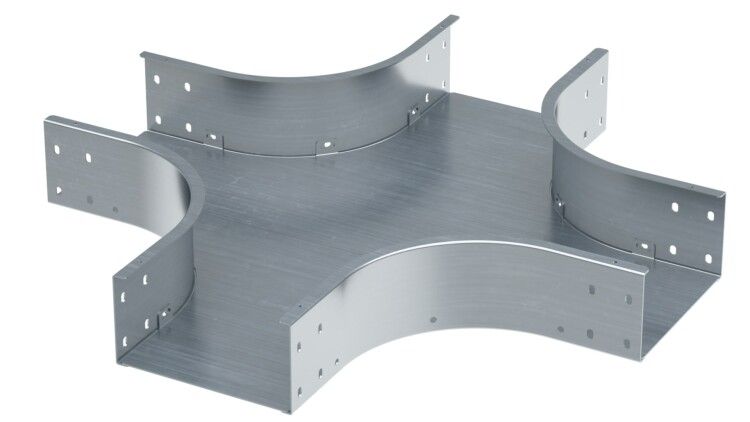

Ответвитель Х-образный 100х400, 1,5 мм, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа | SXM1040K DKC ДКС

Ответвитель Х-образный 100х400 от DKC (ДКС), артикул sxm1040k, предназначен для создания горизонтальных отводов в системах кабельных лотков S5 Combitech. Комплексная комплектация позволяет выполнить монтаж без допоборудования.

Назначение и область применения

Ответвитель Х-образный 100х400 используется для изменения направления кабельной трассы на 90 градусов в одной горизонтальной плоскости. Применяется исключительно совместно с лотками серии S5 Combitech с высотой борта 100 мм и шириной основания 400 мм. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных объектах, цехах, распределительных пунктах, автоматизированных линиях.

Технические характеристики

• Тип изделия: Х-образный ответвитель
• Размеры: 100 мм (высота) × 400 мм (ширина)
• Толщина материала: 1,5 мм
• Материал: Нержавеющая сталь
• Покрытие: Горячее цинкование по методу Сендзимира - равномерное покрытие, повышенная коррозионная стойкость
• Исполнение: Усиленное - обеспечивает жесткую фиксацию и долговечную нагрузочную способность
• Цвет: Серый
• Наличие NATO-отверстий: Да - стандартизованные отверстия для быстрого крепления к профилю лотка
• Огнестойкость: Да - сохраняет целостность при воздействии открытого огня до предела нормированного времени
• Комплектация: Соединительные пластины и крепежные элементы (болты, гайки, шайбы) - всё необходимое для установки в одном комплекте

Совместимость и монтаж

Ответвитель sxm1040k совместим только с лотками серии S5 Combitech. Монтаж выполняется путём выравнивания кромок ответвителя с торцом лотка и фиксации через NATO-отверстия с помощью входящих в комплект болтов. Каждая сторона ответвителя имеет одинаковые крепёжные площадки - возможна сборка в любом из четырёх направлений. Для герметичности и прочности рекомендуется использовать все четыре точки крепления. Не требует сварки или специального инструмента.

Безопасность и стандарты

Ответвитель соответствует требованиям к огнестойкости согласно ГОСТ Р 50571.15-97 и EN 61537. Цинкование по методу Сендзимира гарантирует соответствие классу corrosion resistance C4–C5 по ISO 12944. Конструкция не содержит токсичных материалов, безопасна для работы в помещениях с людьми.

Преимущества

• Готовый к монтажу комплект - не требуется докупать крепеж или пластины
• Усиленная конструкция снижает риск деформации при механических нагрузках
• Оцинкованное покрытие защищает от коррозии даже во влажных средах
• NATO-отверстия обеспечивают точное и быстрое крепление без проскальзывания
• Огнестойкость повышает уровень безопасности в зонах с высоким пожарным риском

Ограничения применения

• Не для вертикальных отводов - работает только в горизонтальной плоскости
• Поддерживается только серия S5 Combitech; несовместим с другими лотками (например, S3, S8, сторонних производителей)
• Запрещено применять в условиях постоянного погружения в жидкость - хотя есть IP-защита, изделие не предназначено для подводной эксплуатации
• Не рассчитан на частые демонтажи - многократное отсоединение может ослабить резьбу крепежа

Примеры использования

• Переход между двумя параллельными линиями оборудования на конвейере
• Обход препятствий (трубопроводов, колонн) внутри производственных корпусов
• Распределение кабелей от главного лотка к группе станков в цехе
• Формирование перекрёстных маршрутов в распределительных щитовых

Практические советы

• Перед монтажом проверьте, что высота борта лотка точно 100 мм - отклонение более +-1 мм вызывает плохую посадку
• Используйте только оригинальные крепёжные элементы из комплекта - аналоги могут иметь другую резьбу или размер головки
• При необходимости удлинения трассы используйте два ответвителя последовательно - соблюдайте минимальный радиус изгиба кабелей
• Проверяйте плотность контакта всех соединительных пластин - они должны полностью прилегать к поверхности лотка без зазоров
• При работе в агрессивных средах периодически осматривайте покрытие на предмет повреждений - при наличии царапин заделайте их антикоррозийным составом
