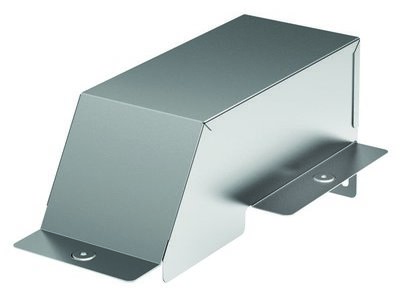

Ответвитель-крышка Т-обр - переходник DDT 100/100 в комплекте с крепежными элементами и соединительными пластинами, необ | 36562KHDZ DKC ДКС

Ответвитель-крышка Т-образный переходник DDT 100/100 в комплекте с крепежными элементами и соединительными пластинами, горячеоцинкованный DKC предназначен для организации вертикального ответвления кабельной трассы в системе S5 Combitech. Благодаря Т-образной форме и прочному горячеоцинкованному покрытию, этот элемент надежно решает задачи изменения направления трассы без перегибов кабелей, сохраняя целостность изоляции и удобство обслуживания.

Назначение и область применения

Ответвитель-крышка T-образный переходник DDT 100/100 используется там, где требуется изменить направление кабельной трассы — например, когда необходимо вывести кабели из горизонтального лотка вверх или вниз. Подходит для установки в производственных помещениях, на объектах энергетики, транспорта и автоматизации. Особенно эффективен при необходимости сделать ответвление без резких изгибов, чтобы не повредить жилы кабелей.

Технические характеристики

• Форма: Т-образная — три открытых канала: два горизонтальных и один вертикальный
• Размеры: ширина 100 мм, высота 50 мм — позволяет прокладывать кабели в обоих направлениях без перегрузки
• Материал корпуса: нержавеющая сталь — обеспечивает механическую прочность и долговечность
• Покрытие: горячее цинкование — защищает от коррозии даже в агрессивных средах
• Исполнение: усиленное — увеличенная жесткость конструкции для нагрузок при монтаже и эксплуатации
• Огнестойкость: да — соответствует требованиям пожарной безопасности при распространении пламени
• Цвет: серый — сочетается с другими элементами серии S5 Combitech

Совместимость и монтаж

Ответвитель-крышка DDT 100/100 совместим исключительно с элементами системы S5 Combitech. Устанавливается двумя способами:

• Внахлёст — если торец горизонтального лотка точно совпадает с входным каналом крышки;
• Через соединительные пластины — если требуется точное выравнивание или смещение между элементами.

В комплект входят все необходимые крепежные элементы и соединительные пластины — не требуются дополнительные расходники. Монтаж выполняется обычными инструментами: гаечными ключами или отвертками. Никаких сварочных работ не требуется.

Безопасность и стандарты

Ответвитель-крышка DDT 100/100 изготовлен с учетом требований к огнестойкости и механической устойчивости. Горячее цинкование соответствует нормам защиты от коррозии для промышленных применений. Серия S5 Combitech прошла проверку на соответствие европейским стандартам для кабельных систем в условиях повышенной влажности и химической активности окружающей среды.

Преимущества

• Готовый комплект — всё нужное есть в коробке: пластины, болты, гайки, шайбы — снижаются затраты времени на подготовку
• Защита от коррозии до 30–50 лет благодаря горячему цинкованию — особенно важно в цехах с влажностью, паром или химическими выбросами
• Плавный переход кабелей — минимизирует риск повреждения изоляции при прокладке и последующем обслуживании
• Усиленная конструкция — выдерживает нагрузки при сборке и эксплуатации, не деформируется под весом кабелей
• Стандартная цветовая и геометрическая согласованность с другими элементами S5 Combitech — упрощает визуальный контроль и модульное расширение системы

Ограничения применения

• Не предназначена для использования вне системы S5 Combitech — нельзя комбинировать с лотками других производителей
• Не рекомендовано использовать в условиях постоянного погружения в жидкость — хотя цинкование защищает от влаги, длительное воздействие воды может снизить срок службы
• Подходит только для кабелей, которые помещаются в лоток шириной 100 мм — максимальная заполняемость должна соблюдаться по нормам ПУЭ
• Не является герметичным устройством — для взрывоопасных зон требуются дополнительные решения (например, IP68-корпуса)

Примеры использования

• На конвейерной линии — вывод питания и управления с бокового уровня на верхние платформы
• В производственном цеху — организация ответвления от основной трассы к оборудованию, установленному на эстакаде
• На складских комплексах — переход от горизонтальной трассы к освещению или датчикам на потолке
• В АЗС и автосервисах — безопасное ответвление кабелей к зарядным станциям или насосам

Практические советы

• Перед монтажом проверьте, что внутренний объем лотка достаточен для количества и диаметра кабелей — перегрузка вызывает нагрев и трудности при обслуживании
• Если используются тяжелые силовые кабели, дополнительно закрепите крышку анкерными болтами к несущей конструкции
• При использовании в сыром воздухе (например, холодильные камеры) регулярно проверяйте состояние цинкового покрытия — даже качественная защита требует периодического осмотра
• Не используйте металлические инструменты с острыми краями при работе рядом с поверхностью — они могут повредить цинковое покрытие, снижая срок службы
• При замене или расширении системы всегда берите элементы той же серии — S5 Combitech — для гарантии совместимости и внешнего вида
