Ответвитель Т-образный 100х100, 1,2 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - STN1010KHDZ ДКС

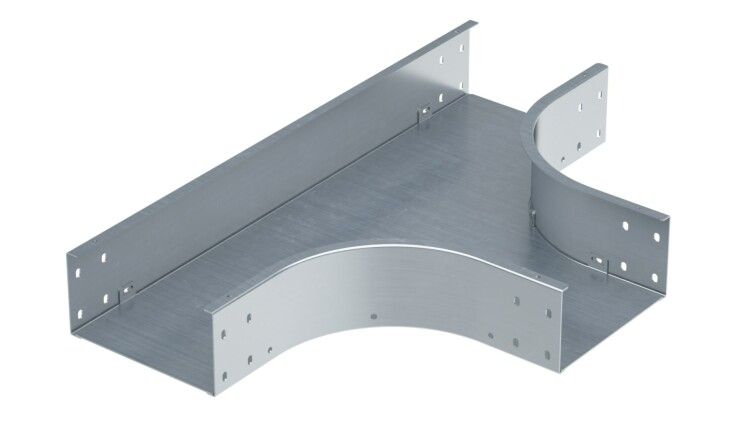

Ответвитель Т-образный 100х100 от DKC (арт. stn1010khdz) используется для создания горизонтального отвода в системах кабельных лотков S5 Combitech. Выполнен из оцинкованной стали толщиной 1,2 мм с защитным покрытием «горячий цинк», что обеспечивает долговечность даже в агрессивных средах.

Назначение и область применения

Ответвитель Т-образный 100х100 позволяет организовать поворот трассы на 90° в одной плоскости - например, когда необходимо вывести кабельную линию из главного канала в сторону к оборудованию или распределительному щиту. Применяется исключительно совместно с лотками серии S5 Combitech с габаритами 100×100 мм. Подходит для прокладки силовых, управляющих и слаботочных кабелей в помещениях с повышенной влажностью, на производствах, в промышленных зданиях и объектах ЖКХ.

Технические характеристики

• Тип: Т-образный ответвитель
• Размеры: 100 × 100 мм (высота/ширина)
• Толщина стенки: 1,2 мм
• Материал: Ста́ль оцинкованная
• Покрытие: Горячий цинк - антикоррозийное защитное покрытие методом погружения в расплавленный цинк
• Цвет: Серый
• Огнестойкость: Да - соответствует требованиям к материалам, применяемым в кабельных системах в условиях пожарной нагрузки
• Комплектация: Соединительные пластины и крепежные элементы (болты, гайки, шайбы)

Совместимость и монтаж

Ответвитель stn1010khdz совместим только с лотками серии S5 Combitech того же размера - 100×100 мм. Установка выполняется путём фиксации ответвителя к торцу основного лотка с помощью входящих в комплект соединительных пластин. Каждая сторона ответвителя имеет перфорацию под болтовое соединение. Для герметичности и прочности рекомендуется затяжка крепежа моментом до 4 Нм. Монтаж возможен как на вертикальных, так и на горизонтальных участках трассы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для кабельных систем в соответствии с ГОСТ Р 50571 и нормами противопожарной защиты. Огнестойкий материал замедляет распространение пламени внутри системы. Покрытие «горячий цинк» снижает риск электрохимической коррозии, особенно важен при контакте с другими металлами в одном контуре.

Преимущества

• Усиленная жёсткость за счёт толщины 1,2 мм - предотвращает деформацию при нагрузке
• Защита от коррозии благодаря горячему цинкованию - срок службы более 25 лет в закрытых помещениях
• Полный комплект крепежа исключает необходимость доп purchases
• Легко комбинируется с другими элементами серии S5 Combitech - система остаётся унифицированной
• Не требует сварки или специального оборудования при установке

Ограничения применения

• Не предназначена для внешней установки без дополнительной защиты от осадков - хотя покрытие устойчиво, длительное воздействие воды может вызвать образование белого налёта (цветущего цинка)
• Подходит только для лотков S5 Combitech 100×100; несовместим с аналогами других серий или производителей
• Не использовать в качестве опоры для массивного оборудования - рассчитана только на вес кабелей и собственный вес
• Запрещено использование в местах постоянного механического удара или вибраций выше класса VIB-2 по GOST R IEC 60068-2-6

Примеры использования

• Отвод кабелей от главного лотка к частному станку на сборочном конвейере
• Переход между этажами через технологический канал с изменением направления трассы
• Обустройство распределительных точек возле щита управления в цеху
• Прокладка сигнализационных проводов от дверных выходов к контроллеру в административном корпусе

Практические советы

• Перед монтажом проверьте соответствие внутренних лотка и ответвителя - любое расхождение в 1–2 мм может нарушить контакт и привести к люфту
• При использовании в сыром помещении дополнительно смажьте места соединений графитовой смазкой - это продлит срок службы крепежа
• Не используйте саморезы вместо указанных в комплекте болтов - они не обеспечивают нужной плотности прилегания
• При необходимости увеличения длины перехода - последовательно соедините два таких ответвителя, но учтите суммарную массу и усилие на крепление
• Артикул stn1010khdz всегда заказывайте вместе с лотком S5 Combitech - гарантируете совпадение всех параметров
