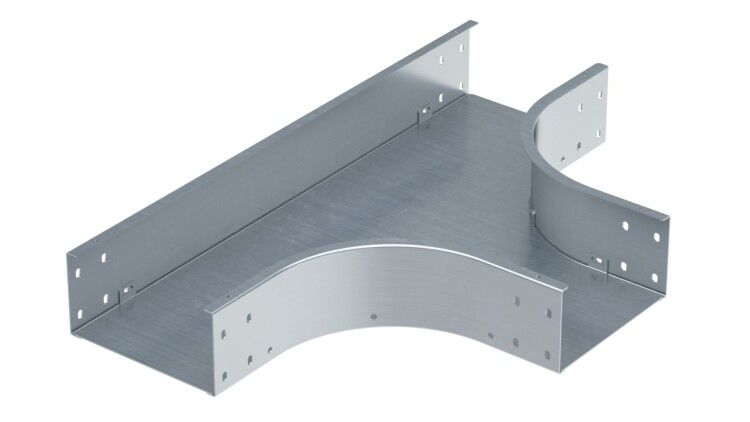

Ответвитель Т-образный 100х200, 1,5 мм, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа | STM1020K DKC ДКС

Ответвитель Т-образный 100х200 от DKC (ДКС), артикул stm1020k, предназначен для создания горизонтальных отводов в системах кабельных лотков S5 Combitech. Комплексная комплектация обеспечивает быстрый и прочный монтаж без необходимости доп purchases.

Назначение и область применения

Ответвитель Т-образный 100х200 используется для изменения направления кабельной трассы под углом 90° в горизонтальной плоскости. Применяется исключительно совместно с лотками серии S5 Combitech с высотой борта 100 мм и шириной основания 200 мм. Подходит для прокладки силовых и слаботочных кабелей на объектах промышленного, коммерческого и инфраструктурного назначения - например, в цехах, распределительных пунктах, серверных помещениях.

Технические характеристики

• Тип изделия: Т-образный ответвитель для кабельных лотков
• Размеры: высота 100 мм, ширина 200 мм
• Толщина материала: 1,5 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Покрытие: оцинкованное, равномерное, с повышенной адгезией
• Цвет: серый
• Огнестойкость: соответствует требованиям к негорючим материалам
• Комплектация: соединительные пластины и крепежные элементы (болты, гайки, шайбы)

Совместимость и монтаж

Ответвитель stm1020k совместим только с лотками серии S5 Combitech. Установка выполняется путём фиксации к торцам двух перпендикулярных участков лотка с помощью входящих в комплект соединительных пластин. Каждая пластина плотно прилегает к внутренним стенкам лотка, предотвращая провисание и люфт. Монтаж требует доступа к нижней части лотка - рекомендуется выполнять до укладки кабелей. Для герметичности и жёсткости соединений используйте все предусмотренные болтовые точки.

Безопасность и стандарты

Изделие изготовлено из стали, прошедшей холодную оцинковку по методу Сендзимира - это гарантирует долговечность даже в условиях повышенной влажности и химической агрессивности среды. Огнестойкость соответствует нормам для электроустановок, что позволяет применять ответвитель в зонах с риском возгорания. Соответствует ГОСТ Р 50571 и требованиям к кабельным системам класса IEC 61537.

Преимущества

• Готовая комплектация - не требуется докупать крепёж или переходники
• Усиленная толщина металла (1,5 мм) повышает механическую жёсткость и срок службы
• Оцинковка по Сендзимиру защищает от коррозии дольше, чем обычное цинкование
• Форма и размеры точно соответствуют лоткам S5 Combitech - минимум зазоров и деформаций
• Не требует сварки или специального оборудования для установки

Ограничения применения

• Не для вертикальных отводов - только горизонтальные повороты
• Не совместим с другими сериями лотков, кроме S5 Combitech
• Запрещено использовать в местах постоянного контакта с открытой пламенной средой
• Не предназначена для нагрузок выше максимальной несущей способности лотка S5 Combitech

Примеры использования

• Переход между двумя параллельными рядами лотков в цехе с оборудованием
• Обход препятствий (трубопроводов, колонн) в распределительном щите
• Подключение кабелей к устройству, расположенному сбоку от основной трассы
• Разветвление питания в автоматизированных линиях производства

Практические советы

• Перед монтажом проверьте соответствие высоты и ширины лотков - отклонение более +-1 мм вызывает плохую посадку
• Используйте все 4–6 точек крепления, указанных в инструкции - экономия на крепеже снижает надёжность
• После сборки протяните болты моментом 8–10 Нм - недостаточное усилие ведёт к люftу, избыточное - к деформации
• При работе во влажных помещениях периодически осматривайте места соединений на предмет начала коррозии - хотя покрытие устойчиво, механические повреждения всё же возможны
• Артикул stm1020k можно заказывать в запас - он часто нужен при модификациях существующих трасс
