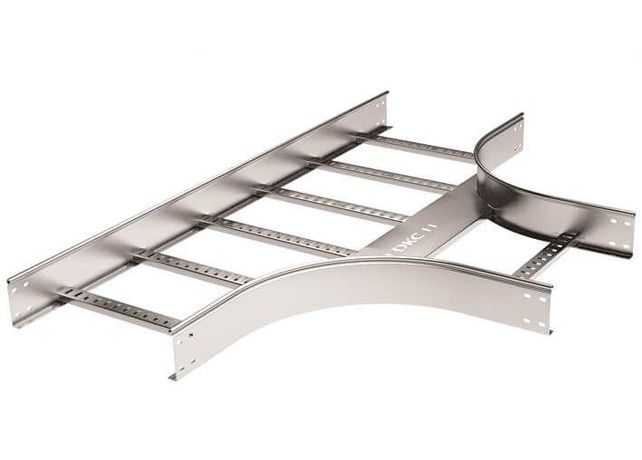

Ответвитель Т-образный 100х200 R-600, лонжерон 1,5 мм, цинк-ламельный, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа - LIT1602KZL ДКС

Ответвитель Т-образный 100х200 R-600 от DKC (ДКС), артикул lit1602kzl, предназначен для создания ответвлений кабельных трасс в двух плоскостях - горизонтальной и вертикальной. Благодаря большому радиусу изгиба и прочному цинк-ламельному покрытию, он подходит для прокладки кабелей с крупным сечением в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Ответвитель Т-образный 100х200 R-600 используется для формирования Т-образных ответвлений в кабельных лотках. Он позволяет изменить направление трассы без снижения допустимого радиуса изгиба, что особенно важно при укладке силовых и контрольных кабелей с жесткими оболочками. Применяется в промышленных объектах: на заводах, в распределительных пунктах, на конвейерах, в системах автоматизации. Подходит для установки внутри помещений и в защищённых наружных зонах.

Технические характеристики

• Тип изделия: Т-образный ответвитель
• Размеры: высота 100 мм, ширина 200 мм
• Внутренний радиус изгиба: 600 мм
• Материал основания: сталь
• Толщина лонжерона: 1,5 мм
• Толщина поперечины: 1,0 мм
• Покрытие: цинк-ламель (алюмацинк с магнием)
• Цвет: светло-серый
• Тип бокового профиля: открытый
• Тип ступени: профиль перфорированный
• Коррозионная стойкость: 8 класс по ГОСТ 9.401

Совместимость и монтаж

Ответвитель Т-образный 100х200 R-600 совместим с лотками серии L5 Combitech от DKC и другими изделиями с аналогичными габаритами (высота 100 мм, шаг перфорации 20–25 мм). Комплектуется соединительными пластинами и крепежными элементами - болтами, гайками и шайбами, что исключает необходимость докупать фурнитуру. Монтаж выполняется путём вырезания участка в основном лотке и фиксации ответвителя с помощью пластин и крепежа. Перфорированная ступень позволяет легко закрепить кабели хомутами или крепёжными планками.

Безопасность и стандарты

Покрытие цинк-ламель соответствует требованиям 8 класса коррозионной стойкости по ГОСТ 9.401, что гарантирует долговечность даже в помещениях с повышенной влажностью. Материал не содержит свинца и других запрещённых веществ, соответствует нормам RoHS. Ответвитель не требует заземления отдельно - он надёжно заземляется через контакт с металлическим лотком.

Преимущества

• Увеличенный радиус 600 мм предотвращает повреждение кабелей при прокладке
• Цинк-ламельное покрытие обеспечивает двойную защиту - электрохимическую и барьерную
• Интегрированный крепёж и пластины ускоряют сборку и снижают риск потери деталей
• Перфорированный профиль удобен для фиксации кабелей без дополнительных креплений
• Толщина лонжерона 1,5 мм повышает механическую жёсткость и срок службы

Ограничения применения

• Не предназначена для использования в условиях постоянного погружения в воду - IP-класс не указан, поэтому применение вне закрытых помещений требует дополнительной защиты
• Не рекомендован для установки в местах с частыми ударными нагрузками - материал стальной, но толщина поперечины всего 1,0 мм
• Подходит только для лотков с высотой 100 мм; несовместим с более широкими или узкими системами

Примеры использования

• Ответвление кабельной трассы от главного лотка к пульту управления станка
• Формирование перехода между этажами в многоквартирном доме - ответвление вниз от горизонтального лотка
• Прокладка кабелей питания и связи к группе датчиков на конвейере с ограниченным пространством
• Обход препятствий (трубопроводы, воздуховоды) в технологических корпусах

Практические советы

• При монтаже проверьте соответствие внутреннего радиуса 600 мм минимальному радиусу изгиба используемых кабелей - это предотвратит повреждение изоляции
• Используйте только комплектный крепёж - сторонние болты могут иметь неверную длину и нарушить герметичность контакта
• При установке в сыром помещении дополнительно обработайте места стыков силиконовым герметиком
• При необходимости удлинения трассы - комбинируйте этот ответвитель с прямыми участками лотка серии L5 Combitech
• Не забудьте учесть посадочные размеры: ширина 200 мм и высота 100 мм должны точно совпадать с существующим лотком
