Ответвитель Т-образный ESCA 80x300 вертикальный вниз боковой IEK (ИЭК) CLM50D-OVNB-080-300

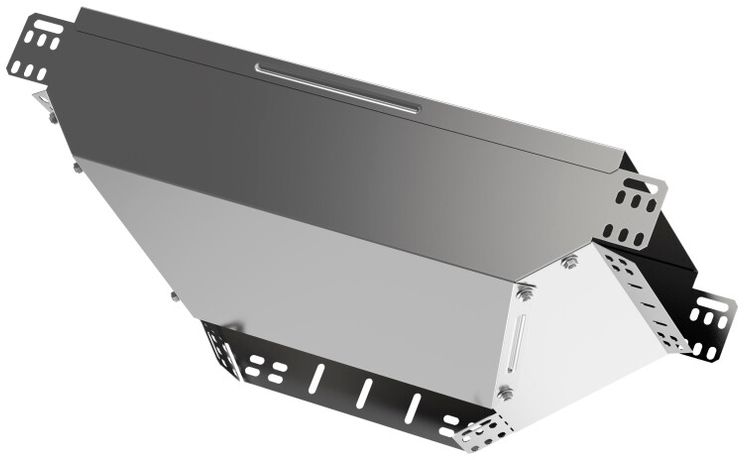

Ответвитель Т-образный вертикальный вниз боковой 80х300 от IEK (ИЭК), артикул clm50d-ovnb-080-300, предназначен для изменения направления кабельной трассы на 90° вниз, обеспечивая надёжный переход между горизонтальным и вертикальным участками лотка. Продукт из серии ESCA соответствует требованиям промышленной эксплуатации и совместим с другими элементами системы.

Назначение и область применения

Ответвитель Т-образный вертикальный вниз боковой 80х300 используется для организации Т-образного ответвления кабельной трассы в нижнюю сторону. Подходит для прокладки силовых и управляющих кабелей в условиях производства, на объектах ЖКХ, энергетике и транспорте. Устанавливается в системах кабельных лотков, где требуется изменить направление трассы без перегиба проводов.

Технические характеристики

• Тип изделия: T-образный отвод с вертикальным опусканием
• Высота боковой стенки: 80 мм
• Габаритные размеры: 300×300×80 мм (длина × ширина × высота)
• Материал: сталь
• Толщина стенки: 0,8 мм
• Покрытие: оцинковано по методу Сендзимира (слой цинка ≥10 мкм)
• Цвет: серый
• Тип соединения: болтовое
• Срок службы: до 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Ответвитель Т-образный вертикальный вниз боковой 80х300 совместим с лотками серии ESCA от IEK, имеющими аналогичную ширину 300 мм. Монтаж выполняется с помощью болтовых соединений - фиксируются к основному лотку и к вертикальному отрезку. Комплектуется крышкой, которая закрывается после укладки кабелей. Для герметизации стыков рекомендуется использовать уплотнители, если система работает во влажной среде.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали, что обеспечивает коррозионную стойкость и безопасность при работе в помещениях с повышенной влажностью или агрессивной средой. Соответствует требованиям ГОСТ Р 50571 и нормам промышленной безопасности для кабельных систем. Наличие крышки предотвращает случайный доступ к кабелям и снижает риск повреждения изоляции.

Преимущества

• Устойчивость к коррозии благодаря цинкованию по методу Сендзимира - покрытие прочнее, чем при обычном холодном цинковании
• Жесткая конструкция из стали 0,8 мм исключает деформацию при нагрузках
• Болтовое соединение позволяет легко демонтировать и переустанавливать элемент
• Крышка в комплекте - экономит время на сборке и защищает кабели
• Совместимость с продукцией серии ESCA - возможность расширения системы без замены компонентов

Ограничения применения

• Не предназначена для установки вне помещений без дополнительной защиты от осадков и прямого солнечного света
• Не подходит для кабелей с внешним диаметром более 40 мм - возможны трудности с заполнением и закрытием крышки
• Не рассчитана на механические удары или динамические нагрузки - не применяется в зонах с вибрацией выше допустимой
• Требует точного совпадения размеров с основным лотком - использование с лотками другой ширины невозможно

Примеры использования

• Переход с горизонтального кабельного лотка на вертикальный стояк в цехе с оборудованием
• Подключение питания к станкам, расположенным ниже уровня основной трассы
• Обустройство кабельных путей в распределительных щитовых и технологических этажах
• Прокладка сигналов управления в автоматизированных системах с многоуровневой трассой

Практические советы

• При монтаже проверьте, чтобы внутренний проём лотка точно совпадал с габаритами 300×300 мм - даже небольшое расхождение затруднит крепление
• Используйте болты класса прочности 8.8 и гроверы для надёжного соединения в вибрационных зонах
• Перед укладкой кабелей убедитесь, что они не перегнуты под острым углом - радиус изгиба должен соответствовать нормам для типа кабеля
• При длительной эксплуатации в агрессивной среде периодически проверяйте целостность цинкового покрытия - при повреждениях используйте антикоррозийный состав
• Ответвитель Т-образный вертикальный вниз боковой 80х300 от IEK лучше заказывать в комплекте с лотками и крышками одной партии - так гарантируется одинаковый цвет и качество покрытия
