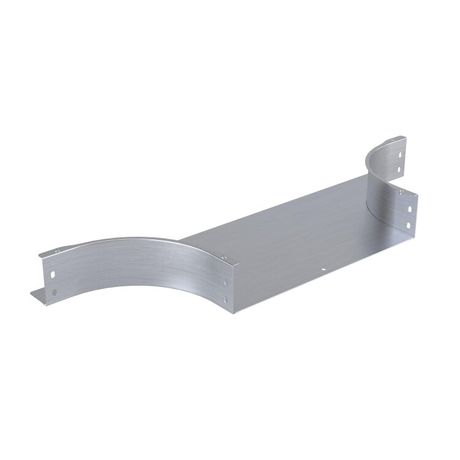

Ответвитель универсальный 50х100, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - SFM510KHDZ ДКС

Ответвитель универсальный 50х100, 1,5 мм, горячий цинк от DKC (ДКС) в артикуле sfm510khdz предназначен для создания горизонтальных отводов в кабельных лотках системы S5 Combitech. Комплектуется всем необходимым крепежом и соединительными пластинами - позволяет быстро собрать надежную трассу без дополнительных деталей.

Назначение и область применения

Ответвитель универсальный 50х100, 1,5 мм, горячий цинк используется для изменения направления кабельной трассы в горизонтальной плоскости - например, при повороте лотка на 90 градусов или переходе между участками. Подходит для систем с лотками серии S5 Combitech с высотой борта 50 мм и шириной основания 100 мм. Применяется в промышленных объектах: на заводах, в распределительных пунктах, на конвейерах, где требуется организовать коммутацию кабелей без перегибов и изломов.

Технические характеристики

• Тип изделия: ответвитель с соединительным разъемом
• Размеры: высота 50 мм, ширина 100 мм, внутренний радиус 150 мм
• Толщина материала: 1,5 мм
• Материал: сталь оцинкованная методом горячего цинкования
• Покрытие: горячий цинк - устойчиво к коррозии даже при механическом воздействии
• Цвет: серый
• Исполнение: широкодиапазонное - совместимо с лотками S5 Combitech всех типов
• Огнестойкость: да - соответствует требованиям к пожаробезопасности для кабельных систем

Совместимость и монтаж

Ответвитель универсальный 50х100, 1,5 мм, горячий цинк (артикул sfm510khdz) рассчитан исключительно на использование с лотками серии S5 Combitech. Совместимость обеспечивается за счет точного соответствия габаритов и формы крепежных отверстий. В комплекте уже есть все необходимые элементы: две соединительные пластины и набор болтов/гаек для фиксации к смежным лоткам. Монтаж выполняется вручную без специального инструмента - достаточно выровнять поверхности и затянуть крепеж до легкого усилия. Не требует сварки или дополнительных зажимов.

Безопасность и стандарты

Ответвитель универсальный 50х100, 1,5 мм, горячий цинк имеет заявленную огнестойкость - материал не распространяет пламя и сохраняет целостность при кратковременных температурных нагрузках. Соответствует требованиям к кабельным системам в промышленных помещениях согласно ГОСТ Р 50571 и IEC 61537. Горячее цинкование обеспечивает долговечность в условиях повышенной влажности и химической агрессивности среды.

Преимущества

• Не требует дополнительных комплектующих - всё нужное в комплекте
• Высокая прочность благодаря толщине стали 1,5 мм и однородному покрытию
• Устойчивость к коррозии - горячий цинк защищает металл даже при порезах или царапинах во время монтажа
• Широкодиапазонное исполнение - одинаково хорошо работает с любыми моделями лотков S5 Combitech
• Экономит время на сборке - не нужно искать отдельные пластины или крепеж

Ограничения применения

• Подходит только для лотков S5 Combitech с высотой 50 мм и шириной 100 мм - несовместим с другими сериями DKC или конкурентов
• Не предназначен для вертикальных поворотов - только для горизонтальных отводов
• Не рекомендован для установки в местах постоянного контакта с открытым огнем или высокими температурами выше +80 C
• Не следует использовать в качестве несущего элемента - только как соединительный компонент трассы

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе
• Обход препятствий (трубопроводов, оборудования) на технологических линиях
• Соединение двух параллельных лотков под углом 90° в щитовой комнате
• Заведение кабелей от потолочного лотка к стеновым распределительным пунктам

Практические советы

• Перед монтажом проверьте, что высота борта лотка точно 50 мм - отклонение более +-1 мм может вызвать плохую посадку
• Не перетягивайте крепеж - это деформирует оцинкованную сталь и снижает герметичность соединения
• При работе в сыром помещении дополнительно контролируйте состояние покрытия - если появились белые пятна (белая ржавчина), протрите место сухой тканью и нанесите антикоррозийный спрей
• Ответвитель универсальный 50х100, 1,5 мм, горячий цинк можно использовать многократно - при демонтаже он легко разбирается без повреждений
• Артикул sfm510khdz всегда заказывайте вместе с лотками S5 Combitech - так гарантируете идеальное соответствие всех элементов трассы
