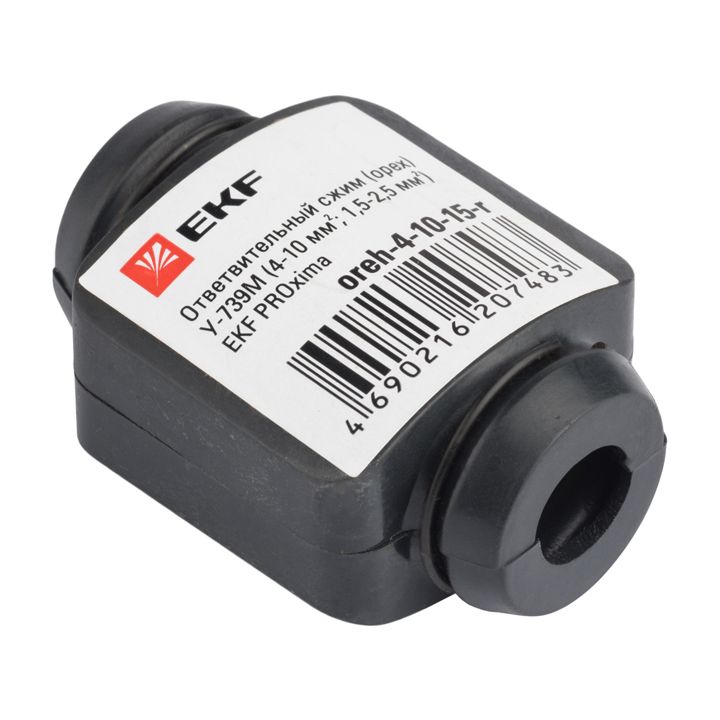

Сжим ответвительный (орех) У-739М (4-10 мм2, 1.5-2.5 мм2) розничный стикер - oreh-4-10-15-r EKF

Сжим ответвительный (орех) У-739М от EKF PROxima позволяет безопасно выполнять ответвления от основной магистрали без разрезания проводов - идеально для ремонта, модернизации и подключения нагрузок в распределительных системах до 660 В.

Назначение и область применения

Сжим ответвительный (орех) У-739М используется для создания ответвлений от магистрального провода без его перерезания. Подходит для подключения освещения, розеток, автоматов, датчиков и другого оборудования к существующим силовым линиям. Применяется в жилых, коммерческих и промышленных сетях - например, при замене старой проводки, подключении новых участков цепи или реконструкции щитов.

Технические характеристики

• Номинальное сечение магистрального провода: 4–10 мм2 (медный или алюминиевый)
• Номинальное сечение ответвительного провода: 1,5–2,5 мм2 (медный или алюминиевый)
• Номинальный ток: 41,09 А
• Рабочее напряжение: до 660 В
• Тип зажима: винтовой / болтовой
• Изоляция: да - корпус выполнен из изолирующего материала
• Канал магистрали: открыт с двух сторон - позволяет вводить провод с любого конца
• Канал ответвления: открыт с одной стороны - для одностороннего подключения
• Материал контактов: алюминий/медь - совместим с обоими типами проводников

Совместимость и монтаж

У-739М совместим с медными и алюминиевыми проводами указанных сечений. Для монтажа необходимо:

• Снять изоляцию с магистрального провода на длине, достаточной для плотного захода в канал (обычно 15–20 мм)
• Зачистить изоляцию с ответвительного провода (длина зачистки - около 8–10 мм)
• Вставить магистральный провод через один край сжима, ответвление - через боковой канал
• Затянуть болты равномерно, не допуская перегрузки - проверьте надёжность фиксации легким потягиванием

Не требует специальных инструментов - достаточно обычного ключа или отвертки. Каждый контакт имеет свою затяжную точку - не путайте их.

Безопасность и стандарты

Сжим ответвительный (орех) У-739М соответствует требованиям к изоляции и механической прочности для работы в сетях до 660 В. Конструкция исключает случайное прикосновение к токоведущим частям после сборки благодаря герметичному корпусу. Соответствует ГОСТ Р 50030.2 и внутренним стандартам EKF PROxima.

Преимущества

• Не требуется резать магистраль - сохраняется целостность основной линии
• Изолированный корпус снижает риск поражения током и короткого замыкания
• Поддерживает два типа проводников - алюминий и медь - без переходных элементов
• Открытые каналы упрощают визуальный контроль правильности вставки проводов
• Высокая надёжность соединения даже при колебаниях температур и вибрациях

Ограничения применения

• Не применяется для проводов сечением менее 1,5 мм2 или более 10 мм2 - возможен перегрев или плохой контакт
• Не предназначена для постоянного погружения в воду - IP-класс не указан, не используйте во влажных средах без дополнительной защиты
• Не подходит для многожильных проводов с гибкой конструкцией без предварительной прессовки концов - может возникнуть слабый контакт
• Не рекомендуется использовать в местах с высокой вибрацией без дополнительной фиксации корпуса

Примеры использования

• Подключение нового светильника к существующей линии в офисе
• Добавление розетки в старую алюминиевую проводку квартиры
• Обеспечение питания датчика движения на промышленном конвейере
• Переход от медной магистрали к алюминиевой вводной линии в щите

Практические советы

• Всегда зачищайте провода до металлического блеска - оксидная плёнка на алюминии снижает надёжность контакта
• Проверяйте момент затяжки - слишком слабо - контакт греться; слишком сильно - можно повредить резьбу или металл
• После монтажа протестируйте соединение тестером на сопротивление - оно должно быть ниже 0,1 Ом
• Фиксируйте корпус сжима к поверхности (например, DIN-рейке) - особенно в условиях вибраций
• Не смешивайте провода разных материалов внутри одного сжима - каждый канал предназначен для своего типа
