Отвод для лотка Т-образ. вертикал. вверх с разворотом трассы на 90град. 400х100 сталь 1мм "ПЛЮС" TDNplus90-100-400 HD КМ PL3705 КМ-Профиль

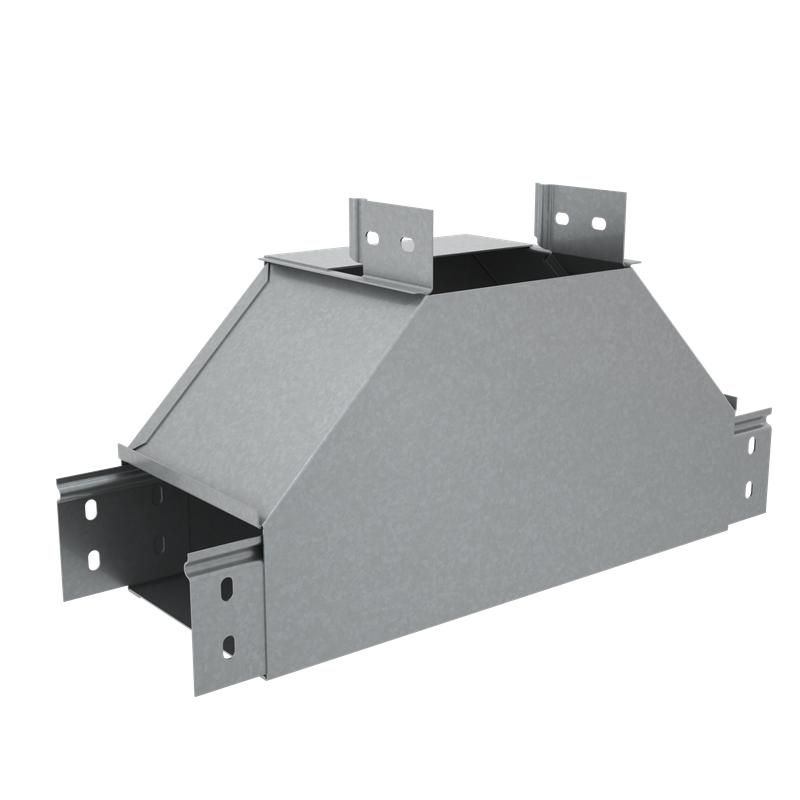

Т-отвод вертикальный 100х400 мм с разворотом трассы на 90 градусов сталь 1мм КМ-профиль, ГСИ, HD предназначен для изменения направления кабельной трассы в вертикальной плоскости с поворотом на 90°, обеспечивая плавный переход между горизонтальным и вертикальным участками. Этот элемент совместим с лотками серии КМ-профиль и рассчитан на работу в условиях повышенной влажности и на открытом воздухе.

Назначение и область применения

Т-отвод вертикальный 100х400 мм с разворотом трассы на 90 градусов сталь 1мм КМ-профиль, ГСИ, HD применяется для организации вертикального подъёма кабельной трассы с одновременным поворотом на 90°. Он позволяет изменить ориентацию металлического лотка без потери герметичности и механической прочности. Подходит для монтажа в промышленных зонах, на объектах энергетики, транспорта, ЖКХ, где требуется надёжная защита кабелей от внешних воздействий.

Технические характеристики

• Тип изделия: T-образный отвод с интегрированным соединителем
• Материал: оцинкованная сталь толщиной 1 мм
• Размеры: ширина 400 мм, высота 100 мм, внутренний радиус изгиба 100 мм
• Покрытие: горячий цинк (по ГОСТ 9.307-89)
• Цвет: серый
• Климатическое исполнение: О1 / О4 - для работы в помещениях и на открытом воздухе при умеренных температурах
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня

Совместимость и монтаж

Т-отвод вертикальный 100х400 мм с разворотом трассы на 90 градусов сталь 1мм КМ-профиль, ГСИ, HD проектировался для совмещения с лотками серии КМ-профиль шириной 400 мм и высотой борта 100 мм. Соединение осуществляется через специальные лепестки на корпусе - они обеспечивают плотную посадку и исключают провисание трассы. Монтаж выполняется с использованием саморезов или болтов, доступных в комплекте с лотками. Нет необходимости в сварке - все соединения выполнены на фланцах.

Безопасность и стандарты

• Покрытие соответствует ГОСТ 9.307-89 - гарантирует долговечность против коррозии
• Климатическое исполнение О1/O4 соответствует ГОСТ 15150-69 - допущено к применению в условиях повышенной влажности и на открытом воздухе
• Огнестойкость подтверждена - элемент не теряет форму и функциональность при кратковременном воздействии огня

Преимущества

• Интегрированный соединитель снижает количество деталей и время сборки
• Горячее цинкование защищает металл от ржавчины даже при постоянном контакте с влагой
• Жёсткая конструкция с лепестками предотвращает деформацию при нагрузках
• Не требует дополнительной обработки после установки
• Серый цвет не выгорает на солнце и хорошо сочетается с другими элементами системы

Ограничения применения

• Не предназначена для использования в агрессивных химических средах (например, вблизи кислотных или щелочных выбросов)
• Не рекомендуется для монтажа в местах с частыми ударными нагрузками или вибрацией выше нормированной
• Внутренний радиус 100 мм ограничивает минимальный радиус изгиба кабеля - необходимо проверять соответствие радиуса изгиба используемых кабелей
• Не подходит для систем с напряжением выше 1000 В без дополнительной изоляции

Примеры использования

• Подключение кабельных трасс от этажных распределителей к шкафам управления на нижнем уровне
• Переход с горизонтального лотка на вертикальный столб в производственном цехе
• Обустройство кабельных путей в подземных камерах, насосных станциях, тепловых пунктах
• Монтаж в наружных кабельных каналах на промышленных площадках

Практические советы

• Убедитесь, что ширина и высота основного лотка точно совпадают с параметрами Т-отвода - 400×100 мм. Отклонение вызывает перекос и риск повреждения кабелей.
• При монтаже в сыром помещении дополнительно проверьте герметичность стыков - при необходимости используйте силиконовый герметик на основе нейтральной формы.
• Не затягивайте крепёж слишком сильно - это может деформировать оцинкованную сталь толщиной 1 мм.
• Для длинных трасс с несколькими отводами рекомендуется делать контрольный замер общей высоты подъёма до начала сборки.
• Т-отвод вертикальный 100х400 мм с разворотом трассы на 90 градусов сталь 1мм КМ-профиль, ГСИ, HD можно комбинировать с аналогичными элементами других серий, но только при соблюдении одинаковой толщины стенки и типа покрытия.
