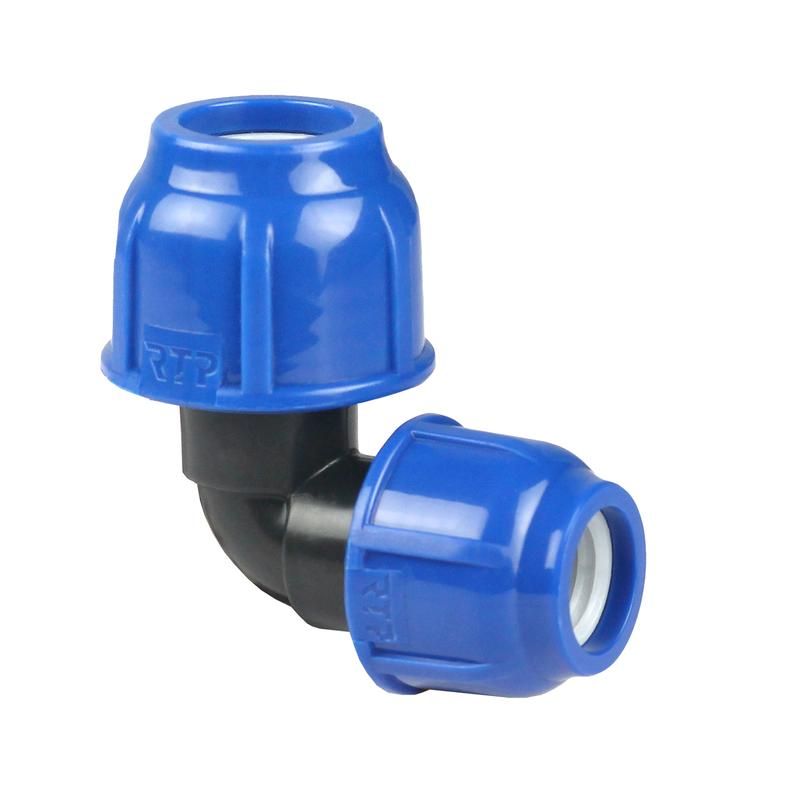

Отвод компрессионный переходной PN16 d32х20 для ПЭ труб RTP 22118

Отвод компрессионный переходной PN16 d32х20 для полиэтиленовых труб от RTP (артикул 22118) предназначен для соединения труб разного диаметра в системах подачи воды под давлением до 16 бар. Он обеспечивает герметичный переход между трубами Ø32 мм и Ø20 мм из полиэтилена без сварки.

Назначение и область применения

Этот компрессионный отвод используется для изменения диаметра трубы в напорных системах из полиэтилена низкого давления (ПНД). Подходит для водоснабжения, орошения, промышленных контуров и других применений, где требуется надёжное соединение без термической обработки. Применяется там, где невозможно или нецелесообразно использовать сварку - например, на уже смонтированных участках или в условиях ограниченного доступа.

Технические характеристики

• Материал корпуса: полипропилен (PP) - устойчив к коррозии, химически инертен, долговечен при температуре до +45 C
• Рабочее давление: PN16 (до 16 бар при 20 C)
• Присоединяемые диаметры: 32 мм (наружный) ↔ 20 мм (наружный)
• Тип соединения: компрессионный - зажимается гайкой и уплотнительным кольцом
• Работает с трубами из полиэтилена PE80 и PE100

Совместимость и монтаж

Отвод совместим только с трубами из полиэтилена, имеющими наружный диаметр 32 мм и 20 мм. Для установки:

1. Обрежьте трубы перпендикулярно, удалите заусенцы.
2. Наденьте на каждую трубу компрессионную гайку и уплотнительное кольцо (они идут в комплекте).
3. Вставьте трубы в соответствующие входы отвода до упора.
4. Закрутите гайки рукой, затем затяните ключом до умеренного усилия - не переусердствуйте, чтобы не повредить уплотнение.

Не требует специального оборудования. Монтаж возможен даже в труднодоступных местах.

Преимущества

• Герметичность достигается за счёт механического зажима - исключены протечки при правильном монтаже
• Не нужна сварка, что снижает время и сложность работ
• Удобен для ремонта и модификации существующих сетей
• Стойкий к воздействию воды, солнца и большинства бытовых химикатов

Ограничения применения

• Не применяется для горячего водоснабжения выше +45 C - материал PP теряет прочность
• Не подходит для труб из ПВХ, металла или других материалов - только для полиэтилена
• Не рекомендован для систем с частыми гидроударами - риск расшатывания соединения
• Не предназначено для подземной прокладки без защиты от механических нагрузок

Примеры использования

• Переход с основной магистрали Ø32 мм на ответвление Ø20 мм к точкам водоразбора
• Подключение насоса или фильтра с меньшим диаметром патрубка
• Ремонт повреждённого участка трубы без замены всего отрезка
• Системы капельного орошения с разветвлением на разные зоны

Практические советы

• Проверяйте внутренний диаметр труб перед монтажом - допуск +-0,5 мм может влиять на плотность посадки
• Используйте только оригинальные уплотнительные кольца от RTP - сторонние детали могут не обеспечить герметичность
• После сборки проведите пробное опробование системы под давлением - проверяйте все соединения на наличие капель
• При длительной эксплуатации на солнце - используйте защитные кожухи, так как УФ-лучи со временем влияют на пластик
