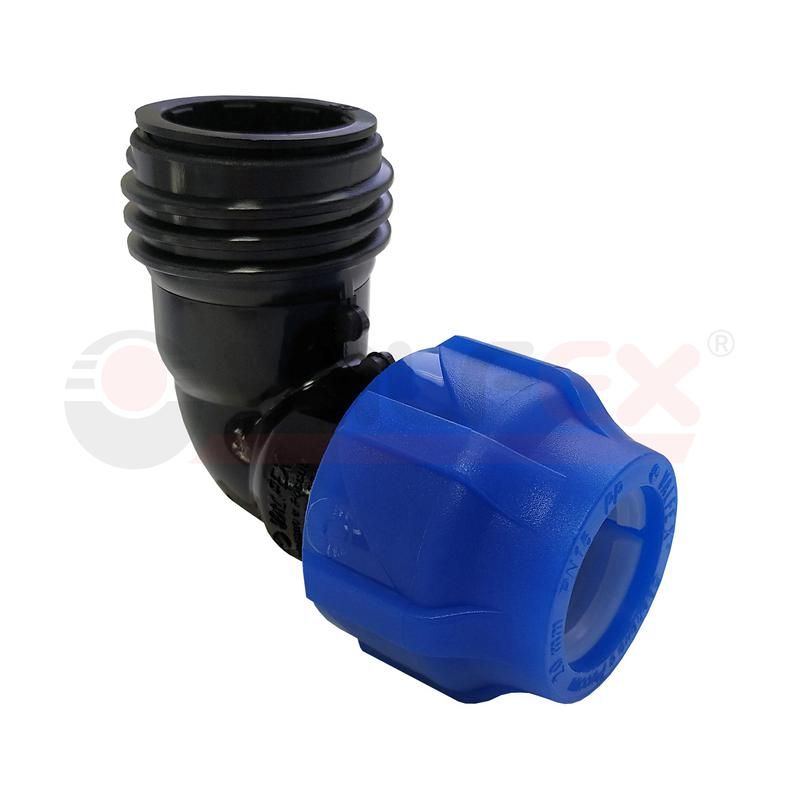

Отвод компрессионный с наружной резьбой 63х1 1/4дюйм (15/3) VALFEX 1210012463114

Отвод компрессионный с наружной резьбой 63 мм х 1 1/4 дюйма (15/3) от бренда VALFEX предназначен для соединения труб из полипропилена ППР с оборудованием или трубопроводами, имеющими метрическую или дюймовую резьбу. Этот элемент обеспечивает надёжное герметичное соединение без сварки, что ускоряет монтаж и снижает требования к квалификации персонала.

Назначение и область применения

Отвод компрессионный с наружной резьбой 63 мм х 1 1/4 дюйма (15/3) используется для поворота потока жидкости или газа под углом 90° между трубой из полипропилена ППР и устройством с резьбовым входом. Подходит для систем холодного и горячего водоснабжения, отопления, технологических трубопроводов в жилых, коммерческих и промышленных объектах. Особенно эффективен там, где требуется быстрый демонтаж или замена оборудования - например, перед насосами, счетчиками или клапанами.

Технические характеристики

• Материал: полипропилен ППР (PPR) - устойчив к коррозии, химически инертен, долговечен при температуре до +95 C
• Наружный диаметр трубы: 63 мм - совместим с трубами ППР стандарта SDR11/SERIES 8
• Резьба: 1 1/4 дюйма (DN32) - внешняя, соответствует G1¼ (G 1 1/4")
• Угол поворота: 90°
• Тип соединения: компрессионный - зажимается гайкой с уплотнительным кольцом
• Максимальное рабочее давление: до 10 бар при 20 C (при повышенной температуре - см. график снижения прочности PPR)

Совместимость и монтаж

Отвод компрессионный с наружной резьбой 63 мм х 1 1/4 дюйма (15/3) совместим только с трубами из полипропилена ППР того же диаметра и класса. Для установки:

• Обрежьте трубу ровно, удалите заусенцы
• Наденьте на трубу компрессионную гайку и уплотнительное кольцо (кольцо уже установлено внутри фитинга - проверьте перед сборкой)
• Вставьте трубу внутрь отвода до упора - глубина посадки около 35–40 мм
• Закрутите гайку рукой, затем затяните ключом на 1–1,5 оборота - избыточная затяжка может повредить уплотнение
• Подключите резьбовой выход к оборудованию с помощью подходящего переходника или адаптера

Не используйте ленту ФУМ или пасту для резьбы - она не нужна, так как уплотнение осуществляется эластичным кольцом внутри фитинга.

Безопасность и стандарты

Изделие изготовлено из пищевой степени полипропилена ППР и соответствует требованиям ГОСТ 32415-2013 для систем водоснабжения. Материал сертифицирован для контакта с питьевой водой. Отвод выдерживает циклические нагрузки и термические расширения, характерные для систем отопления и горячего водоснабжения.

Преимущества

• Не требует сварки - экономит время и исключает риск деформации при нагреве
• Герметичность достигается механическим зажимом - не зависит от мастерства сварщика
• Легко демонтируется и переустанавливается - удобно при ремонте или модернизации
• Устойчив к химическим воздействиям - не ржавеет, не образует отложений
• Низкая теплопроводность - минимизирует потерю тепла в системах отопления

Ограничения применения

• Не применяется для труб из металла, ПВХ, полиэтилена - материал несовместим
• Не рекомендован для систем с температурой выше +95 C длительное время - возможна потеря формы
• Не предназначен для высоких импульсных нагрузок (например, гидроудары в системах с быстрозакрывающимися клапанами)
• Резьба 1 1/4" предназначена только для наружного подключения - внутреннюю резьбу этот отвод не имеет
• Не следует использовать в системах с агрессивными средами (концентрированные кислоты, щелочи, растворители)

Примеры использования

• Подключение насоса к магистральной трубе ППР диаметром 63 мм
• Переход от основного трубопровода к теплообменнику с резьбовым штуцером
• Соединение системы отопления с группой безопасности или расширительным баком
• Монтаж участка трубопровода перед расходомером воды в многоквартирном доме

Практические советы

• Проверяйте соответствие диаметра трубы - 63 мм ППР отличается от 63 мм стали; используйте только трубы с наружным диаметром 63 мм
• При монтаже в условиях низких температур (ниже 0 C) прогрейте фитинг руками - пластик становится хрупким
• Не допускайте перекоса при затяжке - он вызывает протечки даже при правильной затяжке гайки
• Для систем с частыми отключениями воды выбирайте отводы с усиленным уплотнением - модель 1210012463114 от VALFEX рассчитана на такие условия
• Храните изделия в сухом месте, избегайте прямого UV-излучения - полипропилен со временем стареет под солнцем
