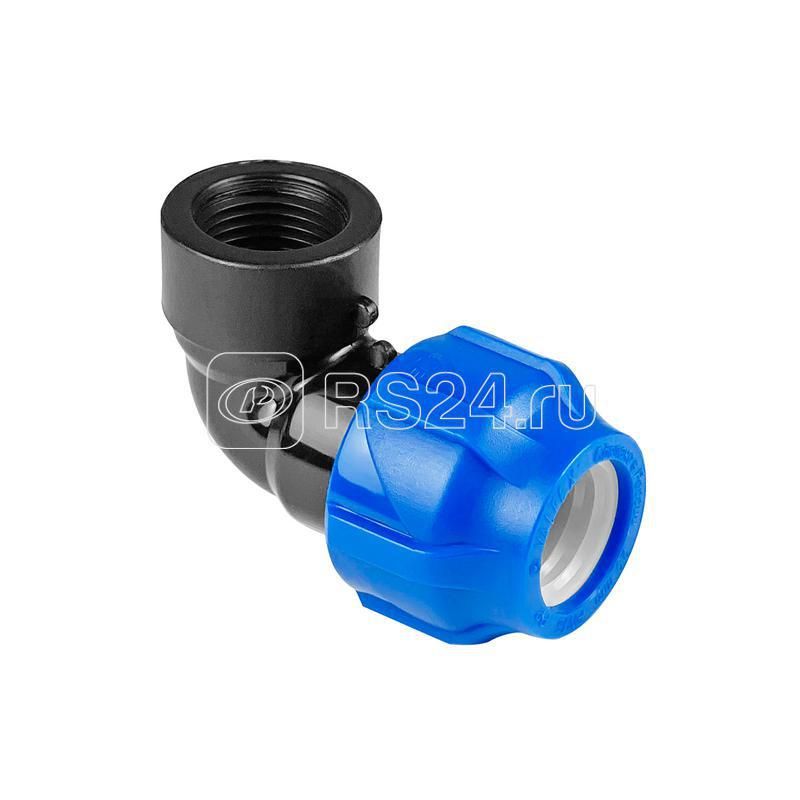

Отвод компрессионный с внутренней резьбой 40х1дюйм (40/8) VALFEX 1210012340100

Отвод компрессионный с внутренней резьбой 40 мм х 1 дюйм (40/8) от бренда VALFEX предназначен для соединения трубопроводов под углом 90 градусов с использованием компрессионного фитинга и внутренней резьбы. Артикул 1210012340100 подходит для систем с давлением до 16 бар, где требуется надёжное герметичное соединение без сварки.

Назначение и область применения

Этот отвод используется для изменения направления потока жидкости или газа в трубопроводах на 90°. Он сочетает два типа соединений: компрессионную муфту для трубы диаметром 40 мм и внутреннюю резьбу G1" (дюймовая) для присоединения к оборудованию, клапанам или другим фитингам. Применяется в системах водоснабжения, пневматики, гидравлики и технологических линиях, где важна быстрая сборка и демонтаж.

Технические характеристики

• Тип: Отвод под углом 90°
• Размер компрессионной части: 40 мм (по внешнему диаметру трубы)
• Размер резьбы: внутренняя G1" (1 дюйм)
• Материал: латунь (обычно для таких изделий VALFEX использует латунь с покрытием против коррозии)
• Максимальное рабочее давление: до 16 бар (при температуре до +85C)
• Рабочая среда: вода, воздух, масла, неагрессивные жидкости

Совместимость и монтаж

Отвод совместим с трубами из полиэтилена (PE), полипропилена (PP) или меди, имеющими наружный диаметр около 40 мм. Для установки:

• Обрежьте трубу перпендикулярно, убедитесь, что край ровный.
• Наденьте на трубу компрессионное кольцо и гайку (они уже входят в состав фитинга).
• Закрутите отвод на резьбовой выход до упора, затем затяните гайку ключом - не переусердствуйте, чтобы не повредить уплотнительное кольцо.
• Проверьте герметичность после заполнения системы.

Не применяйте ленту ФУМ или пасту на резьбе - она не нужна, так как герметизация обеспечивается эластичным кольцом внутри фитинга.

Преимущества

• Не требует сварки, пайки или специальных инструментов - монтаж доступен даже начинающему мастеру.
• Герметичность достигается за счёт компрессионного уплотнения, которое само зажимается при затяжке.
• Легко демонтируется и многократно собирается без замены деталей.
• Изделие от VALFEX отличается точностью изготовления и однородностью материала, снижающей риск протечек.

Ограничения применения

• Не предназначено для работы с агрессивными химикатами, щелочами или растворителями - материал не рассчитан на такие среды.
• Не рекомендован для высоких температур выше +85C - возможна деформация уплотнителей.
• Подходит только для труб с наружным диаметром ~40 мм; использование с другими размерами приведёт к утечкам.
• Не использовать в системах с постоянными ударными нагрузками или вибрациями без дополнительной фиксации.

Примеры использования

• Подключение насоса к трубопроводу в системе водоснабжения здания.
• Переход от пластиковой трубы к штуцеру пневматического цилиндра на конвейере.
• Сборка гидравлической линии на станке с ЧПУ.
• Ремонт участка трубопровода без замены всего отрезка - просто вырезать и вставить отвод.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр вашей трубы соответствует заявленному 40 мм - допуск +-0,5 мм допустим.
• Если резьба G1" слишком свободно вращается при подключении - возможно, вы используете нестандартный переходник. Убедитесь, что резьба метрическая (G - цилиндрическая, ISO 228).
• При длительной эксплуатации в жестких условиях периодически проверяйте затяжку гайки - особенно после первых 2–3 недель работы.
• Артикул 1210012340100 - это оригинальный продукт VALFEX. Аналоги могут иметь другие параметры уплотнения и не подходят взамен.
