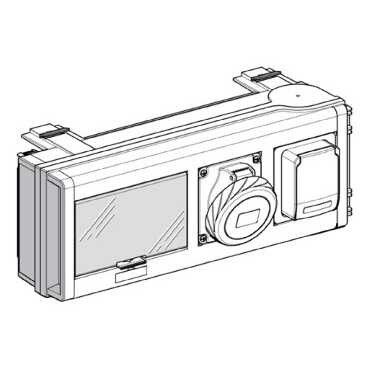

Блок отводной 32А с 2-ми силовыми роз. SchE KSB32CP11D APC

Отводной блок Schneider Electric KSB32CP11D — компактное решение для безопасного подключения электрооборудования к шинопроводу через две стандартные SCHUKO-розетки на 32 А. Подходит для промышленных и коммерческих объектов, где требуется гибкая и надёжная распределительная точка.

Назначение и область применения

Отводной блок KSB32CP11D предназначен для создания временных или постоянных точек питания от шинопроводной системы. Он позволяет подключить два бытовых устройства с разъёмами SCHUKO без необходимости переключения или отключения основной сети. Устройство применяется там, где нужна мобильность и безопасность: на малых производствах, в торговых центрах, гостиницах, выставочных комплексах и центрах обработки данных.

Технические характеристики

• Номинальный ток: 32 А
• Рабочее напряжение: 230–690 В
• Количество розеток: 2 × SCHUKO (16 А каждая)
• Количество полюсов: 5 (3 фазы + нейтраль + защитное заземление)
• Количество токопроводящих жил: 4 (фазы A, B, C, N; PE — отдельно)
• Степень защиты: IP55 (защита от пыли и струй воды из любого направления)
• Модульная конструкция: 8 модулей по 18 мм каждый
• Цвет корпуса: 9001 (серый)
• Галогены: отсутствуют

Совместимость и монтаж

Отводной блок KSB32CP11D совместим с модульными шинопроводами серии Canalis. Монтируется непосредственно на линейную часть шинопровода без снятия напряжения — благодаря специальной защёлке и механической блокировке. Для установки достаточно совместить пазы и зафиксировать блок до щелчка. Каждый контакт имеет цветовую и форму-идентификацию, что исключает ошибки при подключении. В комплекте предусмотрена панель-заглушка для закрытия свободного отверстия после монтажа.

Безопасность и стандарты

Конструкция отводного блока KSB32CP11D обеспечивает полное исключение доступа к токоведущим частям во время работы. Корпус выполнен из самозатухающего материала без галогенов — при возгорании не выделяет токсичных газов. Соответствует требованиям международных норм безопасности для промышленного оборудования. IP55 позволяет использовать устройство в помещениях с повышенной влажностью или риском брызг.

Преимущества

• Установка и демонтаж без отключения энергии — снижает простои в работе.
• Модульная система легко масштабируется и дополняется другими элементами Canalis.
• Фиксация с механической блокировкой предотвращает самопроизвольное отсоединение.
• Высокая долговечность контактов — гарантия на весь срок службы.
• Экологичность: материал можно утилизировать, а блок — переустанавливать.
• Чёткая маркировка и форма разъёмов исключают неверное подключение.

Ограничения применения

• Не предназначен для подключения нагрузки выше 32 А — превышение вызывает перегрев и выход из строя.
• Розетки SCHUKO рассчитаны на 16 А каждая — нельзя подключать мощные устройства (например, сварочные аппараты) напрямую.
• Требуется наличие совместимой шинопроводной системы Canalis — не работает с обычными кабельными трассами.
• Не рекомендован для открытого монтажа на улице — IP55 не обеспечивает защиту от длительного воздействия дождя или погружения.

Примеры использования

• Подключение переносных светильников и инструментов на ремонтной площадке внутри цеха.
• Временные точки питания для рекламных экранов в торговом центре.
• Запитка серверных стоек в дата-центре через существующий шинопровод.
• Обслуживание оборудования в гостинице: кофе-машины, зарядные станции, климатические приборы.

Практические советы

• Перед монтажом проверьте соответствие номинала нагрузки — суммарная мощность двух розеток не должна превышать 7,3 кВт (при 230 В).
• Используйте панель-заглушку, если одна из розеток не задействована — это сохраняет степень защиты IP55.
• При замене или обслуживании всегда используйте инструменты с изолированными ручками — даже при отключённом питании есть потенциальная опасность.
• Проверяйте плотность фиксации блока — слабая посадка может привести к нагреву контактов.
• KSB32CP11D — это не удлинитель! Его задача — соединение с шинопроводом, а не передача энергии на большие расстояния.
