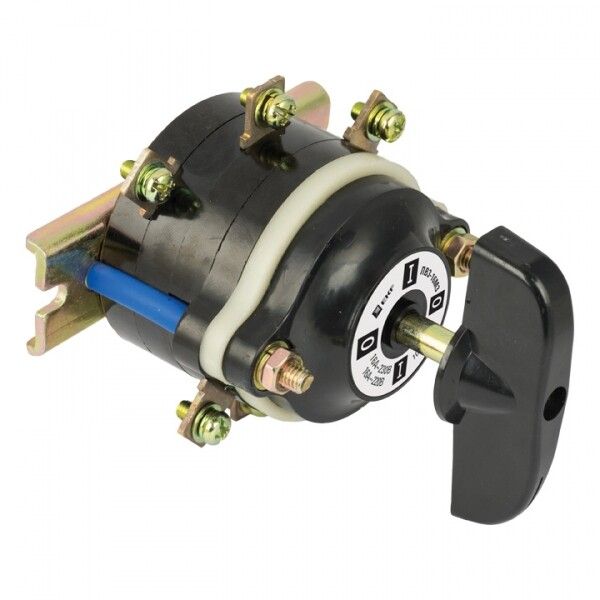

Выключатель пакетный 1-кл. 40А IP00 ПВ3-40 М3 исп.3 черн. EKF pv-3-40-3

Выключатель пакетный 1-клавишный 40А IP00 ПВ3-40 М3 исполнение 3 черный от EKF - это простое и надёжное устройство для коммутации трёхфазной сети до 400 В. Артикул PV-3-40-3 предназначен для установки в распределительных щитах и используется там, где требуется ручное управление питанием оборудования.

Назначение и область применения

Выключатель пакетный 1-клавишный 40А IP00 ПВ3-40 М3 исполнение 3 черный применяется для включения и отключения трёхфазных электрических цепей с током до 40 А. Подходит для управления двигателями, нагревательными элементами, конвейерами и другим оборудованием в промышленных щитах. Устройство работает в продолжительном, прерывисто-продолжительном и повторно-кратковременном режимах. Частота переключений - не более 120 раз в час.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 400 В переменного тока (50/60 Гц и 400 Гц), 220 В постоянного тока
• Количество полюсов: 3
• Количество клавиш: 1
• Количество положений: 2 (вкл./выкл.)
• Наличие нейтрального положения: да
• Степень защиты: IP00 - без защиты от пыли и воды, только для внутренней установки
• Тип подключения: винтовые зажимы
• Материал корпуса: пластик
• Цвет: чёрный
• Способ монтажа: на монтажную плату
• Комплектация: устройство в собственном корпусе

Совместимость и монтаж

Выключатель пакетный 1-клавишный 40А IP00 ПВ3-40 М3 исполнение 3 черный устанавливается на монтажную плату внутри распределительного щита. Для монтажа необходимы отверстия соответствующего размера - проверьте габариты перед установкой. Кабель подключается через винтовые зажимы: зачищенные жилы фиксируются плотно, без повреждения изоляции. Обязательно отключите питание перед работой. Устройство совместимо со всеми типами шин и клеммных колодок, используемых в промышленных щитах.

Безопасность и стандарты

Выключатель соответствует требованиям к работе в сетях до 400 В переменного и 220 В постоянного тока. Несмотря на наличие нейтрального положения, он не имеет функции автоматического отключения или защиты от перегрузок. Применяется исключительно как ручной коммутирующий аппарат. Не предназначен для частых операций - максимальная частота переключений - 120 раз в час.

Преимущества

• Простая и проверенная конструкция - долгий срок службы при правильной нагрузке
• Наличие нейтрального положения позволяет безопасно отключить цепь без случайного включения
• Компактный корпус легко помещается в стандартные щиты
• Винтовое подключение обеспечивает надёжный контакт даже при больших токах
• Изготовлен в серии PROxima - продукция EKF с контролируемым качеством сборки

Ограничения применения

• Степень защиты IP00 - нельзя использовать во влажных, запылённых или открытых помещениях
• Не предназначена для частого включения/отключения - свыше 120 раз в час возможна быстрая износостойкость контактов
• Не имеет встроенной защиты от перегрузок или короткого замыкания - требует внешнего автомата или предохранителя
• Не подходит для систем автоматизации - только ручное управление

Примеры использования

• Отключение питания трёхфазного электродвигателя на станке
• Ручное управление конвейерной лентой в цехе
• Обесточивание группы нагревателей в термической камере
• Локальный выключатель в распределительном щите для обслуживания оборудования

Практические советы

• Перед установкой проверьте соответствие сечения провода - для 40 А рекомендовано сечение не менее 6–10 мм2 медного провода
• Затягивайте винты равномерно, чтобы избежать деформации контактов
• Не используйте выключатель как основную защиту - всегда устанавливайте автоматический выключатель или предохранитель в цепи
• При необходимости замены - отключите питание всей цепи, так как IP00 не защищает от доступа к токоведущим частям
• Артикул PV-3-40-3 - единственный вариант в этой серии с нейтральным положением; другие модели могут иметь только два рабочих состояния
