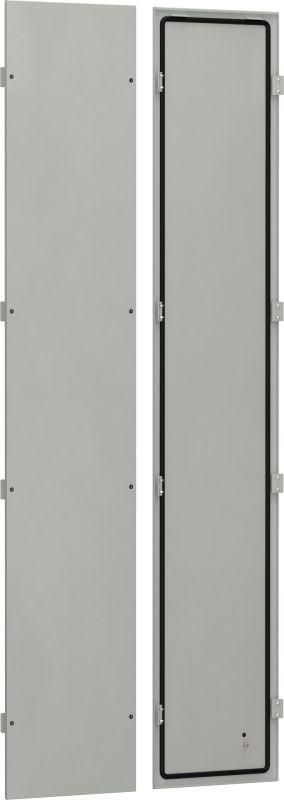

Панель боковая 2000х400 IP54 (2шт/компл) FORMAT - YKM40D-FO-SP-200-040-54 IEK

Панель боковая 2000х400 IP54 (2 штуки в комплекте) от IEK (ИЭК) - элемент корпусной сборки для электрощитов, обеспечивающий защиту от пыли и брызг воды. Артикул ykm40d-fo-sp-200-040-54 входит в серию FORMAT и рассчитана на долговременную эксплуатацию в промышленных условиях.

Назначение и область применения

Панель боковая 2000х400 IP54 предназначена для закрытия боковых сторон электрощитовых шкафов, предотвращая проникновение пыли и влаги внутрь. Подходит для установки в щитах, используемых на производствах, в цехах, на транспорте и в других средах с повышенным уровнем запыления или влажности. Комплект из двух панелей позволяет собирать шкафы с двумя боковыми стенками - например, для вертикального исполнения.

Технические характеристики

• Размеры: 2000 мм (высота) × 400 мм (ширина)
• Материал: сталь с порошковым покрытием - устойчиво к коррозии и механическим повреждениям
• Цвет: RAL 7035 (серый каменный)
• Степень защиты: IP54 - защищает от пыли (не полностью герметична, но пыль не проникает в достаточном количестве для нарушения работы) и от брызг воды со всех направлений
• Необходимая нагрузка на панель: до 50 кг - можно крепить тяжелые устройства (частично перегрузочные элементы, кабельные каналы, световые индикаторы)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Уплотнитель: литой резиновый контур по периметру - обеспечивает надежную герметизацию без необходимости дополнительной прокладки
• Заземление: встроенная шпилька M8 - позволяет подключить заземляющий провод непосредственно к панели в удобной точке

Совместимость и монтаж

Панель совместима с другими элементами серии FORMAT от IEK. Крепится к раме шкафа с помощью унифицированного крепежа - болты и гайки соответствуют стандартным отверстиям в профилях этой серии. Монтаж выполняется после сборки основного каркаса. Панель имеет симметричный профиль - её можно устанавливать слева или справа без изменения ориентации. Для фиксации требуется доступ к внутренней части шкафа. Установка возможна как на горизонтальные, так и на вертикальные секции.

Безопасность и стандарты

Панель соответствует требованиям к степени защиты IP54, что подтверждает соответствие ГОСТ IEC 60529. Применение порошкового покрытия исключает риск возникновения острых кромок. Шпилька M8 для заземления выполнена в соответствии с нормами безопасности электроустановок - обеспечивает надежный контакт с заземляющим проводом.

Преимущества

• Высокая прочность стали и защитное покрытие увеличивают срок службы даже в агрессивной среде
• Литой уплотнитель не требует замены и не высыхает, сохраняет эластичность при температуре от –25C до +50C
• Шпилька M8 упрощает заземление - не нужен дополнительный сварной контакт или клемма
• Симметричная форма снижает количество типоразмеров в запасе - одна панель подходит для обоих боков
• Унифицированный крепеж - совместим с другими деталями серии FORMAT, ускоряет сборку

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не гарантирует защиту от струй под давлением или длительного контакта с жидкостью
• Не рекомендуется использовать в помещениях с химически активными парами (например, кислотные/щелочные аэрозоли) - порошковое покрытие устойчиво, но не ко всем агрессивным веществам
• Максимальная нагрузка 50 кг - нельзя крепить тяжелое оборудование (например, частотники весом более 30–40 кг) прямо на панель; лучше использовать несущие рейки внутри шкафа
• Не подходит для наружной установки без дополнительной защиты от прямых солнечных лучей и осадков - предназначена для внутреннего монтажа в шкафах

Примеры использования

• Щит управления насосной станцией - защита от влаги и пыли в помещении с высокой влажностью
• Контрольный шкаф на конвейере - устойчивость к металлической пыли и масляным брызгам
• Распределительный щит в логистическом терминале - надежная герметизация в условиях частой уборки водой
• Автоматизированный пункт контроля на заводе - сочетание прочности, заземления и стандартизированного крепления

Практические советы

• Перед монтажом проверьте, чтобы отверстия в раме шкафа точно совпадали с крепежными отверстиями панели - расхождение более 1–2 мм затруднит установку
• При использовании нескольких панелей в одном шкафе - убедитесь, что все они установлены одинаково: лицевая сторона (с уплотнителем) всегда обращена внутрь
• Подключение заземления через шпильку M8: используйте медный провод сечением не менее 4 мм2 и кабельный наконечник типа “папа”
• При хранении - не допускайте деформации панели. Храните в сухом месте, желательно в оригинальной упаковке
• Артикул ykm40d-fo-sp-200-040-54 - единственный вариант в серии FORMAT с этими размерами и IP54. Не путайте с аналогами от других производителей - крепеж и уплотнители могут отличаться
