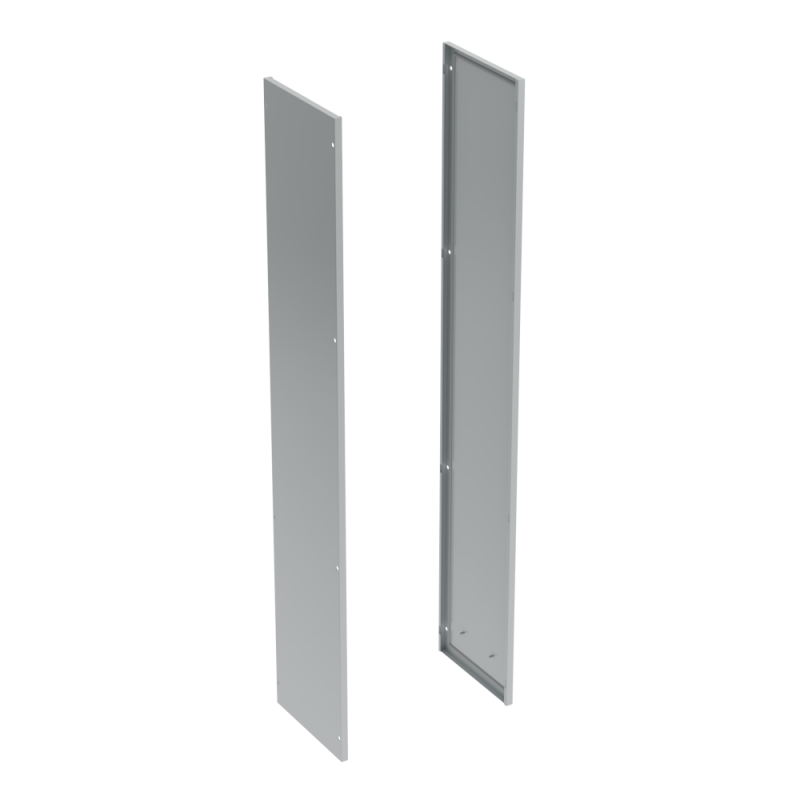

Панель боковая для шкафов OptiBox M, 2000x800мм, 1 упаковка - 2шт. | 306647 КЭАЗ

Панель боковая для шкафов OptiBox M, 2000x800мм, упаковка 2шт. КЭАЗ - элемент сборки корпусов распределительных устройств, обеспечивающий боковое закрытие и механическую жесткость шкафа. Применяется в составе серийных решений OptiBox M от КЭАЗ для промышленной автоматизации.

Назначение и область применения

Панель боковая для шкафов OptiBox M используется для завершения сборки металлических шкафов управления и распределения электроэнергии. Устанавливается на боковые стороны шкафа, заменяя открытый профиль, обеспечивая герметичность, защиту внутреннего оборудования и эстетичный вид. Подходит для шкафов, собранных по модульной системе OptiBox M, в том числе в условиях цехов, АЗС, насосных станций и объектов ЖКХ.

Технические характеристики

• Размеры: 2000 мм (высота) × 800 мм (ширина) × 2 мм (толщина)
• Материал: сталь
• Цвет: 7035 RAL (серый металлик)
• Покрытие: порошковое, стойкое к царапинам и химическим воздействиям
• Форма: плоская, прямоугольная, без отверстий
• Количество в упаковке: 2 штуки

Совместимость и монтаж

Панель совместима исключительно со шкафами серии OptiBox M от КЭАЗ. Монтируется на предварительно собранную раму с помощью самонарезающих винтов через предварительно подготовленные точки фиксации. Для установки требуется доступ к торцовым уголкам каркаса. Глубина панели (2 мм) соответствует толщине стенок других элементов OptiBox M - это гарантирует ровную стыковку без зазоров. Не требует сварки или дополнительной обработки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических шкафов, установленным в РФ. Порошковое покрытие защищает от коррозии и снижает риск возникновения электростатических разрядов. Соответствие нормам по ЭМС и пожаробезопасности обеспечивается за счет целостности сборки шкафа в целом - панель не является самостоятельным изолирующим элементом.

Преимущества

• Высокая прочность стали с толщиной 2 мм - выдерживает нагрузки при транспортировке и эксплуатации
• Порошковое покрытие устойчиво к механическому износу и агрессивной среде
• Цвет 7035 RAL - единообразен с другими элементами OptiBox M, обеспечивает единый внешний вид всей системы
• Упаковка по 2 штуки - оптимальна для комплектации одного шкафа (по одной на каждую сторону)

Ограничения применения

• Не предназначена для использования вне системы OptiBox M - не совместима с шкафами других производителей или серий
• Не имеет встроенных отверстий для кабельных вводов - для пропуска проводов необходимо использовать другие элементы (например, вводные пластины)
• Не рекомендуется применять в условиях постоянного контакта с открытым огнем или агрессивными химическими веществами
• Толщина 2 мм не обеспечивает взрывозащиту - для таких условий нужны шкафы класса IP65+ и усиленные конструкции

Примеры использования

• Боковые стенки шкафа управления частотным преобразователем на насосной станции
• Завершение корпуса щита освещения в производственном цехе
• Дополнение шкафа автоматики в системе вентиляции
• Сборка двусторонних шкафов для распределения питания между двумя линиями

Практические советы

• Перед монтажом проверьте соответствие габаритов шкафа - высота должна точно равняться 2000 мм, иначе панель не будет плотно прилегать
• При работе с несколькими шкафами используйте сразу две панели из одной упаковки - они одинаково окрашены, что исключает цветовой дисбаланс
• Не применяйте панель как несущую конструкцию - она не рассчитана на восприятие веса оборудования внутри шкафа
• При необходимости доработки (просечка отверстий) используйте инструменты для работы с тонколистовой сталью - перегрев вызывает деформацию покрытия
• Обязательно убедитесь, что вы выбираете именно панель для OptiBox M - аналоги от других производителей имеют другую систему крепления
