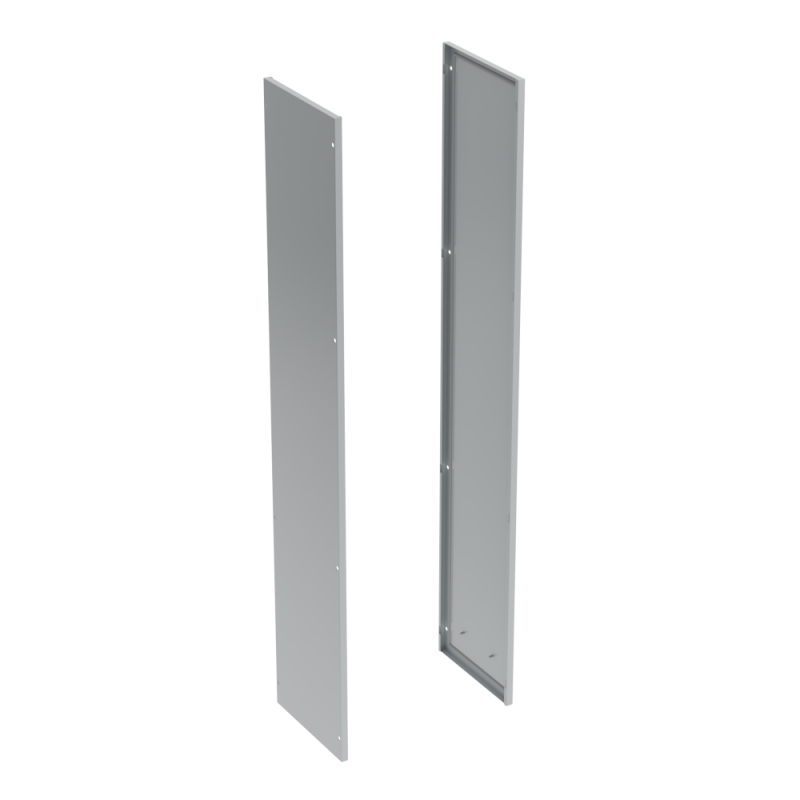

Панель боковая для шкафов OptiBox M, 2200x800мм, 1 упаковка - 2шт. | 306650 КЭАЗ

Панель боковая для шкафов OptiBox M, 2200x800мм, упаковка 2шт. - элемент каркаса сборных шкафов управления, обеспечивающий жесткость и защиту внутреннего оборудования. Продукт от КЭАЗ предназначен для модульной сборки шкафов серии OptiBox M в промышленных условиях.

Назначение и область применения

Панель боковая для шкафов OptiBox M используется как вертикальная стенка корпуса шкафа управления. Она формирует боковые стороны шкафа, обеспечивая механическую целостность и защиту от внешних воздействий. Подходит для установки в системах автоматизации, на производствах, в энергообъектах и объектах ЖКХ, где применяются шкафы OptiBox M.

Технические характеристики

• Размеры: 2200 мм (высота) × 800 мм (ширина) × 2 мм (толщина)
• Материал: сталь
• Цвет: 7035 (серый матовый)
• Покрытие: порошковое, антикоррозийное
• Форма: плоская, прямоугольная
• Количество в упаковке: 2 штуки

Совместимость и монтаж

Панель боковая для шкафов OptiBox M совместима исключительно с другими элементами серии OptiBox M. Монтируется с помощью болтовых соединений на раму шкафа - фиксируется к верхней, нижней и задней панелям. Для правильной сборки необходимо использовать оригинальные крепежи и направляющие из комплекта OptiBox M. Отклонение от габаритов других серий недопустимо - не гарантируется плотное прилегание и герметичность.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и IEC 61439-1 для распределительных устройств низкого напряжения. Порошковое покрытие повышает устойчивость к царапинам, химическим веществам и перепадам температур. Не содержит токсичных материалов, безопасно для эксплуатации в закрытых помещениях.

Преимущества

• Высокая прочность за счет стальной основы и толщины 2 мм
• Защита от коррозии благодаря равномерному порошковому покрытию
• Стандартные размеры позволяют собирать шкафы без доработок
• Упаковка по 2 штуки снижает затраты на доставку и хранение

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты IP выше IP54
• Не подходит для шкафов других серий (например, OptiBox S или Classic)
• Толщина 2 мм не позволяет использовать её как несущую стенку в тяжелых нагрузках - требует обязательной опоры на раму
• Не рекомендуется для сред с постоянным контактом с маслом, кислотами или растворителями

Примеры использования

• Боковая стенка шкафа управления насосной станцией
• Элемент корпуса для частотного преобразователя на конвейере
• Замена поврежденной панели в существующем шкафе OptiBox M
• Сборка двойного шкафа с раздельными секциями

Практические советы

• Перед монтажом проверьте, что все кромки панели не имеют зазубрин - они могут повредить изоляцию проводов
• Учитывайте посадочные отверстия: они рассчитаны под стандартные крепежи OptiBox M, замена на другие типы может нарушить геометрию сборки
• При использовании двух панелей в одной комплектации - сохраните одну в запасе: она удобна для ремонта или переоборудования
• При транспортировке храните панели горизонтально - вертикальное положение увеличивает риск деформации
