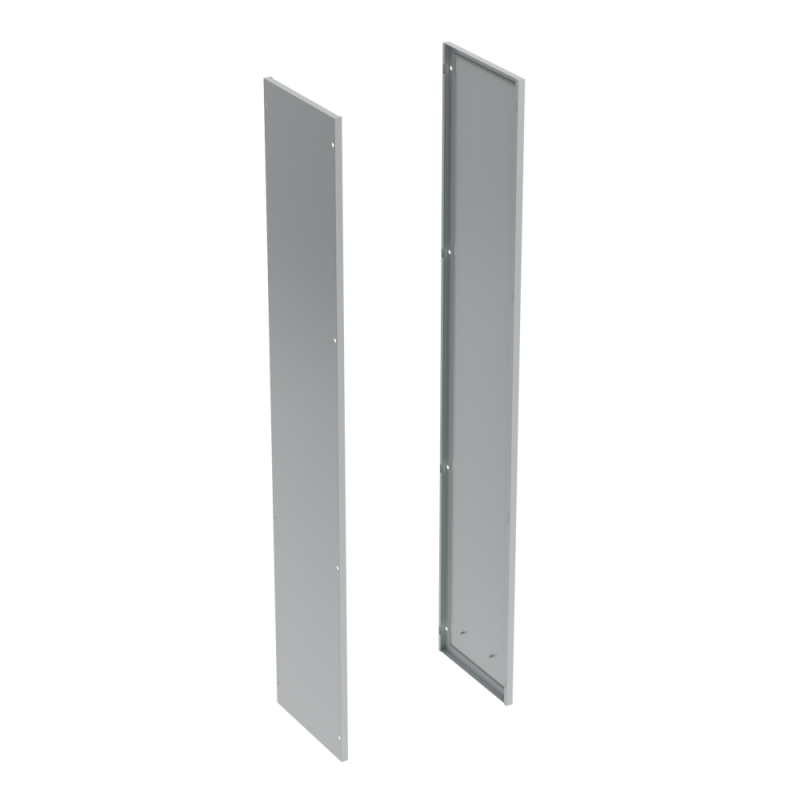

Панель боковая для шкафов OptiBox M,1800x800мм, 1 упаковка - 2шт. | 306644 КЭАЗ

Панель боковая для шкафов OptiBox M, 1800x800мм, упаковка 2шт. - элемент сборки корпусов шкафов управления КЭАЗ OptiBox M, обеспечивающий боковое закрытие конструкции. Упакованная пара панелей позволяет быстро собрать два шкафа одинакового формата, снижая время монтажа на площадке.

Назначение и область применения

Панель боковая для шкафов OptiBox M используется для завершения боковых сторон шкафов управления серии OptiBox M. Применяется в системах автоматизации, распределительных устройствах и промышленных щитах, где требуется защищённая, жесткая конструкция. Подходит для установки в цехах, на транспорте, в энергообъектах и других условиях, требующих надёжной защиты внутреннего оборудования.

Технические характеристики

• Размеры: 1800 мм (высота) × 800 мм (ширина) × 2 мм (толщина)
• Материал: сталь
• Цвет: RAL 7035 (серый светло-матовый)
• Покрытие: порошковое, стойкое к механическим повреждениям и коррозии
• Форма: плоская, прямоугольная, без отверстий и вырезов
• Количество в упаковке: 2 штуки

Совместимость и монтаж

Панель боковая для шкафов OptiBox M совместима исключительно со шкафами серии OptiBox M. Монтируется на предварительно собранную раму шкафа с помощью самонарезающих винтов (не входят в комплект). Для фиксации используются стандартные точки крепления, соответствующие габаритам каркаса OptiBox M. Глубина панели (2 мм) обеспечивает плотное прилегание к профилю без зазоров. Перед установкой проверьте соответствие высоты и ширины основного каркаса - отклонение более +-1 мм недопустимо.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Порошковое покрытие не содержит свинца и хром(VI), что делает его безопасным для эксплуатации в помещениях с повышенными требованиями к экологии. Соответствует ГОСТ Р 50030.2 и IEC 61439-1 для компонентов НКУ.

Преимущества

• Высокая прочность стали и толщина 2 мм обеспечивают жёсткую конструкцию без деформаций
• Порошковое покрытие устойчиво к царапинам, влаге и перепадам температур
• Цвет RAL 7035 гармонирует с другими элементами OptiBox M, сохраняя единый внешний вид
• Упаковка из двух панелей экономит время на заказ и доставку при массовой сборке

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты от осадков
• Не поддерживает монтаж оборудования напрямую - не имеет отверстий для крепления устройств
• Не совместима с шкафами других серий (например, OptiBox S или Classic)
• Толщина 2 мм не рекомендована для сред с высокими ударными нагрузками - используйте усиленные варианты при необходимости

Примеры использования

• Завершение боковых стенок шкафа управления насосной станцией
• Сборка пары идентичных шкафов для системы автоматизации конвейера
• Монтаж в распределительном пункте на объекте ЖКХ с использованием стандарта OptiBox M

Практические советы

• Перед монтажом проверьте, чтобы все направляющие и угловые профили шкафа были точно выставлены - даже небольшой перекос затруднит установку панели
• Используйте магнитный уровень для контроля вертикальности при креплении - особенно важно при больших высотах (1800 мм)
• Храните панели в сухом месте, избегая контакта с острыми предметами - порошковое покрытие легко поцарапать
• При замене повреждённой панели заказывайте именно артикул 306644 - другие аналоги не гарантируют точное совпадение посадочных мест
