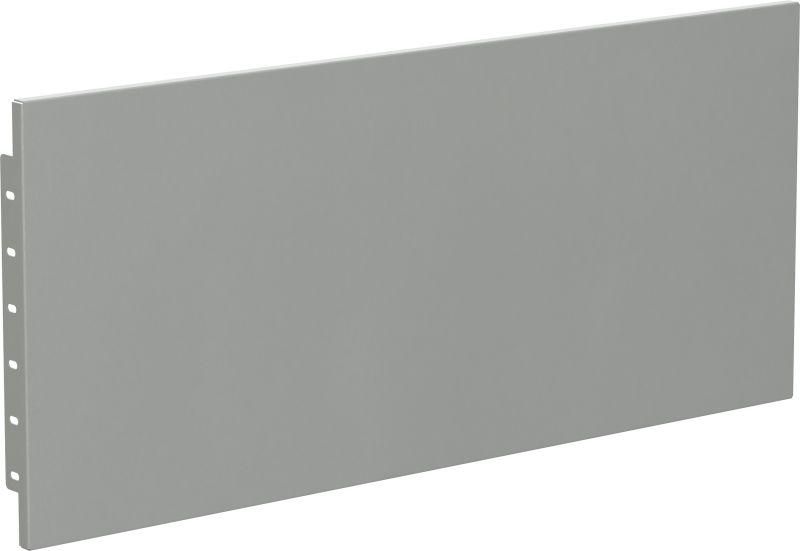

Панель боковая разделительная 150х400 FORMAT (уп.2шт) IEK YKM40D-FO-VSS-015-040

Панель боковая разделительная 150х400 (комплект 2 шт) от IEK (ИЭК), артикул ykm40d-fo-vss-015-040, предназначена для внутришкафной изоляции и безопасного разделения зон в распределительных устройствах. Эта панель используется в сериях FORMAT для повышения надёжности и соответствия нормам безопасности.

Назначение и область применения

Панель боковая разделительная 150х400 (комплект 2 шт) устанавливается внутри электротехнических шкафов для создания физических перегородок между функциональными модулями - например, автоматическими выключателями, контакторами или устройствами защиты. Она предотвращает распространение электрической дуги при аварийном замыкании и снижает риск случайного прикосновения к токоведущим элементам. Применяется в промышленных щитах, системах управления, на производствах и объектах ЖКХ.

Технические характеристики

• Размеры: 150 × 400 мм - высота и ширина одной панели; комплект содержит две панели
• Материал: сталь с оцинкованным покрытием - обеспечивает прочность и устойчивость к коррозии
• Цвет: серый - совместим с типовой цветовой гаммой шкафов IEK
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Панель боковая разделительная 150х400 (комплект 2 шт) совместима со шкафами серии FORMAT от IEK. Монтируется на направляющие или крепится саморезами к стенкам корпуса. Для установки требуется доступ к внутренней части шкафа. Нет необходимости в специальных инструментах - достаточно отвертки и уровня. Учитывайте, что панель не имеет отверстий под провода - все коммуникации должны проходить выше, ниже или по сторонам.

Безопасность и стандарты

Панель соответствует требованиям к изолирующим элементам в распределительных устройствах согласно ГОСТ Р 50030.2 и IEC 61439. Оцинкованная сталь препятствует возникновению коротких замыканий через металлический корпус. Комплект из двух панелей позволяет формировать односторонние или двусторонние барьеры в зависимости от схемы шкафа.

Преимущества

• Увеличивает безопасность обслуживания - минимизирует контакт с живыми частями
• Замедляет развитие дугового замыкания - снижает риск повреждения соседних модулей
• Не требует техобслуживания - оцинкованное покрытие не нуждается в антикоррозийной обработке
• Легко интегрируется в существующую сборку - не меняет габариты шкафа

Ограничения применения

• Не предназначен для наружной установки - не имеет IP-защиты
• Не рассчитана на механические нагрузки - нельзя использовать как опорную или несущую деталь
• Не поддерживает кабельный ввод - все провода должны проходить вне её плоскости
• Подходит только для шкафов с достаточным внутренним пространством - минимальная глубина шкафа должна позволять разместить панель без перекоса

Примеры использования

• Разделение цепей питания и цепей управления в одном шкафе
• Изоляция частей с высоким напряжением от слаботочных модулей (например, PLC)
• Защита оператора при обслуживании шкафа с открытой дверью
• Создание отдельных зон в многоканальных распределительных щитах на заводах

Практические советы

• Перед монтажом проверьте, чтобы панель не перекрывала места крепления DIN-рейки или клеммных колодок
• При использовании нескольких панелей - располагайте их параллельно, сохраняя равномерный зазор для теплоотвода
• Не используйте панель вместо двери или основного кожуха - она лишь дополняет защиту
• Артикул ykm40d-fo-vss-015-040 - это именно комплект из двух панелей; заказывать по одной нецелесообразно
• Для шкафов с высокой степенью заполнения - рекомендуется заранее моделировать расположение панелей в чертеже
