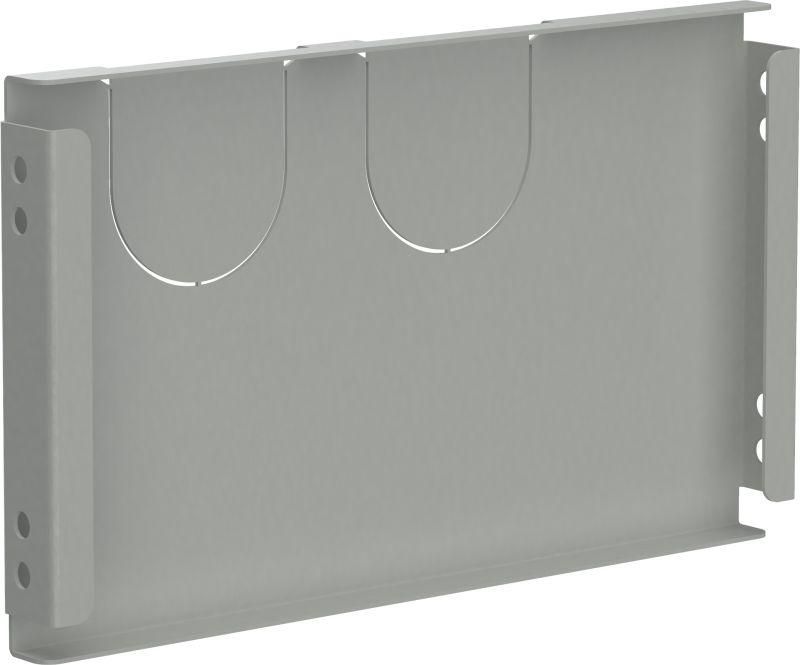

Панель кабельная 245х150 FORMAT IEK FO-00-CP-0245-015

Панель кабельная 245х150 от IEK (ИЭК), артикул fo-00-cp-0245-015, предназначена для безопасной организации кабельных проходов внутри распределительных устройств, обеспечивая изоляцию токоведущих частей и соответствие требованиям форм 4В по ГОСТ Р 51321.1.

Назначение и область применения

Панель кабельная 245х150 используется внутри силовых шкафов и ящиков для физического разделения клеммных групп и функциональных блоков. Она предотвращает случайный контакт обслуживающего персонала с напряжением при открытой двери шкафа, ограничивает распространение электрической дуги между соседними модулями и обеспечивает выполнение требований безопасности по классу исполнения 4В. Применяется в комплектных распределительных устройствах (КРУ), щитах управления, станциях автоматизации и других системах, где требуется повышенная степень защиты.

Технические характеристики

• Габариты: 245×150 мм - оптимальный размер для установки в типовых шкафах формата 600–800 мм;
• Материал: сталь - прочная и жесткая основа, устойчивая к механическим воздействиям;
• Покрытие: оцинкованная поверхность - защищает от коррозии в условиях высокой влажности и агрессивной среды;
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию в промышленных условиях;
• Конструктивное исполнение: с насечками для быстрой вырубки кабельных окон - позволяет легко адаптировать проходы под нужный диаметр кабеля без специального инструмента.

Совместимость и монтаж

Панель кабельная 245х150 совместима со всеми шкафами серии FORMAT от IEK, а также с большинством стандартных металлических корпусов КРУ. Монтируется на направляющие или с помощью саморезов к боковым стенкам шкафа. Устанавливается вертикально или горизонтально в зависимости от планировки внутреннего пространства. Для фиксации используются стандартные крепления, предусмотренные конструкцией шкафа. Перед монтажом проверьте, чтобы зазоры вокруг панели позволяли свободно открывать дверцу.

Безопасность и стандарты

Панель соответствует требованиям ГОСТ Р 51321.1 по степени защиты IP2X и классу исполнения 4В, что гарантирует защиту от прикосновения к токоведущим частям при открытых дверях. Оцинкованное покрытие повышает надежность в условиях запыленности и повышенной влажности. Соответствует нормам безопасности для промышленных электроустановок до 1000 В переменного тока.

Преимущества

• Высокая механическая прочность благодаря стальной основе - выдерживает нагрузки при массовой прокладке кабелей;
• Оцинкованное покрытие снижает риск коррозии даже в сырых помещениях - продлевает срок службы;
• Насечки для вырубки окон экономят время при сборке - не нужны дополнительные инструменты для точечного сверления;
• Стандартные габариты обеспечивают универсальность - подходят для большинства серийных шкафов.

Ограничения применения

• Не предназначен для наружной установки - отсутствует герметизация, не обеспечивает защиту от осадков;
• Не рекомендуется использовать в средах с агрессивными химическими веществами - цинк может подвергаться химической коррозии;
• Не заменяет полноценные изолирующие экраны или дугозащитные перегородки - применяется только как элемент секционирования;
• Подходит только для напряжений до 1000 В - не предназначена для высоковольтных установок выше этого уровня.

Примеры использования

• Разделение входных кабелей питания и выходных линий к двигателям в шкафе управления конвейера;
• Изоляция клеммных колодок от контакторов и реле в автоматических станциях;
• Создание секторов в распределительном щите для удобства обслуживания и диагностики;
• Формирование зон безопасности в шкафах на объектах пищевой промышленности, где важна чистота и защита от влаги.

Практические советы

• Перед вырубкой окон используйте плоскогубцы или ножницы по металлу - насечки расположены равномерно, позволяют точно отмерить место пропуска кабеля;
• При использовании нескольких панелей в одном шкафу соблюдайте минимальный зазор 10 мм между ними - это необходимо для теплоотвода и доступа к кабелям;
• Проверяйте посадочные места перед установкой - панель должна плотно прилегать к раме шкафа, иначе возможны люфты и нарушение изоляции;
• Для кабелей с большим внешним диаметром (более 25 мм) рекомендуется делать два смежных окна вместо одного крупного - так сохранится целостность конструкции.
