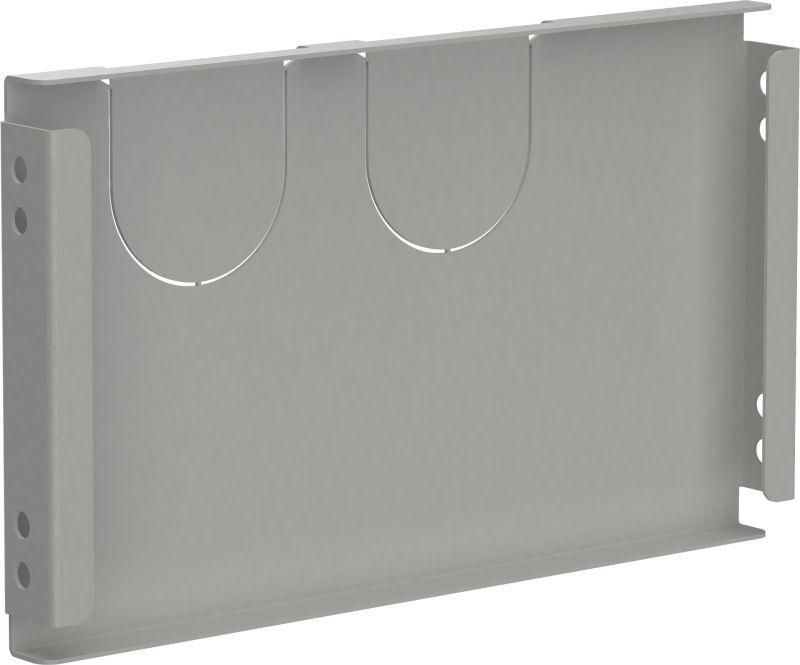

Панель кабельная 245х200 FORMAT IEK FO-00-CP-0245-020

Панель кабельная 245х200 от IEK (ИЭК) - металлическая разделительная перегородка из оцинкованной стали, предназначенная для безопасной организации кабельных проходов и защиты от случайного контакта с токоведущими частями в распределительных устройствах серии FORMAT. Артикул fo-00-cp-0245-020 обеспечивает надёжную изоляцию зон управления и силовых цепей внутри шкафов.

Назначение и область применения

Панель кабельная 245х200 используется внутри распределительных устройств (НКУ) для физического разделения функциональных блоков. Она предотвращает случайный контакт обслуживающего персонала с токоведущими элементами при открытой двери шкафа, ограничивает распространение электрической дуги между смежными модулями и реализует требования класса защиты по форме 4В. Применяется в промышленных щитах, автоматических системах управления, на производствах с высокой плотностью кабельных трасс.

Технические характеристики

• Размеры: 245×200 мм - оптимальный формат для компактной установки в типовых шкафах
• Материал: сталь с оцинкованным покрытием - устойчива к коррозии, сохраняет прочность в условиях повышенной влажности
• Срок службы: до 15 лет - рассчитана на длительную эксплуатацию в промышленной среде
• Конструкция: с насечками для быстрого вырезания кабельных проходов - позволяет легко адаптировать панель под реальные маршруты кабелей без специального инструмента
• Исполнение: прочее - не имеет встроенных клемм, креплений или замков; является пассивной разделительной конструкцией

Совместимость и монтаж

Панель кабельная 245х200 совместима со шкафами серии FORMAT от IEK и другими стандартными корпусами с аналогичным внутренним габаритом. Крепится с помощью болтов или заклёпок к раме шкафа. Для монтажа требуется минимум инструментов: отвёртка, ножницы по металлу или дрель с коронкой для вырезания окон. Устанавливается вертикально или горизонтально - зависит от планировки шкафа. Обязательно проверьте соответствие посадочных отверстий в шкафе и размеров панели перед установкой.

Безопасность и стандарты

Панель соответствует требованиям ГОСТ Р МЭК 61439-1 и ГОСТ Р 51321.1 для класса защиты формы 4В - обеспечивает защиту от прямого прикосновения к токоведущим частям даже при открытых дверях. Оцинкованное покрытие снижает риск возникновения коррозионных повреждений, что продлевает срок безопасной работы системы.

Преимущества

• Высокая механическая прочность - стальная основа выдерживает нагрузки при сборке и эксплуатации
• Легкий монтаж благодаря насечкам - можно оперативно изменить расположение кабельных проходов без заказа специальных деталей
• Устойчивость к внешней среде - оцинкование защищает от влаги, пыли и химически активных веществ в производственной среде
• Совместимость с сериями IEK - идеально встраивается в шкафы FORMAT, ускоряя процесс комплектации

Ограничения применения

• Не предназначена для самостоятельного крепления кабелей - требует наличия других крепёжных элементов (зажимы, муфты, кабельные вводы)
• Не обеспечивает герметичность - не применяется во взрывоопасных зонах или помещениях с постоянным воздействием воды
• Не регулируется по размеру - нельзя удлинить или сузить после изготовления, необходимо точно подбирать по габаритам шкафа
• Не содержит изолирующих вставок - не заменяет изоляторы или экраны для высоких напряжений свыше 1000 В

Примеры использования

• Разделение входных кабелей питания и выходных линий к двигателям в шкафу управления станком
• Формирование отдельных зон для PLC, реле и силовой части в автоматическом контроллерном шкафу
• Организация кабельных переходов между блоками в распределительном пункте на заводе
• Изолирование слаботочных цепей от силовых проводов в системах АСУ ТП

Практические советы

• Перед вырезанием проходов сделайте эскиз маршрутов кабелей - так вы избежите лишних отверстий и укрепите жёсткость панели
• Используйте пластиковые втулки или кабельные вводы вокруг вырезанных отверстий - это предотвратит повреждение изоляции кабелей
• Проверьте, чтобы панель не задевала дверцу шкафа при её открывании - возможна необходимость смещения положения
• При использовании нескольких панелей в одном шкафу соблюдайте равномерное расстояние между ними - это улучшает теплоотвод и удобство обслуживания
• Артикул fo-00-cp-0245-020 - точный идентификатор для заказа запасных частей; сохраняйте его при ремонте или модернизации оборудования
