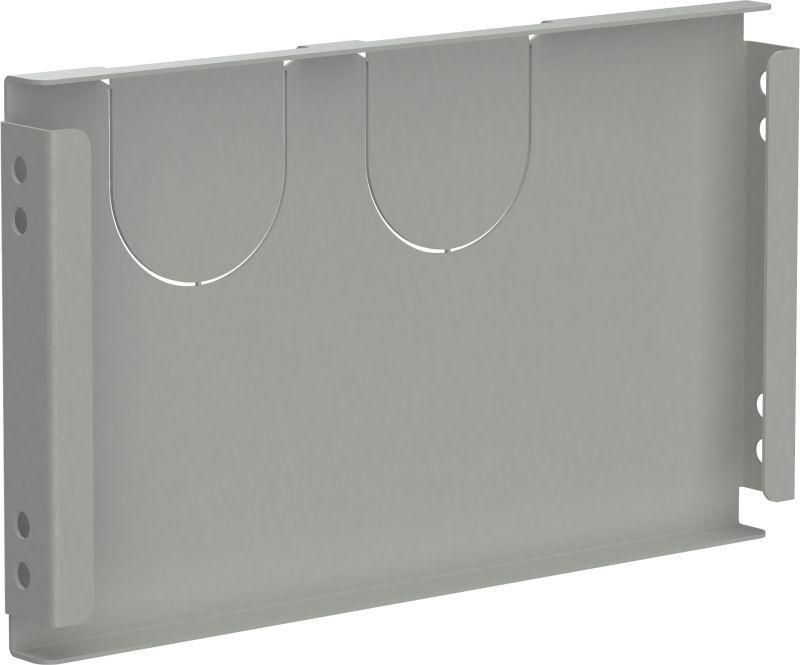

Панель кабельная 245х250 FORMAT IEK FO-00-CP-0245-025

Панель кабельная 245х250 от IEK (ИЭК), артикул fo-00-cp-0245-025, предназначена для безопасной организации кабельных проходов в распределительных устройствах, обеспечивая изоляцию токоведущих частей и соответствие требованиям форм 4В по ГОСТ Р 51321.1.

Назначение и область применения

Панель кабельная 245х250 используется внутри силовых шкафов и ящиков для физического разделения клеммных зон и функциональных блоков. Она предотвращает случайный контакт обслуживающего персонала с напряжением при открытой двери шкафа, ограничивает распространение электрической дуги между смежными модулями и обеспечивает выполнение требований безопасности по классу исполнения 4В. Применяется в НКУ (напольных коммутационных устройствах), щитах управления, распределительных пунктах на промышленных объектах, в цепях до 1000 В переменного тока.

Технические характеристики

• Размеры: 245×250 мм - оптимальный формат для установки в типовые шкафы серий FORMAT
• Материал: сталь - прочная, жесткая основа, устойчивая к деформациям
• Покрытие: оцинкованная поверхность - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию в промышленных условиях
• Конструкция: с насечками для быстрого выдавливания кабельных проходов - позволяет легко адаптировать размеры отверстий под нужный диаметр кабеля

Совместимость и монтаж

Панель кабельная 245х250 совместима со шкафами серии FORMAT от IEK, а также с другими компактными распределительными устройствами, имеющими соответствующую габаритную посадку. Монтируется на направляющие или болтовые крепления внутренней рамы шкафа. Для установки достаточно закрепить панель в плоскости между функциональными блоками. Насечки позволяют без инструментов пробивать отверстия под кабели диаметром до 20 мм - просто надавите с усилием, и материал легко выдавится.

Безопасность и стандарты

Панель соответствует требованиям ГОСТ Р 51321.1 по степени защиты IP2X и классу исполнения 4В, что гарантирует защиту от прямого контакта с токоведущими частями при открытых дверях. Соответствует нормам безопасности для электроустановок до 1000 В. Оцинкованное покрытие повышает долговечность в условиях запыленности и высокой влажности.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Замедление распространения дугового замыкания между соседними блоками
• Ускоренный монтаж кабельных проходов за счет готовых насечек
• Устойчивость к коррозии - срок службы 15 лет без потери функциональности
• Простота интеграции в существующие системы сборки шкафов

Ограничения применения

Не предназначена для наружной установки - не имеет герметичной защиты. Не рекомендуется использовать в качестве несущей конструкции или для крепления тяжелого оборудования. Не поддерживает автоматическое отключение при КЗ - является исключительно пассивным элементом защиты. Подходит только для систем до 1000 В, не применяется в HV-сетях.

Примеры использования

• Разделение входных кабелей питания и выходных линий к двигателям в шкафе управления конвейера
• Формирование барьера между блоком автоматики и силовой частью в распределительном щите
• Обеспечение безопасности при обслуживании шкафа с открытыми дверями на заводе
• Организация кабельных проходов в шкафах с множеством кабелей малого и среднего сечения

Практические советы

• Перед монтажом проверьте, чтобы размеры панели 245×250 подходили по посадочному месту в вашем шкафу - особенно важно для шкафов нестандартных серий
• При пробивании отверстий используйте ровное основание и равномерное давление - так проход получается чистым, без заусенцев
• Не делайте слишком много отверстий рядом - это снижает прочность панели и риск возникновения точек коррозии
• Панель можно окрасить в цвет шкафа, если требуется эстетическая интеграция - перед этим удалите масляные пятна и обезжирьте поверхность
• Для многожильных кабелей с большими внешними диаметрами - выбирайте насечки, расположенные дальше от края, чтобы сохранить целостность панели
