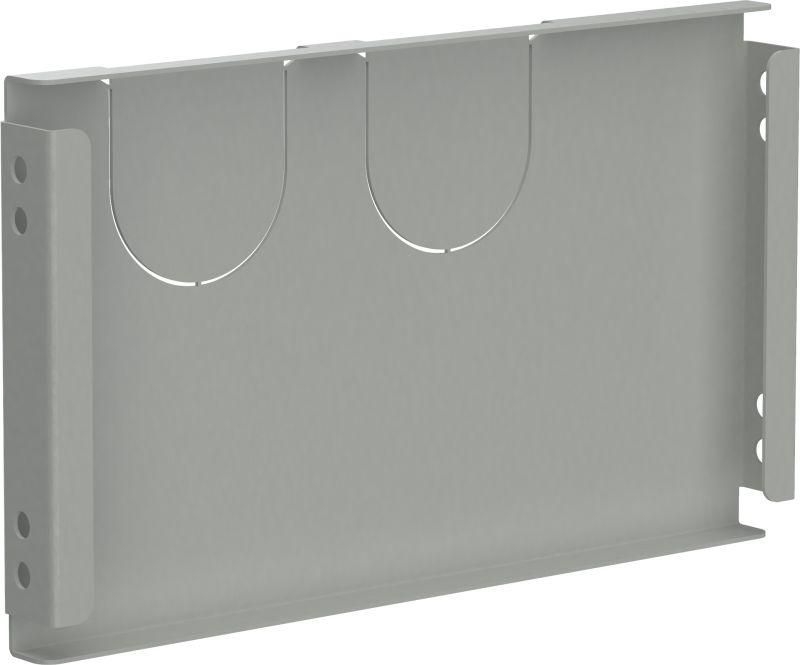

Панель кабельная 245х300 FORMAT IEK FO-00-CP-0245-030

Панель кабельная 245х300 от IEK (ИЭК), артикул fo-00-cp-0245-030, предназначена для безопасной организации кабельных проходов внутри распределительных устройств, обеспечивая изоляцию токоведущих частей и соответствие требованиям форм 4В по ГОСТ Р 51321.1.

Назначение и область применения

Панель кабельная 245х300 используется внутри шкафов НКУ (низковольтных коммутационных устройств) для физического разделения клеммных зон и функциональных блоков. Она предотвращает случайный контакт персонала с токоведущими элементами при открытой двери шкафа, ограничивает распространение электрической дуги между смежными модулями и обеспечивает выполнение требований безопасности по форме исполнения 4В. Применяется в силовых щитах на производствах, в системах автоматизации, на объектах ЖКХ и энергетике.

Технические характеристики

• Размеры: 245×300 мм - оптимальный формат для установки в типовые шкафы НКУ
• Материал: сталь - прочная, устойчивая к деформациям основа
• Покрытие: оцинкованное - защищает от коррозии, продлевает срок службы до 15 лет
• Конструкция: с насечками для быстрого выдавливания окон под кабели - позволяет легко адаптировать проходы под нужный диаметр проводов
• Исполнение: прочее - универсальное решение, совместимое со стандартными комплектами FORMAT

Совместимость и монтаж

Панель кабельная 245х300 от IEK (ИЭК) разработана для установки в шкафы серии FORMAT. Крепится стандартными болтами или саморезами к раме шкафа. Для монтажа требуется минимум инструментов: отвертка и плоскогубцы. Насечки позволяют без сверления и резки сделать отверстия под кабели любого сечения - просто надавите в нужном месте, и окно выбивается. Устанавливается вертикально или горизонтально, в зависимости от расположения клеммных групп.

Безопасность и стандарты

Панель соответствует требованиям ГОСТ Р 51321.1 по степени защиты IP2X и форме исполнения 4В, что гарантирует защиту от прикосновения к токоведущим частям при открытых дверях. Оцинкованное покрытие повышает электробезопасность за счет равномерного распределения потенциала и снижения риска возникновения точечной коррозии.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Долгий срок службы - 15 лет при нормальных условиях эксплуатации
• Удобство монтажа: насечки исключают необходимость в дополнительной обработке отверстий
• Совместимость с сериями оборудования IEK FORMAT - идеальная интеграция в существующие решения
• Защита от коррозии - оцинкование сохраняет целостность даже во влажных средах

Ограничения применения

Не предназначена для наружной установки - не имеет герметичной защиты. Не рекомендуется использовать в средах с высоким уровнем химической агрессии (например, в цехах с постоянным воздействием кислот или щелочей). Максимальная толщина кабеля, проходящего через выдавленные окна, не должна превышать 95 мм2 - большие сечения требуют доработки проема.

Примеры использования

• Шкаф управления двигателем на конвейере - разделение входных кабелей питания и выходных к клеммам контактора
• Щит АВР в жилом доме - изоляция кабелей от ввода и распределения по этажам
• Панель автоматики в промышленном оборудовании - предотвращение замыканий между сигналами и силовыми цепями

Практические советы

• Перед монтажом проверьте посадочные размеры шкафа - панель 245х300 подходит для стандартных корпусов шириной от 400 мм
• При формировании кабельных проходов используйте плоскогубцы - так окна получатся ровнее и без заусенец
• Если в шкафу много кабелей, установите две панели параллельно - это улучшит организацию трассировки
• Панель кабельная 245х300 от IEK (ИЭК) - отличный выбор для модульных решений, где важна скорость сборки и долговечность
