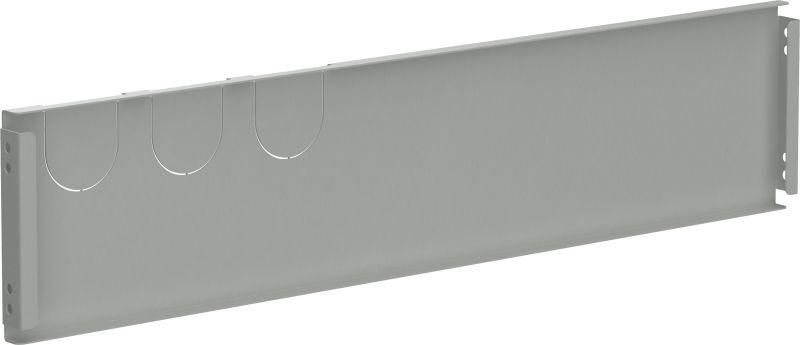

Панель кабельная 600х150 FORMAT IEK FO-00-CP-060-015

Панель кабельная 600х150 от IEK (ИЭК), артикул fo-00-cp-060-015, предназначена для безопасной организации кабельных проходов внутри распределительных устройств, обеспечивая изоляцию токоведущих частей и соответствие требованиям форм 4В по ГОСТ Р 51321.1.

Назначение и область применения

Панель кабельная 600х150 используется внутри силовых шкафов и ящиков НКУ (низковольтного коммутационного оборудования) для физического разделения клеммных зон и функциональных блоков. Она предотвращает случайный контакт персонала с токоведущими элементами при открытой двери шкафа, ограничивает распространение электрической дуги между смежными модулями и обеспечивает выполнение требований безопасности по форме исполнения 4В.

Технические характеристики

• Размеры: 600×150 мм - оптимальна для установки в типовых шкафах средней вместимости
• Материал: сталь - прочная, устойчивая к деформациям основа
• Покрытие: оцинкованная поверхность - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию в промышленных условиях
• Исполнение: прочее - не имеет специальных функций, таких как термостойкость или экранирование

Совместимость и монтаж

Панель кабельная 600х150 совместима со шкафами серии FORMAT от IEK и другими стандартными корпусами с внутренними направляющими. Монтируется на болты или саморезы через предварительно просверленные отверстия. Устанавливается вертикально или горизонтально в зависимости от компоновки шкафа. На поверхности предусмотрены насечки - они позволяют легко вырезать окна под кабели без использования сложного инструмента.

Безопасность и стандарты

Панель соответствует требованиям ГОСТ Р 51321.1 по степени защиты IP2X и форме исполнения 4В, что гарантирует защиту от прикосновения к опасным частям при открытых дверях. Оцинкованное покрытие снижает риск возникновения коррозийных процессов, которые могут повлиять на целостность изоляции.

Преимущества

• Высокая механическая жесткость благодаря стальной основе
• Замедление развития дугового замыкания между соседними блоками
• Удобство монтажа: насечки позволяют оперативно формировать кабельные проходы
• Долговечность: срок службы 15 лет при соблюдении условий эксплуатации
• Совместимость с сериями IEK FORMAT - идеальная интеграция в существующую систему

Ограничения применения

• Не предназначена для внешнего монтажа - не имеет герметичной защиты от пыли и воды
• Не подходит для высокотемпературных зон (например, рядом с нагревательными элементами выше +80C)
• Не обеспечивает электромагнитную экранную защиту - не заменяет металлические щиты с ЭМП-защитой
• Не рекомендовано использовать в качестве несущей конструкции - не рассчитана на значительные механические нагрузки сверх веса кабелей

Примеры использования

• Распределительные шкафы на заводах - разделение цепей управления и силовых кабелей
• Щитовые комнаты в ЖКХ - организация кабельных трасс в многокомпонентных НКУ
• Аппаратные на объектах энергообеспечения - обеспечение изоляции между входящими и выходящими кабелями
• Линии автоматизации - барьер между контроллерами и приводами для предотвращения помех

Практические советы

• Перед монтажом проверьте, чтобы габариты панели 600×150 подходили по ширине и высоте вашего шкафа - возможны зазоры до 5 мм
• При вырезании проходов используйте плоскогубцы или ножницы по металлу; не применяйте болгарку - она может повредить оцинковку
• При использовании в сырых помещениях периодически осматривайте края панели - даже оцинкованная сталь может начать ржаветь при постоянном контакте с водой
• Панель fo-00-cp-060-015 от IEK лучше всего сочетается с другими элементами серии FORMAT - так достигается единый уровень надежности всей системы
• Не устанавливайте более двух панелей друг на друга без усиления конструкции - это может вызвать прогиб и нарушение изоляции
