Панель Knob SR-KN9550K8-UP White (KNX DIM) (IP20 пластик) Arlight 021370

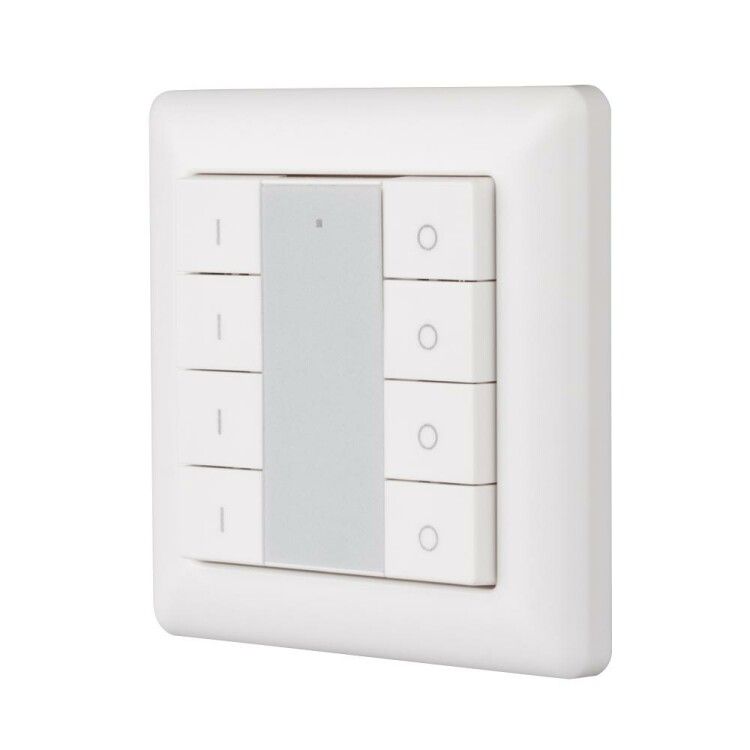

Панель управления SR-KN9550K8-UP White (KNX, DIM) IP20 пластик — это накладная кнопочная панель для управления освещением и другими функциями в системах KNX. Бренд Arlight предлагает эту модель как надёжный и компактный интерфейс для домашних и коммерческих автоматизированных объектов. Артикул 021370 соответствует сериям кнопочных панелей KNX.

Назначение и область применения

Панель управления SR-KN9550K8-UP White (KNX, DIM) IP20 пластик предназначена для ручного управления устройствами в системах KNX — например, включением/выключением света, регулированием яркости (DIM), управлением жалюзи или сценами. Подходит для установки в жилых помещениях, офисах, гостиницах и других зданиях с централизованной автоматизацией. Каждая из 8 клавиш программируется отдельно через программное обеспечение KNX.

Технические характеристики

• Тип управления: кнопка без фиксации (возвратная)
• Входное напряжение: 21–30 В постоянного тока (питание от шины KNX)
• Степень защиты: IP20 — защищает от контакта с пальцами и крупными предметами, но не от воды и пыли
• Материал корпуса: пластик
• Цвет: белый
• Габариты: 55,5 × 55,5 × 13 мм
• Количество клавиш: 8
• Способ монтажа: открытая установка (накладная)

Совместимость и монтаж

Панель управления SR-KN9550K8-UP White (KNX, DIM) IP20 пластик устанавливается поверх стены и совместима со стандартными рамками европейских производителей: GIRA, JUNG, BERKER и аналогичными. Стандартная рамка уже включена в комплект — её можно заменить на другую по дизайну, сохранив функциональность. Для монтажа требуется только закрепление на стене с помощью встроенных крепёжных элементов. Электрическое подключение осуществляется к шине KNX: два провода (L+ и L−) подключаются к клеммам на задней стороне панели. Напряжение питания берётся исключительно от KNX-шин, внешний источник не нужен.

Безопасность и стандарты

Панель соответствует требованиям безопасности для низковольтных устройств. IP20 обеспечивает базовую защиту от случайного прикосновения, что допустимо для внутреннего использования. Устройство не предназначено для влажных помещений, улицы или мест с высокой запылённостью. Применяется в соответствии с нормами IEC 60669 и EN 50090 для KNX-систем.

Преимущества

• Не требует внешнего питания — работает от шины KNX
• Компактный размер позволяет экономить место на стене
• Поддерживает функцию DIM — возможность плавного регулирования освещения
• Совместимость с популярными рамками снижает затраты на ремонт и модернизацию
• Белый цвет легко сочетается с любым интерьером

Ограничения применения

• Не подходит для влажных помещений (ванна, бассейн, кухонные зоны с брызгами) — степень защиты IP20 недостаточна
• Не предназначен для установки вне помещений
• Работает только в сетях KNX с питанием 21–30 В DC; несовместима с 230 В AC
• Кнопки без фиксации не подходят для задач, где требуется удержание состояния (например, включение вентилятора на длительное время без повторного нажатия)

Примеры использования

• Управление освещением в спальне: одна клавиша — вкл/выкл, две — регулировка яркости, остальные — сцены “сон”, “утро”
• Контроль группового освещения в холле офиса — 4 клавиши на каждую зону
• Управление жалюзи в рабочем кабинете — клавиши “опустить”, “поднять”, “остановить”
• Запуск сцен “приём гостей” или “конференция” в конференц-зале

Практические советы

• Перед монтажом проверьте напряжение на шине KNX — оно должно находиться в пределах 21–30 В DC
• При использовании с рамками других брендов убедитесь, что глубина монтажной коробки достаточна для свободного расположения платы панели
• Не используйте панель там, где возможны механические повреждения — пластиковый корпус не выдерживает ударов
• Для сложных сценариев рекомендуется использовать прошивку через ETS — все 8 клавиш программируются индивидуально
• Если планируется частое использование, выбирайте модели с более высокой степенью защиты (IP44+) — эта панель рассчитана на умеренную нагрузку
