Лицевая панель 1 порт (45х45, Keystone, шторка, откидное маркировочное окно) | 10-0301 SUPRLAN Net.on

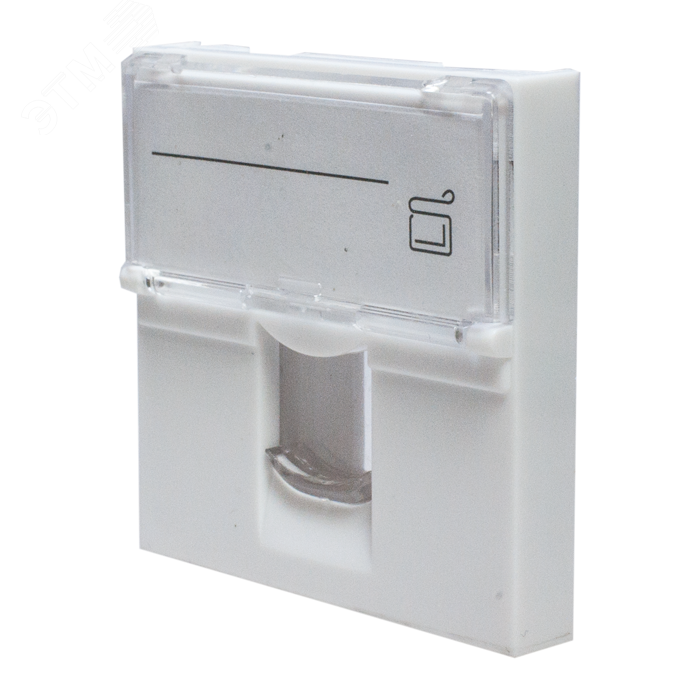

Панель лицевая 1 порт 45х45 Keystone со шторкой и откидным маркировочным окном от SUPRLAN (арт. 10-0301) - это компактная накладка для организации одиночного порта в кабельном канале, обеспечивающая защиту от пыли и удобную маркировку интерфейса.

Назначение и область применения

Панель используется для установки одного коммутационного модуля Keystone внутри кабельного канала, стеновой ниши или другого внутреннего корпуса. Подходит для создания точек доступа Ethernet, телефонии, видеонаблюдения или других сигналов в офисах, жилых помещениях, серверных комнатах и промышленных объектах с закрытым монтажом.

Технические характеристики

• Формат: 45×45 мм (соответствует стандарту Keystone)
• Габариты: 100×20×80 мм
• Материал: АБС-пластик - прочный, устойчивый к механическим нагрузкам и перепадам температур
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным частицам пыли
• Тип монтажа: внутренний, для использования в помещениях
• Количество портов: один
• Цвет: белый
• Размер маркировочного окна: 11×14 мм
• Минимальная глубина монтажной коробки: 80 мм

Совместимость и монтаж

Панель совместима со всеми модулями стандарта Keystone - как экранированными (FTP/SFTP), так и неэкранированными (UTP). Устанавливается путём введения фиксаторов в боковые пазы монтажной рамки или кабельного канала. Для надёжной фиксации требуется наличие внутренней направляющей с соответствующими вырезами шириной около 20 мм. Монтаж выполняется без инструментов: панель просто вдвигается до щелчка.

Безопасность и стандарты

Соответствует требованиям безопасности для оборудования внутренней проводки. IP20 обеспечивает защиту от случайного контакта с контактами, но не предназначен для влажных зон или открытых площадок. Применяется исключительно в сухих помещениях.

Преимущества

• Откидное маркировочное окно позволяет легко менять этикетку без демонтажа панели
• Защитная шторка предотвращает попадание пыли в порт при неиспользовании
• Узкий профиль (20 мм) снижает требование к глубине монтажной коробки
• Гладкая поверхность не цепляет провода при подключении
• Поддерживает все типы Keystone-модулей - универсальность при сборке систем связи

Ограничения применения

• Не предназначена для наружной установки - IP20 недостаточно для влаги и осадков
• Не подходит для монтажа в металлические коробки без подготовленных пазов под фиксаторы
• Отсутствие поля для этикетки на самой пластине - маркировка возможна только через откидное окно
• Не рекомендуется использовать в средах с высокой запылённостью вне кабельных каналов

Примеры использования

• Установка RJ45-розетки в кабельном канале на рабочем месте
• Фиксация модуля VoIP-телефона в стеновой нише
• Обустройство точки подключения камеры наблюдения в коридоре с закрытым монтажом
• Сборка распределительной панели из нескольких таких элементов в серверной

Практические советы

• Перед монтажом проверьте, что глубина вашей коробки ≥80 мм - иначе панель не войдёт полностью
• Используйте только модули Keystone с правильными размерами - нестандартные могут не защёлкиваться
• Для долговечности не применяйте силу при установке - если не входит, скорее всего, пазы не подходят
• Чтобы пометить порт, используйте маленькую этикетку (до 14 мм в ширину), вставляемую в откидное окно
• Панель можно комбинировать с другими элементами серии SUPRLAN Mosaic для создания единой системы управления кабелями
