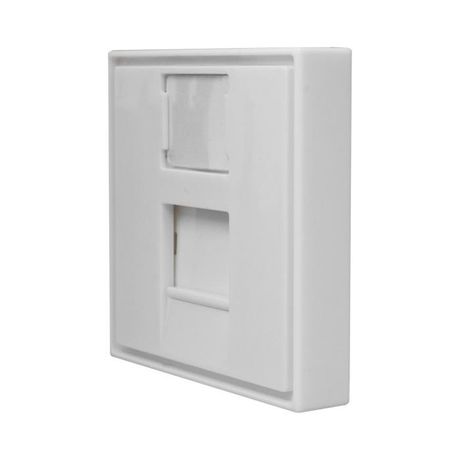

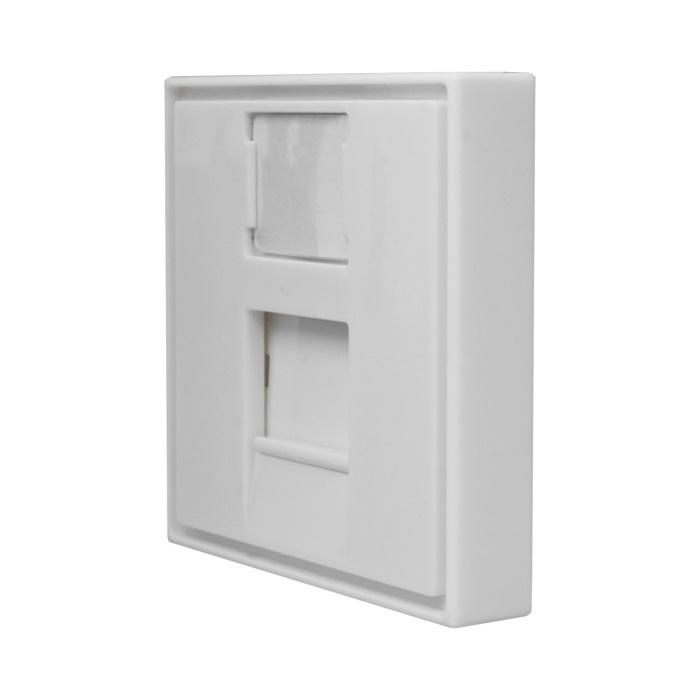

Панель лицевая 1 порт (45х45 Keystone шторка) (DIY упак.) - 10-0304-1 Net.on

Лицевая панель Suprlan 10-0304-1 - это компактная однопортовая панель формата 45×45 мм с защитной шторкой, предназначенная для установки одного модуля Keystone в распределительных коробках, кабель-каналах или настенных рамках. Простая, надёжная и удобная в эксплуатации, она идеально подходит для организованного подключения сетевых и телекоммуникационных устройств.

Назначение и область применения

Лицевая панель Suprlan 10-0304-1 используется для защиты и эстетичного оформления одного модуля Keystone - например, RJ45, USB, HDMI или других интерфейсов. Устанавливается в стандартную рамку 45×45 мм (французского типа), совместимую с системами Legrand Mosaic. Подходит для внутренней проводки в офисах, жилых помещениях, серверных шкафах, на рабочих местах и в зонах с высокой проходимостью, где важно сохранить чистоту контактов.

Технические характеристики

• Формат: 45 × 45 мм (стандарт французской системы)
• Количество портов: 1
• Материал корпуса: белый пластик
• Защита: механическая шторка, закрывающая модуль при отключении
• Маркировка: наличие окна для этикетки или бирки
• Установка: фиксация в рамке 45×45 мм через защёлки

Совместимость и монтаж

Панель Suprlan 10-0304-1 устанавливается в любые рамки с габаритами 45×45 мм, включая модели Legrand Mosaic. Для монтажа достаточно вставить панель в рамку до щелчка - защёлки фиксируют её без инструментов. Модуль Keystone предварительно устанавливается в панель перед монтажом всей сборки. Шторка открывается при вставке штекера и автоматически закрывается после извлечения. Крепление возможно как на стену, так и на кабель-канал с соответствующими кронштейнами.

Преимущества

• Шторка снижает риск попадания пыли и влаги в контактный разъём, продлевая срок службы модуля
• Белый цвет корпуса гармонирует с большинством интерьеров и рамочных систем
• Маркировочное окно позволяет быстро определить назначение порта без вскрытия
• Простая установка без болтов и инструментов - экономит время при монтаже
• Один порт обеспечивает минимализм и точечное подключение там, где не нужна многопортовая панель

Ограничения применения

• Подходит только для одиночных модулей Keystone - нельзя использовать для двух или более модулей одновременно
• Не предназначена для наружной установки без дополнительной герметизации
• Работает исключительно в сочетании с рамками 45×45 мм; несовместима с другими форматами (например, 86×86 мм)
• Пластиковый корпус не выдерживает механические удары - не рекомендуется для промышленных сред с высокой вибрацией

Примеры использования

• Интеграция Ethernet-розетки в домашнем офисе
• Подключение USB-зарядки в гостинице или холле
• Установка видеовхода HDMI в медиа-зоне
• Фиксация тестового порта в серверной комнате
• Заполнение свободного места в многослотовой рамке Legrand Mosaic одним модулем

Практические советы

• Перед установкой проверьте, что посадочный размер рамки точно соответствует 45×45 мм - даже небольшая погрешность может помешать фиксации
• Используйте самоклеящиеся бирки в маркировочном окне - они не выпадают и не стираются
• Если панель устанавливается в помещении с повышенной влажностью, дополнительно уплотните место входа кабеля термоусадкой
• Не используйте силу при вставке/извлечении штекера - шторка рассчитана на легкий контакт, а перегрузка может повредить механизм
• Suprlan 10-0304-1 - отличный вариант, когда нужно заменить старую панель без изменения всей системы: он полностью совместим с существующими рамками
