Панель лицевая 1 порт (45х45 Keystone шторка откидное маркировочное окно) (DIY упак.) - 10-0301-1 Net.on

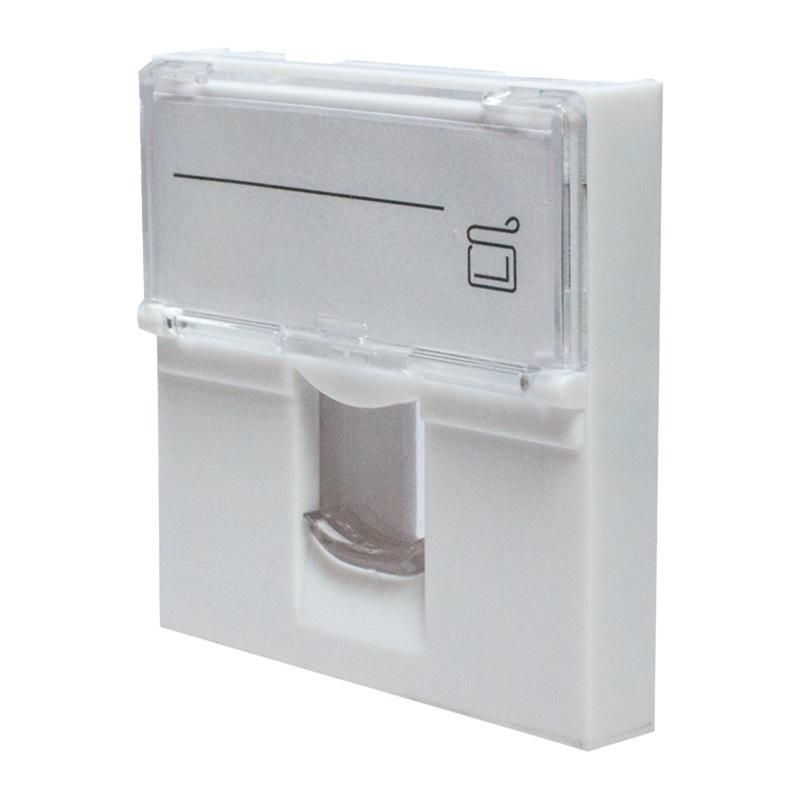

Панель лицевая 1 порт 45×45 Keystone со шторкой и откидным маркировочным окном от Suprlan (артикул 10-0301-1) - компактный элемент для организации точек подключения сетевых модулей в офисной и промышленной инфраструктуре. Подходит для установки в кабельные каналы, суппорты и другие совместимые конструкции.

Назначение и область применения

Панель используется для фиксации одиночного коммутационного модуля формата Keystone - например, RJ45, USB, HDMI или коаксиального разъёма. Обеспечивает чистый внешний вид и защиту контактов от пыли и случайных повреждений. Применяется там, где требуется аккуратная и надёжная точка доступа: рабочие столы, стеновые панели, телекоммуникационные шкафы, конвейеры, оборудование с частой заменой кабелей.

Технические характеристики

• Формат: Keystone 45×45 мм - стандартный размер для большинства современных панелей и рамок
• Количество портов: один
• Материал корпуса: термостойкий пластик, устойчивый к механическим нагрузкам
• Защита порта: откидная шторка из прочного пластика, предотвращает попадание пыли и мусора
• Маркировочное окно: откидное, размер 11×14 мм - позволяет наклеивать этикетки или писать маркером
• Способ крепления: защёлки, обеспечивающие быструю установку и демонтаж без инструментов

Совместимость и монтаж

Панель совместима со всеми модулями стандарта Keystone - как экранированными (STP), так и неэкранированными (UTP). Устанавливается в любую конструкцию с соответствующими отверстиями 45×45 мм: кабельные каналы, настольные суппорты, потолочные короба, панели управления. Для монтажа достаточно вставить панель до щелчка - защёлки автоматически фиксируют её. Нет необходимости в сверлении или использовании винтов.

Преимущества

• Закрываемая шторка продлевает срок службы модуля, особенно в запылённых средах
• Откидное маркировочное окно удобно для идентификации порта без снятия панели
• Установка занимает несколько секунд - снижает время монтажа и обслуживания
• Не требует специальных инструментов - подходит для самостоятельной сборки
• Стандартный размер обеспечивает универсальную совместимость с продукцией других производителей

Ограничения применения

• Не предназначен для установки в условиях постоянного воздействия воды или высокой влажности - отсутствует защита IP
• Не рассчитана на многократное открывание/закрывание шторки в режиме интенсивной эксплуатации - срок службы механизма ограничен
• Размер маркировочного окна мал - не подходит для длинных подписей; рекомендуется использовать короткие метки (например, “PC-03”, “VoIP”)
• Поддерживает только один модуль - нельзя расширить количество портов без дополнительных панелей

Примеры использования

• На рабочем месте сотрудника: подключение Ethernet-кабеля к компьютеру через модуль RJ45
• На производственной линии: подключение датчиков или контроллеров через USB или RS-485
• В серверной комнате: временная точка подключения тестового оборудования
• В учебных классах: организация переносных рабочих станций с быстрой переукладкой кабелей

Практические советы

• Перед установкой проверьте внутренние габариты монтируемой конструкции - отверстие должно точно соответствовать 45×45 мм
• Используйте маркеры с устойчивой краской для маркировки - обычные фломастеры могут выцвести
• Не используйте силу при установке - если панель не встаёт легко, проверьте наличие деформаций или лишних деталей внутри канала
• Для помещений с высокой запылённостью регулярно закрывайте шторку после подключения кабеля
• Артикул 10-0301-1 от Suprlan можно сочетать с другими панелями этой же серии - они имеют единый дизайн и систему крепления
