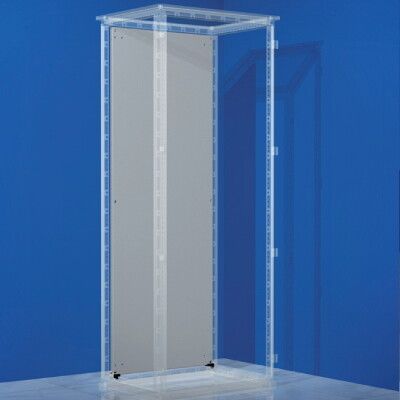

Панель монтажная для шкафа RAM BLOCK CQE 2000х400мм DKC R5PCE2040 ДКС

Плата монтажная для шкафов DAE/CQE 2000 x 400 мм - элемент конструкции шкафов серии RAM block от DKC, предназначен для жесткого крепления тяжелого электрооборудования внутри шкафа. Артикул r5pce2040 соответствует габаритам шкафов высотой 2000 мм и шириной 400 мм, обеспечивая равномерную распределенную нагрузку до 600 кг.

Назначение и область применения

Плата монтажная используется для фиксации устройств автоматизации, релейной защиты, контроллеров, преобразователей частоты и другого тяжелого оборудования внутри шкафов DAE и CQE. Применяется в промышленных объектах: на заводах, в насосных станциях, энергообъектах, где требуется устойчивый монтаж с возможностью перегрузки. Подходит для вертикального расположения в шкафах с высотой 2000 мм и глубиной 400 мм.

Технические характеристики

• Размеры: 1883 мм (высота) × 286 мм (ширина)
• Толщина материала: 3 мм
• Материал: сталь с оцинкованным покрытием
• Перфорация: есть - для крепления кронштейнов и направляющих
• Нагрузка: до 600 кг (номинальная)
• Соответствие нормативу: ГОСТ 50827.3-2009

Совместимость и монтаж

Плата совместима исключительно со шкафами серии RAM block моделей DAE и CQE с габаритами 2000×400 мм. Устанавливается горизонтально между боковыми стенками шкафа. Крепление осуществляется через перфорированные отверстия с помощью болтов M6 или самонарезающих винтов. Для точного выравнивания рекомендуется использовать уровень. Монтаж допускается только после окончательной сборки рамы шкафа.

Безопасность и стандарты

Изготовлена согласно требованиям ГОСТ 50827.3-2009, регламентирующему безопасность электрощитового оборудования. Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности. Выдерживает механические нагрузки, характерные для промышленной среды, включая вибрацию и удары.

Преимущества

• Увеличенная толщина стали (3 мм) против обычных 1–1,5 мм - снижает прогиб под нагрузкой
• Оцинкование обеспечивает долгую жизнь даже в сыром воздухе
• Перфорация позволяет легко адаптировать расположение оборудования без сверления
• Поддерживает максимальную нагрузку 600 кг - выше аналогичных решений

Ограничения применения

• Не для шкафов других серий или размеров - например, 1600 мм или 600 мм шириной
• Запрещено использование вне закрытых шкафов - не является самостоятельным изделием
• Не рассчитана на постоянную динамическую нагрузку (например, работающие двигатели без демпферов)
• Не подходит для помещений с химически активными испарениями - цинк может подвергнуться коррозии

Примеры использования

• Установка частотных преобразователей мощностью более 15 кВт в шкафу DAE
• Фиксация нескольких PLC-блоков и реле большой массы в одном уровне
• Монтаж силовой части системы управления насосной станцией
• Размещение аккумуляторных батарей в автономных системах питания

Практические советы

• Проверьте перед монтажом, что шкаф имеет правильные внутренние размеры - отклонение +-5 мм недопустимо
• При установке тяжелого оборудования начинайте с нижней зоны платы - так снижается риск деформации
• Используйте антивибрационные прокладки под оборудование, чтобы продлить срок службы платы
• Не используйте пластиковые крепежи - они не выдерживают вес и вызывают люфт
• При необходимости доработки перфорации применяйте только метчики и сверла подходящего диаметра - не увеличивайте отверстия
