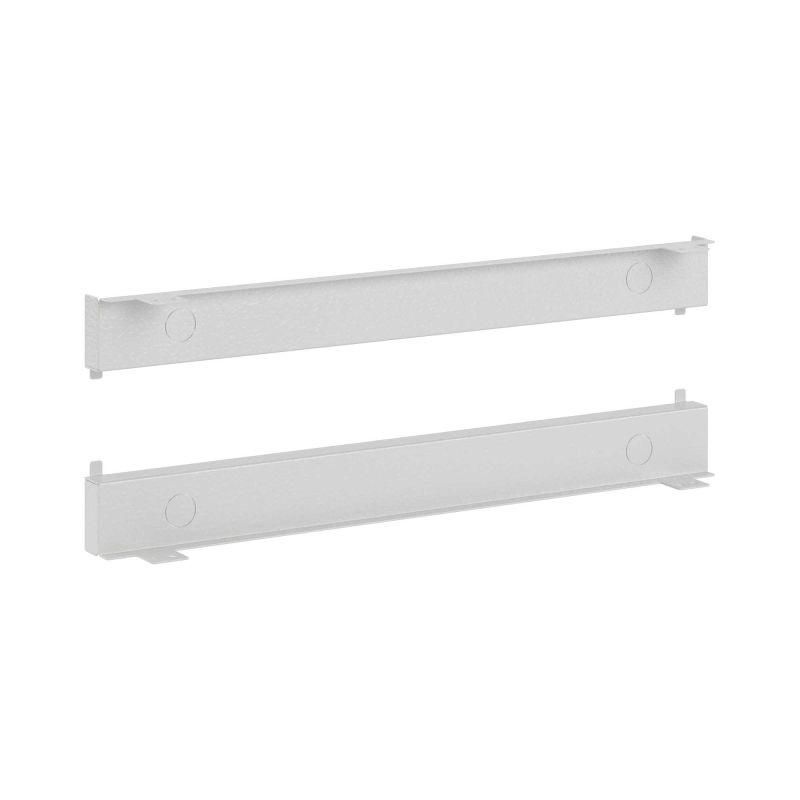

Накладная панель В=50 мм для внутренних поворотных панелей Ш=800, 1 упаковка – 2 шт - R5NPCD80 ДКС

Накладная панель В=50 мм для внутренних поворотных панелей Ш=800 мм, упаковка 2 шт. от бренда DKC (ДКС) - элемент защиты для шкафов НКУ, обеспечивающий герметичное перекрытие верхнего и нижнего края фасада при использовании поворотных пластронов R5NPI*. Артикул r5npcd80 входит в серию RAM power.

Назначение и область применения

Накладная панель используется для завершения внешнего вида и обеспечения механической защиты шкафов распределительного оборудования НКУ. Устанавливается на вертикальные стойки R5TE*M совместно с внутренними поворотными пластронами R5NPI*, чтобы закрыть зазор между корпусом шкафа и движущимися панелями. Применяется в промышленной автоматике, на производствах с оборудованием класса IP54–IP65, где требуется надёжное заполнение щелей в фасаде.

Технические характеристики

• Ширина: 800 мм
• Высота: 50 мм
• Материал: сталь с порошковым окрашиванием
• Цвет: серый
• Тип покрытия: закрытого типа - защищает от попадания пыли и влаги в зону соединений
• Количество в упаковке: 2 штуки

Совместимость и монтаж

Панель совместима исключительно со стойками серии R5TE*M. Монтаж осуществляется путём фиксации на предварительно смонтированные вертикальные направляющие с помощью встроенных крепёжных выступов. Для правильной установки необходимо соблюдать шаг крепления, соответствующий габаритам стоек R5TE*M. Установка возможна только после сборки основного каркаса шкафа и монтажа поворотных пластронов R5NPI*. Каждая панель рассчитана на одну сторону - верхнюю или нижнюю - одного шкафа.

Преимущества

• Изготовлена из прочной стали с антикоррозийным покрытием - долговечна даже в условиях повышенной влажности и пыли
• Форма и размер точно соответствуют стандартам серии RAM power - гарантирует плотную посадку без зазоров
• Серый цвет гармонирует с остальной фурнитурой DKC, снижает контрастность и улучшает эргономику обслуживания
• Упакованы парно - удобно для одновременной замены верхней и нижней панелей

Ограничения применения

• Не горизонтальные поверхности - предназначена только для вертикальных стоек R5TE*M
• Не совместима с другими сериями шкафов, кроме RAM power
• Не является самостоятельным элементом безопасности - требует наличия поворотных пластронов R5NPI* внутри шкафа
• Работает только в составе готовой системы; не рекомендовано использовать отдельно или в модификациях с изменённой конструкцией рамы

Примеры использования

• Защита верхней и нижней границы шкафа управления насосной станцией
• Заполнение торцов шкафа частотного регулятора на конвейере
• Обрамление фасада распределительного пункта в цехе с высокой запылённостью
• Завершение сборки шкафа НКУ в пищевой промышленности, где важна целостность защитного экрана

Практические советы

• Перед монтажом проверьте соответствие ширины 800 мм и высоты 50 мм вашему шкафу - отклонение более +-2 мм может вызвать перекос
• При работе в среде с химическими испарениями дополнительно контролируйте состояние красочного слоя - при появлении царапин рекомендуется обработка антивандальным лаком
• Не используйте силовые методы при установке - панель имеет тонкий профиль и легко деформируется
• Артикул r5npcd80 всегда заказывается комплектом из двух панелей - одна для верха, другая для низа. Одиночная замена невозможна без потери функциональности
