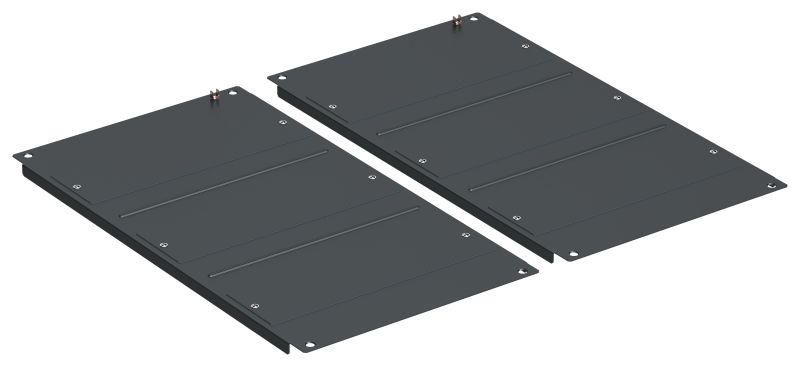

Панель основания шкафа LINEA S 800х1000мм черная (2шт/компл) - LS-BP05-800-1000 IEK

Панель основания шкафа 800х1000мм черная (комплект 2 шт) от ITK (IEK) серии LINEA S предназначена для герметизации нижней части электрических шкафов, обеспечивая защиту от пыли и улучшая работу систем охлаждения. Комплект из двух панелей позволяет легко адаптировать установку под различные типы шкафов.

Назначение и область применения

Панель основания шкафа 800х1000мм черная (комплект 2 шт) используется для закрытия нижнего пространства электрощитовых шкафов. Она предотвращает проникновение пыли, опилок, влаги и сторонних предметов внутрь шкафа, что особенно важно в промышленной среде. Также панель способствует более равномерному распределению воздушных потоков в системах принудительного охлаждения, увеличивая эффективность вентиляции.

Подходит для шкафов, установленных на полу в цехах, на производстве, в автоматизированных линиях, на транспорте и в других условиях с высокой запылённостью.

Технические характеристики

• Размеры: 800 × 1000 мм
• Материал: сталь - прочная, устойчивая к деформациям поверхность
• Цвет: чёрный - соответствует стандартной цветовой гамме промышленного оборудования
• Тип изделия: фальш-панель - не несёт нагрузку, служит исключительно для защиты и эстетики
• Общая площадь кабельных вводов: до 1500 см² - возможность пропуска большого количества кабелей через съёмные заглушки
• Комплект: 2 штуки - одна панель на каждую сторону шкафа (при необходимости)

Совместимость и монтаж

Панель основания шкафа 800х1000мм черная (комплект 2 шт) совместима со шкафами серии LINEA S от ITK (IEK), имеющими соответствующий внешний габарит. Устанавливается на нижнюю раму шкафа с помощью болтов или защёлок - зависит от модели корпуса.

Заглушки на панелях легко снимаются без инструментов - позволяют вставлять кабельные вводы любого стандарта, подходящего по диаметру. Для точного монтажа проверьте наличие вырезов под крепление на вашем шкафе - панель не имеет собственных отверстий под крепёж, они должны совпадать с конструкцией шкафа.

Безопасность и стандарты

Панель оснащена встроенными контактами и проводниками заземления, обеспечивающими надёжное соединение с корпусом шкафа. Это соответствует требованиям безопасности по ГОСТ Р 51321.1 и IEC 61439-1 для электроустановок низкого напряжения.

Преимущества

• Съёмные заглушки - позволяют менять тип кабельных вводов без замены всей панели
• Большое суммарное окно для кабелей (1500 см²) - снижает риск перегрева и механического повреждения жил
• Интегрированное заземление - исключает необходимость дополнительного подключения медного провода
• Стальная конструкция - долговечна, не боится ударов и вибраций
• Чёрный цвет - маскирует следы загрязнений, хорошо сочетается с другими элементами шкафа

Ограничения применения

Панель не предназначена для использования вне шкафов - она не является самостоятельным элементом конструкции. Не рекомендуется применять в условиях постоянного контакта с химически активными жидкостями или агрессивными парами без дополнительной защиты. Максимальная температура окружающей среды - до +50 C, согласно классификации шкафов LINEA S.

Примеры использования

• Шкаф управления насосной станцией - предотвращает попадание грязи и воды с пола
• Автоматическая линия сборки - обеспечивает чистоту внутри шкафа при работе с металлической стружкой
• Щитовая в цеху с пескоструйной обработкой - защищает от пылевых отложений
• Электрощит на открытой площадке - снижает риск проникновения пыли даже при слабой герметичности дверей

Практические советы

• Перед установкой убедитесь, что нижняя рама шкафа имеет правильную форму и размер - панель не подлежит подгонке
• Не используйте слишком толстые кабели - максимальный суммарный проход ограничен 1500 см²; превышение может вызвать перегрев
• При частой замене кабелей выбирайте щеточные вводы - они удобнее в обслуживании, чем пробки
• Проверяйте целостность заземляющих контактов после каждого демонтажа - они могут ослабнуть при многократной установке
• Комплект из двух панелей предназначен для двустороннего монтажа - если шкаф односторонний, вторую панель можно использовать как запасную
