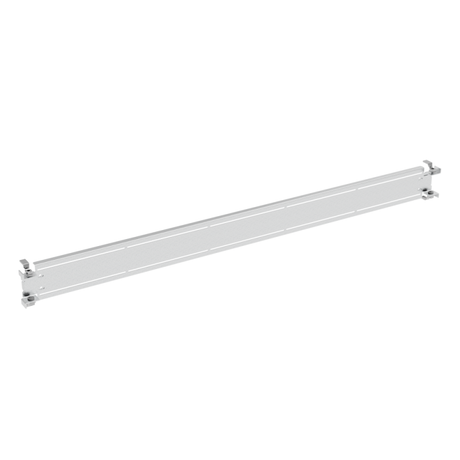

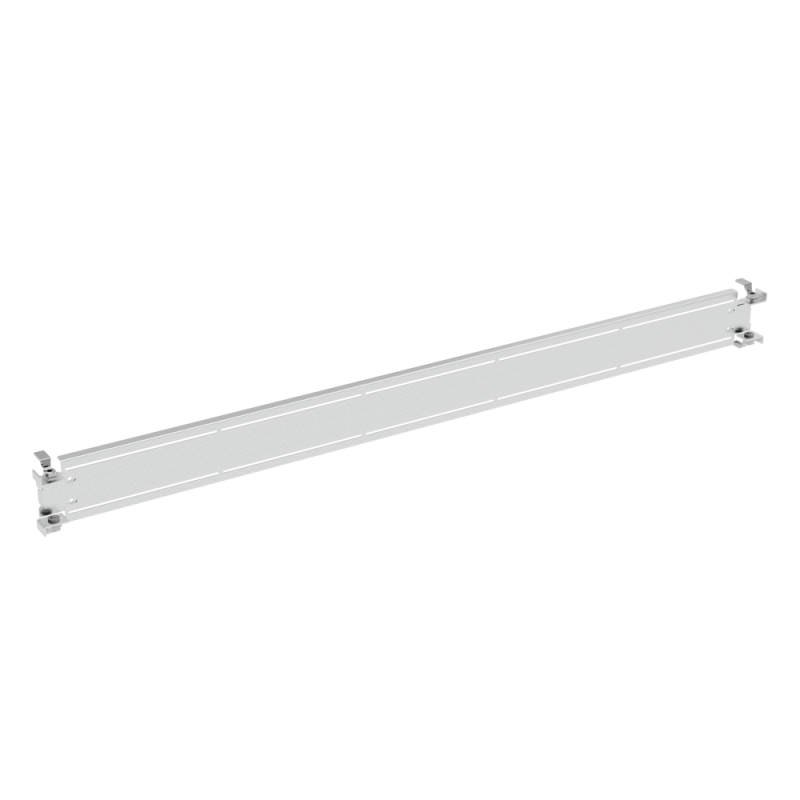

Панель отсека глухая Ш=400 В=200 | 307113 КЭАЗ

Панель отсека глухая Ш400 В200 от КЭАЗ - это соединительный элемент из оцинкованной стали, предназначенный для создания герметичных перегородок внутри распределительных устройств серии OptiBox M. Артикул 307113 обеспечивает надёжное секционирование между модулями, сохраняя целостность корпуса.

Назначение и область применения

Панель отсека глухая Ш400 В200 используется для физического разделения внутренних отсеков в компактных распределительных устройствах. Применяется там, где необходимо изолировать друг от друга цепи управления, силовые участки или оборудование различного класса защиты. Подходит для установки в шкафах серии OptiBox M, а также в других системах с аналогичными габаритами.

Технические характеристики

• Размеры: ширина 400 мм, высота 200 мм
• Материал: оцинкованная сталь толщиной 1,5 мм
• Исполнение: соединительный элемент боковой - устанавливается вертикально между смежными отсеками
• Цвет: естественный цвет оцинкованной стали - без покраски
• Тип изделия: панель глухая - без проёмов, отверстий или окон

Совместимость и монтаж

Панель отсека глухая Ш400 В200 совместима исключительно с конструкцией шкафов серии OptiBox M от КЭАЗ. Установка осуществляется на предварительно подготовленные направляющие или крепёжные планки внутри корпуса. Для фиксации используются самонарезающие винты или заклёпки - в комплект не входят. Габариты 400×200 мм соответствуют стандартным шагам сборки OptiBox M, что позволяет использовать панель как замену или дополнение к базовым секциям.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,5 мм
• Устойчивость к коррозии за счёт цинкового покрытия
• Не требует дополнительной обработки - готова к установке сразу после доставки
• Обеспечивает жёсткую границу между зонами, снижает риск электромагнитных помех и случайного контакта

Ограничения применения

• Не предназначен для использования вне рамок шкафов OptiBox M - несовместима с другими сериями из-за точного соответствия габаритов
• Не имеет отверстий для кабелей, проводов или труб - нельзя применять как проходную перегородку
• Не рассчитана на нагрузки выше собственного веса - не служит несущей конструкцией
• Не рекомендуется для внешней установки - не имеет степень защиты IP

Примеры использования

• Разделение силового и управляющего отсека в автоматическом щите станка
• Изоляция входного коммутационного аппарата от группы выходных контакторов
• Формирование временной перегородки при модульном расширении шкафа OptiBox M
• Защита чувствительной аппаратуры от вибраций и электромагнитных воздействий соседних цепей

Практические советы

• Перед монтажом проверьте соответствие размеров панели Ш400 В200 месту установки - даже небольшое отклонение может затруднить сборку
• Если требуется пропуск кабеля через перегородку - используйте специальные проходные вставки, а не сверление панели
• При необходимости заземления - приварите или прикрепите перемычку к краю панели, так как цинковое покрытие не гарантирует хорошего электрического контакта
• Артикул 307113 - это запчасть для ремонта и доработки уже установленных шкафов; заказывайте её в паре с другими элементами OptiBox M для согласованности системы
