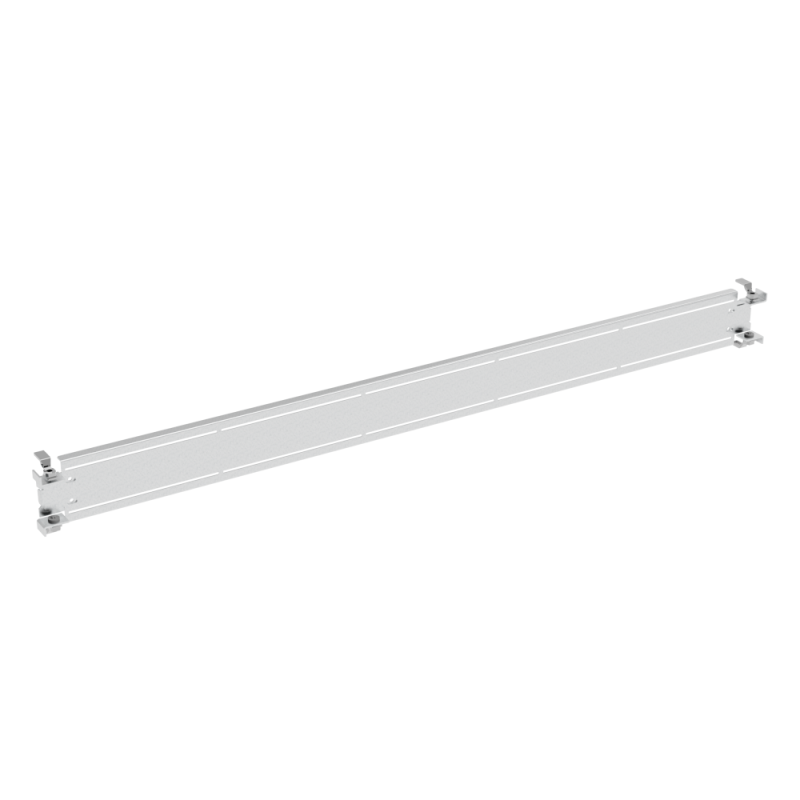

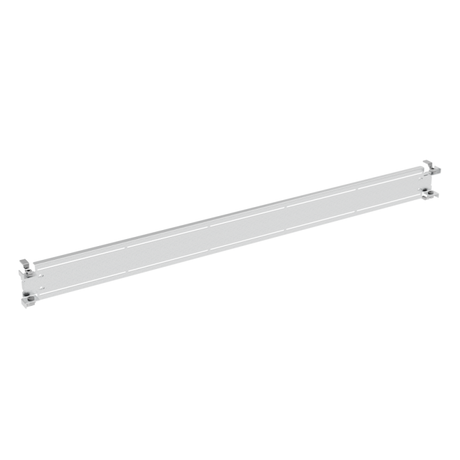

Панель отсека глухая Ш=600 В=250 | 307123 КЭАЗ

Панель отсека глухая Ш600 В250 от КЭАЗ - это соединительный элемент из оцинкованной стали, предназначенный для создания герметичных перегородок внутри распределительных устройств серии OptiBox M. Артикул 307123 обеспечивает надёжное секционирование между модулями, сохраняя целостность корпуса.

Назначение и область применения

Панель отсека глухая Ш600 В250 используется для физического разделения внутренних отсеков в компактных распределительных устройствах. Применяется там, где необходимо изолировать друг от друга цепи управления, силовые участки или оборудование разного класса защиты. Подходит для установки в шкафах серии OptiBox M, используемых на промышленных объектах, в энергообъектах и на транспорте.

Технические характеристики

• Размеры: ширина 600 мм, высота 250 мм
• Материал: оцинкованная сталь толщиной 1,5 мм
• Исполнение: соединительный элемент боковой - устанавливается вертикально между смежными отсеками
• Цвет: естественный цвет оцинкованной стали - без покраски
• Тип изделия: панель отсека глухая - не имеет проёмов для проводов или аппаратов

Совместимость и монтаж

Панель совместима исключительно с конструкцией шкафов серии OptiBox M от КЭАЗ. Установка выполняется путём крепления к раме шкафа с помощью болтов или специальных зажимов, предусмотренных в проекте корпуса. Для правильной сборки важно соблюдать шаг крепёжных отверстий - они соответствуют стандартным габаритам OptiBox M. Не рекомендуется использовать с другими сериями шкафов - возможны проблемы с точностью посадки и герметичностью.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,5 мм
• Устойчивость к коррозии за счёт цинкового покрытия
• Не требует дополнительной обработки - готова к установке сразу после доставки
• Обеспечивает жёсткую фиксацию и предотвращает деформацию стенок шкафа при нагрузках

Ограничения применения

• Не предназначен для использования вне шкафов OptiBox M - несовместима с другими типами корпусов
• Не имеет отверстий для кабелей - для прохода проводов требуется дополнять её переходными муфтами или кабельными вводами
• Не рассчитана на внешнюю эксплуатацию - применяется только во внутренней части закрытых щитов
• Не является элементом защиты от электромагнитных помех - не экранирует сигналы

Примеры использования

• Разделение силового отсека и отсека автоматики в одном шкафу OptiBox M
• Изоляция входного рубашки от выходных групп в распределительном пункте
• Формирование временного отсека для тестирования оборудования перед окончательной сборкой

Практические советы

• Перед монтажом проверьте соответствие размеров панели Ш600 В250 месту установки - даже небольшое отклонение может затруднить сборку
• При необходимости прокладки кабелей через панель - используйте кабельные вводы IP54/IP65, установленные дополнительно
• Не используйте сварку для доработки - повредится цинковое покрытие, что снижает долговечность
• Артикул 307123 - единственный номер для этой модели; другие артикулы КЭАЗ с аналогичным названием могут отличаться по габаритам
