Панель отсека глухая Ш=600 В=350 | 307125 КЭАЗ

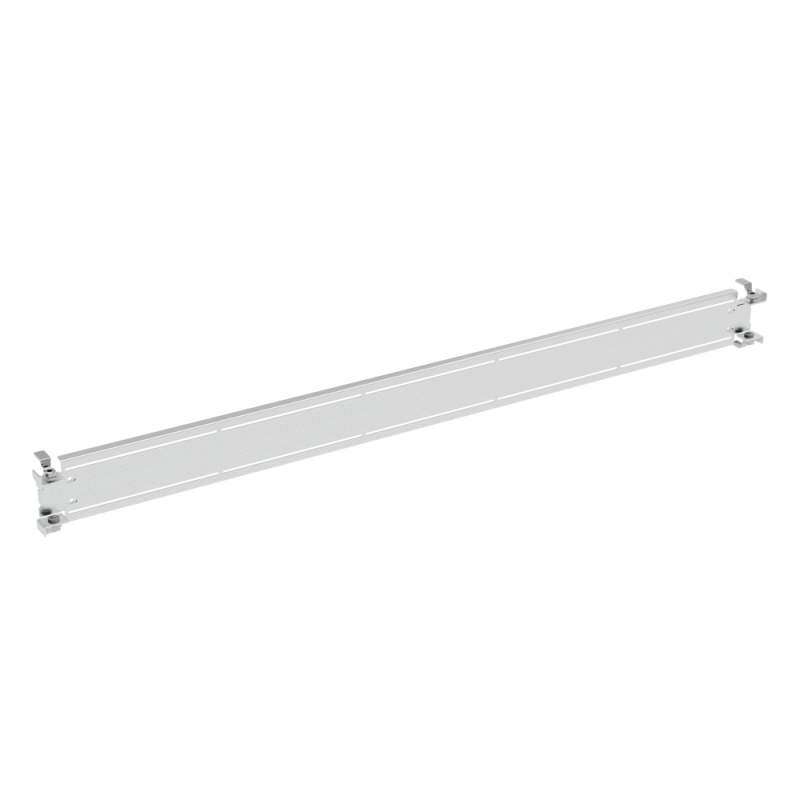

Панель отсека глухая Ш600 В350 от КЭАЗ - это соединительный элемент из оцинкованной стали, предназначенный для создания герметичных перегородок внутри распределительных устройств серии OptiBox M. Применяется для разделения зон оборудования, обеспечивая безопасную и компактную организацию внутреннего пространства.

Назначение и область применения

Панель отсека глухая Ш600 В350 используется для физического разделения отсеков внутри шкафов и ящиков распределительного оборудования. Она не имеет проёмов - полностью глухая, что исключает доступ между смежными зонами. Подходит для установки в силовых щитах, пунктах управления, трансформаторных подстанциях и других устройствах, где требуется изоляция цепей или предотвращение распространения дуги.

Технические характеристики

• Размеры: ширина 600 мм, высота 350 мм
• Материал: оцинкованная сталь толщиной 1,5 мм
• Исполнение: соединительный элемент боковой
• Цвет: естественный (серебристый, без покраски)
• Тип изделия: панель отсека глухая

Совместимость и монтаж

Панель отсека глухая Ш600 В350 совместима с корпусами серии OptiBox M от КЭАЗ. Устанавливается на направляющие или крепёжные планки внутри шкафа. Для монтажа требуются стандартные болты или самонарезающие винты, соответствующие толщине материала (1,5 мм). Габариты позволяют использовать её как вертикальную перегородку между соседними отсеками. Не предназначен для самостоятельного крепления вне рамки шкафа.

Преимущества

• Высокая механическая прочность благодаря толстой оцинкованной стали
• Устойчивость к коррозии за счёт цинкового покрытия
• Стандартные габариты обеспечивают точную сборку без доработок
• Не требует дополнительной обработки - готова к установке

Ограничения применения

• Не является элементом защиты от внешних воздействий - не имеет степени IP
• Не применяется в качестве лицевой крышки или двери шкафа
• Подходит только для внутренней установки в металлических шкафах серии OptiBox M
• Не рекомендуется для сред с агрессивными химикатами - цинк уязвим к кислотным парам

Примеры использования

• Разделение входного и выходного отсеков в распределительном щите
• Изоляция автоматических выключателей от контакторов в одном шкафу
• Формирование отдельных зон для контрольных цепей и силовых модулей
• Обустройство перегородок в шкафах для промышленных станков и конвейеров

Практические советы

• Перед монтажом проверьте соответствие размеров панели Ш600 В350 внутреннему пространству шкафа - допуск по ширине должен быть минимум 5–10 мм на свободную посадку
• При использовании нескольких панелей в одном шкафу соблюдайте равномерное расстояние между ними для удобства обслуживания
• Не используйте эту панель вместо двери или передней стенки - она не рассчитана на нагрузки снаружи
• При необходимости можно просверлить отверстия под кабельные вводы, но после этого необходимо обработать кромки антикоррозийным составом
