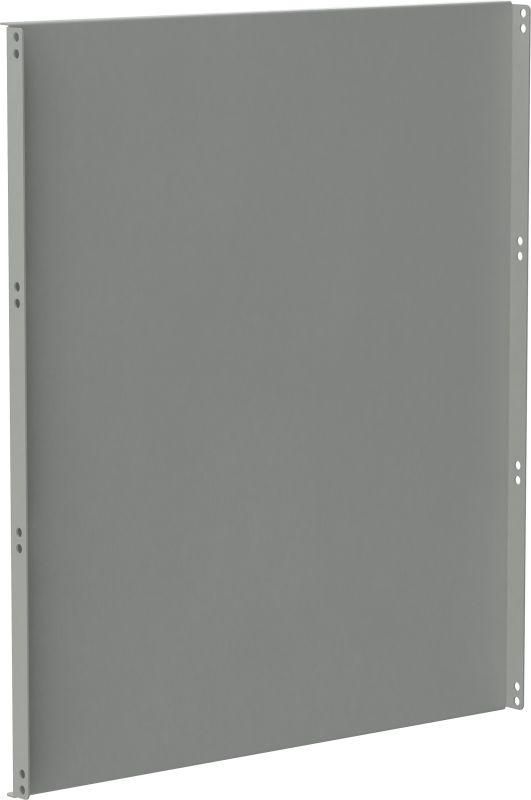

Панель секционная внутренняя задняя 4B 600х600 FORMAT IEK FO-00-FPS-060-060

Панель секционная внутренняя задняя 4B 600х600 от IEK (ИЭК), артикул fo-00-fps-060-060, предназначена для защиты персонала от случайного контакта с токоведущими элементами внутри распределительных устройств при открытой задней двери. Эта панель входит в серию FORMAT и используется в комплектации шкафов управления и силовых щитов.

Назначение и область применения

Панель секционная внутренняя задняя 4B 600х600 устанавливается внутри электрощитового оборудования для создания физического барьера между оператором и опасными токоведущими частями. Применяется там, где требуется соблюдение требований безопасности при обслуживании или ремонте - например, при открывании задней двери шкафа для проверки кабельных соединений или замены автоматических выключателей.

Технические характеристики

• Размеры: 600×600 мм - соответствует стандартным габаритам шкафов серии FORMAT
• Материал: сталь - обеспечивает механическую прочность и долговечность
• Отделка: порошковое покрытие - защищает от коррозии, устойчиво к царапинам и химическим воздействиям
• Цвет: серый - совместим с цветовой гаммой большинства промышленных шкафов
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию в условиях производства

Совместимость и монтаж

Панель секционная внутренняя задняя 4B 600х600 разработана для установки в шкафы серии FORMAT от IEK. Крепление осуществляется через предварительно выполненные отверстия - не требует сверления. Установка выполняется после сборки основной рамы шкафа и до монтажа внутреннего оборудования. Для правильной работы важно, чтобы глубина шкафа была достаточна для размещения панели без перегрузки конструкции.

Безопасность и стандарты

Панель соответствует требованиям ГОСТ Р МЭК 61439-1 и ГОСТ Р 51321.1, обеспечивающим безопасность электроустановок низкого напряжения. Её применение снижает риск поражения электрическим током при работе с открытыми задними дверями шкафов.

Преимущества

• Высокая жесткость стали гарантирует сохранение формы даже при нагрузках
• Порошковое покрытие не требует периодической окраски и легко моется
• Стандартный размер 600×600 мм позволяет использовать панель как запасную деталь без переделок
• Серый цвет не выделяется среди других элементов шкафа, сохраняя эстетичный вид

Ограничения применения

• Не предназначена для внешней установки - не имеет герметизации и не защищена от осадков
• Не рекомендуется для использования в средах с высокой концентрацией агрессивных паров или кислот - порошковое покрытие не является химически стойким на уровне специализированных покрытий
• Не служит самостоятельным средством изоляции - должна использоваться в сочетании с другими мерами защиты (например, заземлением и блокировками)

Примеры использования

• Шкафы управления насосными станциями
• Распределительные устройства на конвейерных линиях
• Щиты автоматики в пищевой и фармацевтической промышленности
• Внутренние секции силовых ячеек в производственных цехах

Практические советы

• Перед монтажом проверьте соответствие размеров панели и внутренних габаритов шкафа - допуск по ширине/высоте не более +-2 мм
• Убедитесь, что все кабельные проходы и крепления оборудования не пересекаются с местом установки панели
• При необходимости можно дополнительно закрепить панель саморезами - хотя она уже фиксируется по контуру, дополнительные точки повышают надёжность
• Не используйте панель как опору для тяжёлых компонентов - её задача - защита, а не несущая функция
