Панель сенсорная DALI-901-11-1G-4SC-MIX-DT8-IN White (BUS/230В) (IP20 пластик) INTELLIGENT ARLIGHT 037196

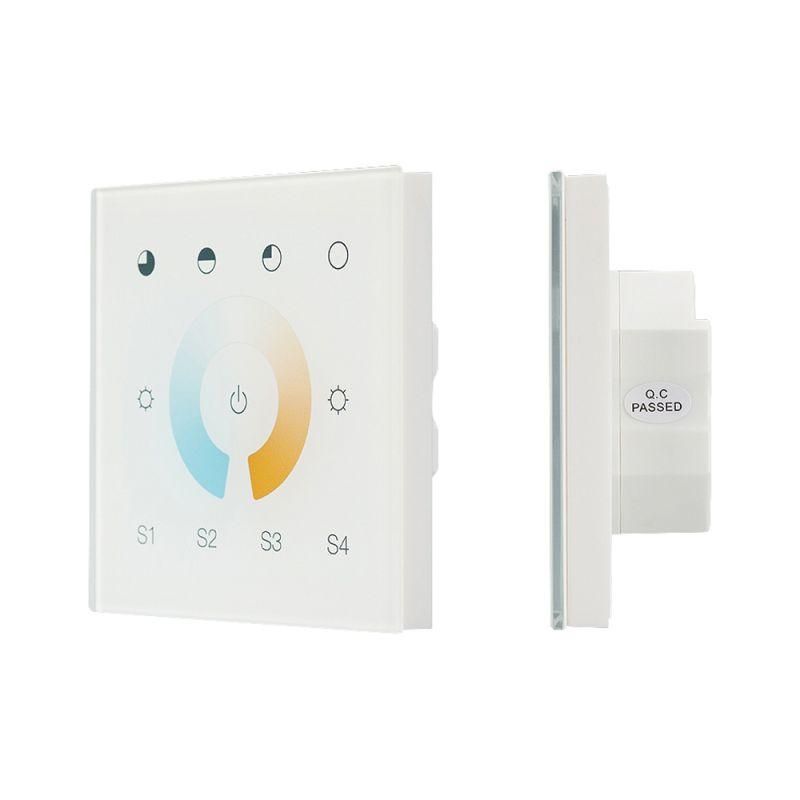

Панель сенсорная DALI-901-11-1G-4SC-MIX-DT8-IN White 230В IP20 пластик - это настенная встраиваемая панель с сенсорным управлением для регулировки светодиодных смешанных источников света. Устройство работает от сети 230 В или от шины DALI, обеспечивает управление до 64 устройств по протоколу DT8 и поддерживает четыре сохранённые сценария освещения. Бренд INTELLIGENT ARLIGHT предлагает эту модель как часть серии Панели сенсорные DALI.

Назначение и область применения

Панель сенсорная DALI-901-11-1G-4SC-MIX-DT8-IN White 230В IP20 пластик предназначена для точечного и централизованного управления освещением в помещениях с использованием LED-источников со смешанным спектром (например, CW+WW - тёплый и холодный белый). Подходит для офисов, гостиниц, медицинских учреждений, торговых зон и других объектов, где требуется мягкая регулировка уровня освещённости и температурной композиции света. Управление осуществляется через сенсорное кольцо и 11 кнопок - без механических переключателей.

Технические характеристики

• Тип управления: сенсорное (кольцо + 11 кнопок)
• Цвет корпуса: белый
• Материал: пластик
• Степень защиты: IP20 - защита от контакта с пальцами, не защищена от воды
• Напряжение питания: 230 В переменного тока или шина DALI
• Выходная мощность при питании от сети: до 100 мА для шины DALI
• Поддерживаемая система команд: DT8 (DiiA)
• Количество управляемых устройств: до 64
• Каналы на один адрес: два (CW+WW - холодный и тёплый белый)
• Ячейки памяти: 4 пользовательских сценария
• Установка: встраиваемая, настенная

Совместимость и монтаж

Панель сенсорная DALI-901-11-1G-4SC-MIX-DT8-IN White 230В IP20 пластик совместима с любыми DALI-DT8-совместимыми драйверами и источниками света, поддерживающими двухканальный адрес (CW+WW). Для работы необходимо подключение к шине DALI (двухпроводная линия) либо напрямую к фазе и нулю 230 В. При питании от сети 230 В панель выступает как источник питания для шины DALI - позволяет подключить до 64 устройств без внешнего источника питания шины. Монтаж выполняется в стандартную установочную коробку глубиной не менее 50 мм. Кабели подводятся снизу. Наличие сенсорного интерфейса исключает необходимость в механическом монтаже клавиш.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита IP20 предполагает использование только внутри помещений, вдали от влаги и пыли. Не предназначен для установки в сырых зонах, на улице или в производственных условиях с высокой запылённостью. Соответствует нормам ЕЭК для электрооборудования бытового и коммерческого назначения.

Преимущества

• Отсутствие механических элементов повышает долговечность и снижает риск отказа
• Четыре сохраняемые сценария позволяют быстро переключаться между режимами освещения (например, “рабочий”, “отдых”, “чистка”)
• Работа от шины DALI экономит место и провода - не требует отдельного источника питания
• Поддержка DT8 позволяет управлять двумя каналами одного светильника (тёплый/холодный белый) одним адресом - упрощает проектирование системы
• Белый цвет и плоский дизайн легко интегрируются в современные интерьеры

Ограничения применения

• Не подходит для установки во влажных помещениях (ванна, бассейн, кухня без защиты)
• Не работает с обычными DALI-устройствами без поддержки DT8 (только одноканальные)
• При питании от сети 230 В максимальная нагрузка на шину DALI - 100 мА; при большем количестве устройств потребуется внешний источник питания шины
• Не имеет функций автоматического управления (по движению, освещённости); только ручное управление
• Не поддерживает RGB-или RGBW-светильники - только CW+WW

Примеры использования

• Офисное помещение: переключение между “концентрация” (холодный белый) и “закончили день” (тёплый белый) одной кнопкой
• Гостиная отеля: сохранённые сценарии “ужин”, “просмотр фильма”, “утреннее пробуждение”
• Фармацевтический центр: точная настройка цветовой температуры для проверки препаратов
• Музей: мягкое изменение освещения экспонатов без изменения яркости

Практические советы

• Перед монтажом убедитесь, что все светильники в зоне управления поддерживают DT8 и имеют два канала (CW+WW)
• Если в системе более 20 устройств, используйте внешний источник питания шины DALI - даже при питании панели от сети 230 В
• При замене старой панели - отключите питание перед демонтажем, так как возможна подача напряжения через шину DALI
• Настройка сценариев выполняется через программатор DALI; панель сама не содержит интерфейса для редактирования - только вызов готовых режимов
• Проверьте посадочные размеры: типовая установочная коробка должна иметь внутреннюю глубину минимум 50 мм и диаметр отверстия около 85–90 мм
