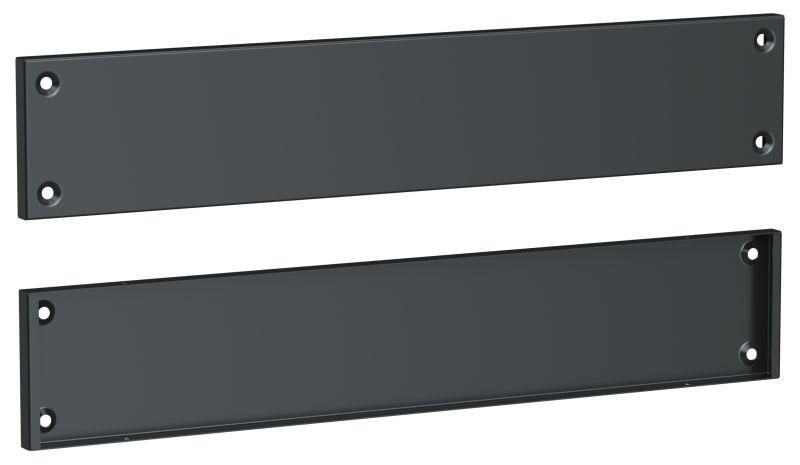

Панель цоколя ЩМП передняя/задняя 100х600 TITAN (уп.2шт) IEK TI-00D-PCF-010-060

Панель цоколя ЩМП передняя/задняя 100х600 мм RAL7021 (2 шт/комплект) от IEK предназначена для защиты нижней части щита управления типа TITAN при напольной установке. Комплект из двух панелей обеспечивает герметичную и прочную раму вокруг основного корпуса, улучшая долговечность и безопасность оборудования.

Назначение и область применения

Панели используются исключительно с корпусами ЩМП TITAN для создания цокольной рамы при напольном монтаже. Они защищают нижнюю часть щита от механических повреждений, влаги, пыли и грязи, особенно в условиях производства, складов или объектов с повышенными требованиями к чистоте среды. Установка возможна как на готовые щиты, так и во время сборки новой системы.

Технические характеристики

• Размеры: 100 × 600 мм - высота 100 мм, длина 600 мм;
• Материал: сталь - обеспечивает жесткую и ударостойкую конструкцию;
• Цвет: серый (RAL 7021) - соответствует цветовой гамме корпусов TITAN;
• Количество в комплекте: две панели - одна передняя, одна задняя;
• Увеличиваемая высота: возможно stacking - монтаж нескольких уровней панелей друг на друга для повышения цоколя.

Совместимость и монтаж

Панель цоколя ЩМП передняя/задняя 100х600 мм RAL7021 совместима только с корпусами серии TITAN от IEK. Монтируется на нижний край основного щита с помощью самонарезающих болтов или заклепок, предусмотренных конструкцией корпуса. Для точного соединения необходимо использовать оригинальные крепления, входящие в комплект щита. Напрямую к полу панель не крепится - она фиксируется только к стенкам корпуса.

Преимущества

• Высокая механическая прочность благодаря стальной основе - выдерживает нагрузки при транспортировке и эксплуатации;
• Герметичная замкнутая форма снижает риск попадания пыли и жидкостей внутрь щита;
• Цвет RAL 7021 полностью соответствует корпусам TITAN - сохраняет эстетический вид всей установки;
• Возможность наращивания высоты позволяет адаптировать цоколь под условия площадки - например, над зоной сливов или перепадов уровня пола.

Ограничения применения

• Не для настенной установки - предназначен только для напольных щитов;
• Не совместим с другими сериями щитов (например, IEK Standard, EKF);
• Не является водоизолирующим элементом - не гарантирует IP54+ при открытых проходках; требуется дополнительная герметизация кабельных вводов;
• Не рекомендовано использование вне помещений без дополнительной защиты от осадков и прямого UV-воздействия.

Примеры использования

• Производственные участки - защита щитов управления станков от металлической стружки и масла;
• Логистические терминалы - предотвращение контакта с пылью и влагой на складских полах;
• Объекты ЖКХ - монтаж в подвале или техническом этаже, где есть риск затопления или загрязнения;
• Агрегированные распределительные пункты - когда нужна модульная система с регулируемой высотой цоколя.

Практические советы

• Перед монтажом проверьте, что нижние кромки корпуса ЩМП TITAN имеют ровный контакт с поверхностью панелей - искривление может вызвать зазоры;
• При использовании нескольких слоев панелей обязательно используйте одинаковые детали одного партии - различия в толщине могут нарушить вертикальную плоскость;
• После установки заполните все технологические зазоры между панелями и корпусом герметиком на базе силикона - это повысит степень защиты;
• Панель цоколя ЩМП передняя/задняя 100х600 мм RAL7021 (2 шт/комплект) храните в сухом месте до монтажа - даже стальная панель может окислиться при длительном воздействии влаги.
