Панель цоколя ЩМП передняя/задняя 100х300 TITAN (уп.2шт) IEK TI-00D-PCF-010-030

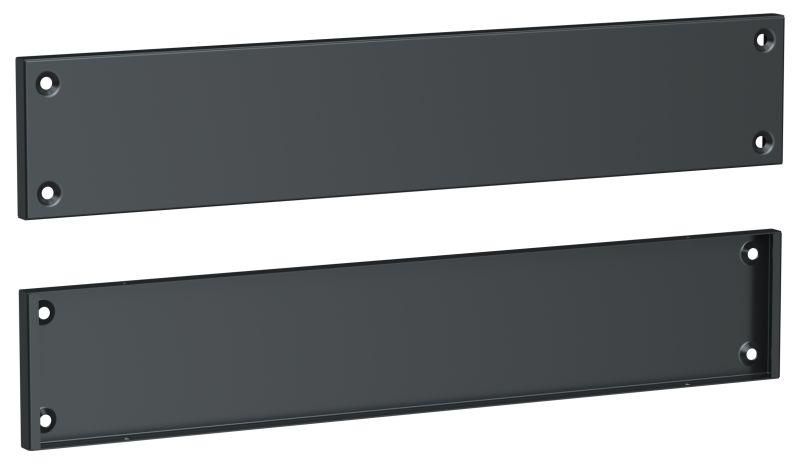

Панель цоколя ЩМП передняя/задняя 100×300 мм, серый, сталь, 2 шт в комплекте - элемент конструкции цоколя для напольного щита управления IEK TITAN. Эти панели обеспечивают фиксацию корпуса над уровнем пола, защищают нижнюю часть оборудования от механических повреждений и влаги, особенно в условиях производства или на улице.

Назначение и область применения

Панель цоколя ЩМП передняя/задняя 100×300 мм предназначена исключительно для сборки основания (цоколя) корпусов щитов управления IEK TITAN. Устанавливается сверху на опорные ножки и соединяется с боковыми панелями цоколя. Применяется только совместно с другими деталями цоколя серии TITAN. Подходит для помещений с повышенной влажностью, производственных зон, где требуется поднятие щита выше уровня пола - например, на заводах, в насосных станциях, на объектах ЖКХ.

Технические характеристики

• Размеры: 100 × 300 мм
• Материал: сталь
• Цвет: серый
• Количество в комплекте: 2 штуки (передняя и задняя панель)
• Толщина материала: не указана - соответствует стандартным требованиям жесткости для цоколя

Совместимость и монтаж

Панель цоколя ЩМП передняя/задняя 100×300 мм совместима только с корпусами ЩМП TITAN. Монтируется на верхние кромки металлических ножек цоколя с помощью самонарезающих винтов (не входят в комплект). Для сборки необходимы также две боковые панели цоколя того же типа. Каждая панель имеет предварительно просверленные отверстия под крепление. Высоту цоколя можно увеличивать, укладывая несколько слоёв таких панелей друг на друга - каждый новый уровень требует соблюдения горизонтального выравнивания.

Преимущества

• Высокая прочность стали обеспечивает долговечную защиту нижней части щита от ударов и деформаций
• Устойчивость к коррозии благодаря грунтовому покрытию серого цвета
• Готовые отверстия позволяют быстро закрепить панель без дополнительной подготовки
• Возможность модульного наращивания высоты цоколя снижает затраты на замену всего корпуса при необходимости поднять оборудование

Ограничения применения

• Не для настенной установки - предназначен только для напольных щитов
• Не работает автономно; требует наличия других частей цоколя (боковые панели, ножки)
• Не рассчитана на нагрузки выше массы самого щита + допустимое внутреннее оборудование
• Не рекомендовано использовать вне температурного диапазона, указанного для всей серии TITAN (обычно –40…+50 C)

Примеры использования

• Щит управления насосной станцией - панели цоколя поднимают корпус над возможными лужами и грязью
• Производственный участок с постоянной мойкой оборудования - защита от попадания воды и моющих средств
• Объекты с перепадами уровня пола - возможность регулировки высоты цоколя под конкретный рельеф помещения

Практические советы

• Перед монтажом проверьте, что все четыре стороны цоколя собраны одинаковой высотой - иначе щит будет перекашиваться
• При использовании нескольких уровней панелей обязательно используйте усиленные ножки и распределите вес равномерно
• При работе в агрессивной среде периодически осматривайте места крепления - возможно образование ржавчины на кромках
• Артикул ti-00d-pcf-010-030 всегда заказывается парой - одна панель не обеспечит целостность конструкции
• Запомните: эти панели - лишь составная часть системы цоколя IEK TITAN. Без остальных элементов они бесполезны
