Панель внутренняя глухая с винтовым креплением ШхВ 400х150 мм (DKC) - R5NFPI415 ДКС

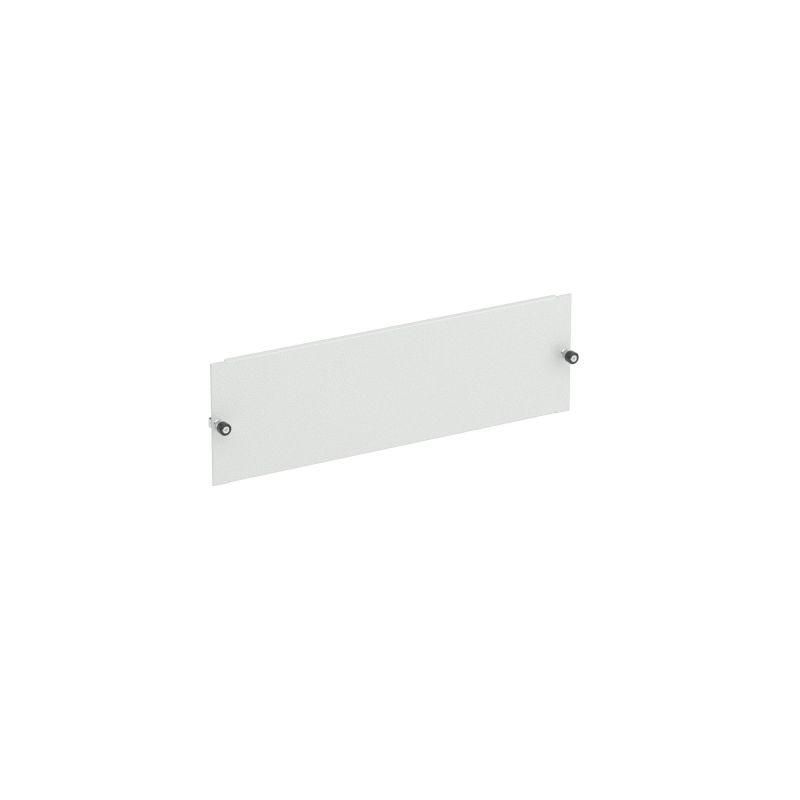

Панель внутренняя глухая с винтовым креплением 400x150 мм от DKC (ДКС), артикул r5nfpi415, предназначена для физического ограничения доступа к токоведущим элементам внутри электрощитов. Применяется в комплектации шкафов шириной 400 мм, обеспечивает надёжную изоляцию и устойчивую фиксацию.

Назначение и область применения

Панель внутренняя глухая с винтовым креплением 400x150 мм используется для закрывания участков внутри распределительных щитов, где находятся опасные токоведущие части - например, шины, клеммы или автоматические выключатели. Предназначена исключительно для внутренней установки, не является внешним корпусом. Подходит для шкафов стандартной ширины 400 мм, часто применяется в промышленных и коммерческих электроустановках.

Технические характеристики

• Размеры: 400 мм (длина) × 150 мм (высота)
• Материал: сталь - прочная, жесткая основа, устойчивая к деформациям
• Цвет: 7035 (серый матовый) - соответствует стандартным цветовым решениям для электрощитового оборудования
• Тип крепления: винтовое - позволяет плотно зафиксировать панель на раме или профилях шкафа
• Исполнение: с монтажным уголком - обеспечивает точную установку и дополнительную жёсткость при креплении

Совместимость и монтаж

Панель совместима со шкафами серии RAM power от DKC, а также с другими конструкциями, имеющими стандартную ширину 400 мм и возможность крепления через винты. Монтажный уголок требует предварительного сверления отверстий в боковой стенке шкафа или на направляющих. Для установки используются саморезы M3–M4 (не входят в комплект). Убедитесь, что зазор между панелью и соседними элементами не менее 5 мм - это предотвращает перегрев и механическое трение.

Безопасность и стандарты

Панель не имеет собственной степени защиты IP, так как предназначена для внутреннего монтажа в герметичном шкафе. Её применение соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для ограничения доступа к опасным частям. Не используйте панель вне закрытых электрощитов - она не защищает от внешних воздействий.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Удобство монтажа за счёт встроенного уголка - снижает риск перекоса
• Стандартные габариты обеспечивают совместимость с большинством серийных шкафов
• Цвет 7035 гармонирует с остальным оборудованием DKC, упрощает визуальный контроль

Ограничения применения

• Не предназначен для наружной установки - не защищён от влаги, пыли и температурных колебаний
• Не заменяет дверцу или лицевую панель - работает только как внутренний экран
• Не поддерживает кабельные вводы или окна для индикации - все отверстия должны выполняться дополнительно
• Подходит только для шкафов шириной 400 мм; для других размеров требуется другая модель

Примеры использования

• Закрытие верхней секции шкафа с силовыми контактными аппаратами
• Формирование изолированного пространства вокруг шинных систем в центре управления
• Разделение зон обслуживания и эксплуатации внутри одного щита
• Защита клеммных групп от случайного прикосновения при техобслуживании

Практические советы

• Перед монтажом проверьте, чтобы винтовые отверстия на уголке точно совпадали с отверстиями в профиле шкафа - иначе возникнет перекос
• Используйте антивибрационные прокладки под панель, если щит установлен на вибрирующем оборудовании
• Не затягивайте винты слишком сильно - это может повредить резьбу в стали или вызвать деформацию панели
• При необходимости доработки (например, просечки отверстий) используйте инструменты для работы с тонколистовой сталью - не применяйте плазменную резку
• Артикул r5nfpi415 - это часть серии RAM power; для аналогичных решений в других размерах обращайтесь к каталогу DKC
