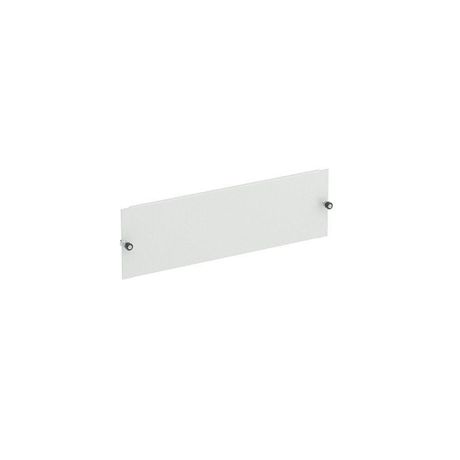

Панель внутренняя глухая с винтовым креплением ШхВ 800х50 мм | R5NFPI805 DKC ДКС

Панель внутренняя глухая с винтовым креплением 800х50 мм DKC - элемент конструкции электрического шкафа, обеспечивающий механическую защиту и фиксацию внутри корпуса. Применяется в шкафах шириной 800 мм для изоляции токоведущих компонентов. Артикул r5nfpi805, серия RAM power.

Назначение и область применения

Панель внутренняя глухая с винтовым креплением 800х50 мм DKC используется для создания сплошной перегородки внутри электрощита. Она предотвращает случайный доступ к токоведущим частям, обеспечивает жесткость конструкции и служит опорой для кабельных трасс или оборудования. Подходит для установки в шкафах шириной 800 мм, где требуется вертикальная фиксация на уровне 50 мм по высоте. Часто применяется в распределительных щитах, системах автоматизации и промышленном оборудовании.

Технические характеристики

• Размеры: 800 мм (длина) × 50 мм (высота)
• Материал: сталь - обеспечивает прочность и устойчивость к деформации
• Цвет: 7035 (серый матовый) - соответствует стандартному цвету промышленного электрооборудования
• Тип крепления: винтовое - позволяет надежно закрепить панель саморезами или болтами
• Исполнение: монтажный уголок - панель имеет гнутые кромки для повышения жесткости и удобства фиксации

Совместимость и монтаж

Панель совместима со шкафами стандарта DIN и другими рамными конструкциями шириной 800 мм. Для монтажа используются винты M4–M6, которые заводятся в заранее подготовленные отверстия по краям панели. Установка выполняется параллельно боковым стенкам шкафа. Монтажный уголок позволяет плотно прижать панель к профилю без дополнительных кронштейнов. Рекомендуется использовать антивибрационные прокладки при монтаже рядом с вибрирующим оборудованием.

Преимущества

• Высокая механическая прочность благодаря стальной основе и усиленным кромкам
• Удобство сборки - не требует сварки или специальных инструментов
• Стандартные размеры позволяют заменить аналогичные детали других производителей
• Не требует обслуживания - не подвержена коррозии при использовании во внутренних условиях

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и пыли
• Не рассчитана на нагрузки выше веса собственной конструкции - не следует использовать как несущий элемент
• Подходит только для шкафов шириной 800 мм; для других размеров потребуется другая панель
• Не является изолирующей конструкцией по электробезопасности - не заменяет изоляторы или экраны

Примеры использования

• Фиксация внутри силового шкафа для отделения контакторов от клеммных колодок
• Перегородка между зонами управления и силовой частью в АСУ ТП
• Опора для кабельных каналов в промышленных пультах управления
• Заглушка свободного участка в шкафу DKC серии RAM power для эстетики и безопасности

Практические советы

• Проверьте посадочную ширину шкафа перед заказом - панель должна точно соответствовать 800 мм
• При сверлении отверстий под крепление используйте центратор, чтобы не сбить расположение
• Если панель будет находиться рядом с нагреваемыми элементами, убедитесь, что температура окружающей среды не превышает +60 C
• Артикул r5nfpi805 можно комбинировать с другими элементами серии RAM power - все компоненты имеют согласованную геометрию
• Для многократной сборки/разборки рекомендуется применять винты с пластиковыми вставками для защиты резьбы
