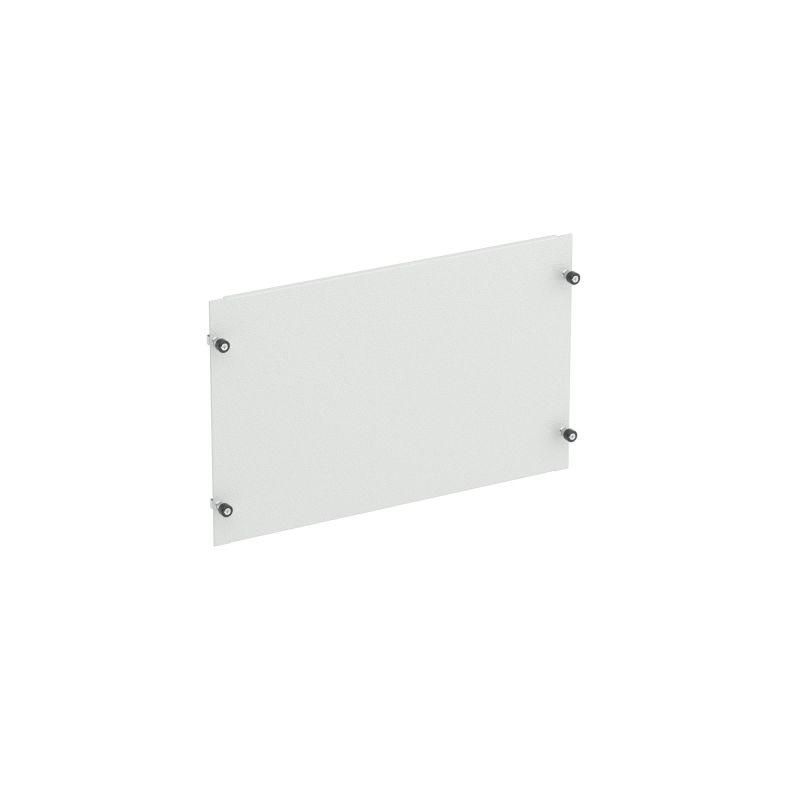

Панель внутренняя глухая с винтовым креплением ШхВ 600х450 мм | R5NFPI645 DKC ДКС

Панель внутренняя глухая с винтовым креплением 600х450 мм DKC - элемент конструкции электрощита, обеспечивающий механическую защиту и изоляцию токоведущих компонентов. Применяется в шкафах серии RAM power бренда DKC для фиксированного монтажа внутри оборудования.

Назначение и область применения

Панель внутренняя глухая с винтовым креплением 600х450 мм DKC используется для закрывания задней или боковой части электрощита, предотвращая случайный доступ к проводам, автоматическим выключателям и другим токоведущим элементам. Устанавливается исключительно внутри шкафов - наружная эксплуатация невозможна. Подходит для щитов шириной 600 мм и высотой до 450 мм.

Технические характеристики

• Размеры: 600 × 450 мм
• Материал: сталь - обеспечивает прочность и устойчивость к деформации
• Цвет: 7035 (серый матовый) - соответствует стандартной цветовой гамме промышленного электрооборудования
• Тип крепления: винтовое - требует предварительного сверления отверстий
• Исполнение: с монтажным уголком - позволяет жестко зафиксировать панель к раме шкафа

Совместимость и монтаж

Панель внутренняя глухая с винтовым креплением 600х450 мм DKC совместима со шкафами серии RAM power, имеющими стандартную раму с шагом крепления 600×450 мм. Для установки необходимо:

• Убедиться, что внутренние размеры шкафа позволяют свободно поместить панель без зазоров более 2–3 мм
• Закрепить панель через монтажный уголок с помощью саморезов M4–M5 (не входят в комплект)
• Не использовать панель в качестве несущего элемента - она не рассчитана на нагрузки выше собственного веса

Безопасность и стандарты

Панель не имеет сертификата IP, так как предназначена для внутреннего использования в герметичном корпусе. Соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 по механической защите и изолирующим свойствам материалов. Материал - сталь - не горюч, не распространяет пламя.

Преимущества

• Высокая жесткость благодаря стальной конструкции - не прогибается под давлением рук или легких ударов
• Монтажный уголок снижает время сборки - не требуется дополнительный кронштейн
• Цвет 7035 легко сочетается с другими элементами шкафа серии RAM power
• Поддерживает стандартизацию сборки - одинаковые размеры у всех панелей этой серии

Ограничения применения

• Не применяется во внешних условиях - отсутствует защита от влаги, пыли и перепадов температур
• Не подходит для шкафов шириной менее 580 мм или более 620 мм - возможны проблемы с посадкой
• Не заменяет дверцу или лицевую панель - не обеспечивает доступ к оборудованию
• Не рекомендуется для установки в местах с постоянными вибрациями без дополнительной демпферизации

Примеры использования

• Фиксация задней стенки распределительного шкафа на производственной линии
• Закрытие бокового проема в щите управления насосной станцией
• Обустройство глухой секции в силовом шкафе с КАП и АВР
• Дополнительная защита в шкафах с высокой плотностью компоновки

Практические советы

• Перед монтажом проверьте точность размеров шкафа - даже 5 мм расхождения могут затруднить установку
• Используйте противоскручивающие шайбы при креплении винтами - особенно в вибрирующих средах
• При необходимости окраски поверхности используйте эмали, совместимые со сталью и не содержащие растворителей, разрушающих покрытие
• Панель внутренняя глухая с винтовым креплением 600х450 мм DKC не требует обслуживания - достаточно периодической проверки надежности креплений
