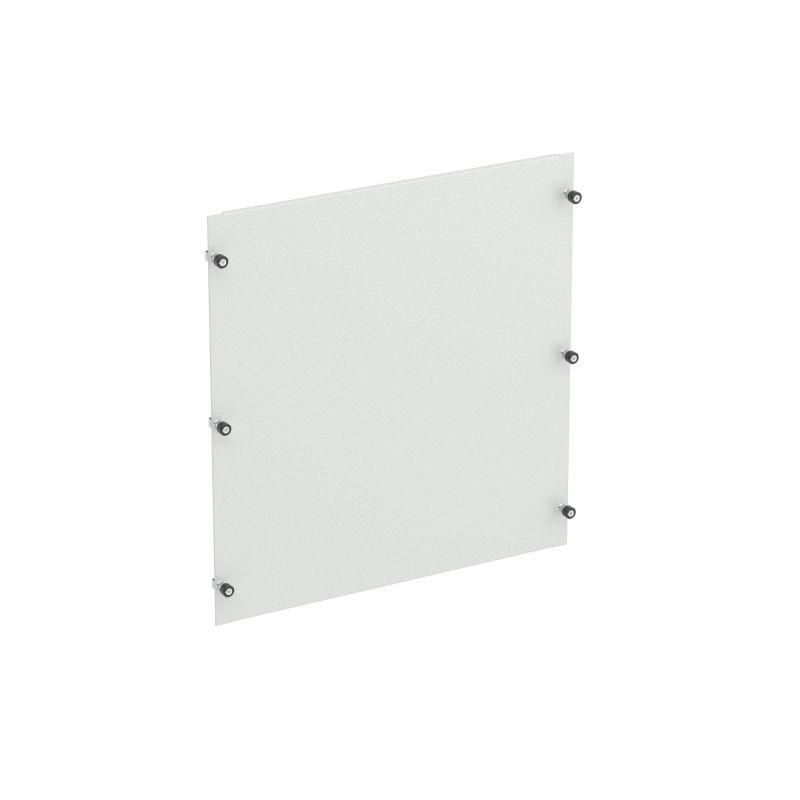

Панель внутренняя глухая с винтовым креплением ШхВ 600х500 мм | R5NFPI650 DKC ДКС

Панель внутренняя глухая с винтовым креплением 600x500 мм DKC - это элемент корпусной сборки для электрошкафов, обеспечивающий механическую защиту и фиксацию внутри оборудования. Продукт из серии RAM power от бренда DKC предназначен для установки в условиях ограниченного доступа к токоведущим компонентам, особенно там, где важна жесткая фиксация и долговечность.

Назначение и область применения

Панель внутренняя глухая с винтовым креплением 600x500 мм DKC используется для закрывания внутренних участков электрических шкафов, исключая случайный доступ к проводкам, автоматам и другим токоведущим частям. Она применяется в качестве перегородки, задней стенки или боковой панели внутри распределительных устройств. Подходит для шкафов шириной 600 мм и высотой до 500 мм. Часто устанавливается на производствах, в системах автоматизации, на станках и конвейерах, где требуется надежная изоляция и защита от внешнего воздействия.

Технические характеристики

• Размеры: 600 × 500 мм
• Материал: сталь - обеспечивает прочность и устойчивость к деформации
• Цвет: 7035 (серый матовый) - соответствует стандартным цветовым решениям для промышленного оборудования
• Тип крепления: винтовое - позволяет плотно фиксировать панель к раме шкафа без сварки
• Исполнение: с монтажным уголком - усиливает жесткость крепления и упрощает выравнивание при установке

Совместимость и монтаж

Панель совместима со шкафами стандарта DIN и другими конструкциями с шагом крепления, соответствующим её габаритам. Монтаж выполняется через предварительно подготовленные отверстия в уголке - необходимо использовать саморезы M4–M5. Уголок позволяет легко выставить панель по уровню перед окончательной затяжкой. Для правильной установки проверьте соответствие посадочного профиля шкафа: панель рассчитана на использование с рамой шириной 600 мм. Не рекомендуется применять с металлическими профилями меньшей толщины - возможна деформация крепежных точек.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Удобство монтажа за счет встроенного уголка - снижает время сборки
• Фиксация винтами вместо сварки - позволяет демонтировать и заменить панель без повреждения основного корпуса
• Цвет 7035 гармонирует с большинством промышленных шкафов, не требует покраски после установки

Ограничения применения

• Не предназначена для наружной установки - материал не имеет антикоррозийного покрытия
• Не подходит для сред с повышенной влажностью, химическими испарениями или агрессивными жидкостями
• Не является элементом защиты по IP - не обеспечивает герметичность, не заменяет крышки или уплотненные дверцы
• Не следует использовать как несущую конструкцию - нагрузка должна приходиться только на раму шкафа, а не на панель

Примеры использования

• Закрытие тыльной стороны шкафа управления насосной станцией
• Перегородка между силовой и управляющей частью в щите АВР
• Боковая панель в распределительном пункте на заводе
• Фиксированная стенка в модульном шкафе с комплектацией от DKC

Практические советы

• Перед монтажом проверьте, что отверстия в раме шкафа точно совпадают с расположением угловых креплений панели - иначе потребуется доработка
• Используйте антивибрационные шайбы при креплении в местах с постоянной вибрацией (например, рядом с двигателями)
• Панель 600x500 мм DKC из серии RAM power идеально сочетается с другими элементами этой же серии - используйте однотипные детали для унификации сборки
• Если нужна более высокая степень защиты - комбинируйте эту панель с уплотнёнными дверцами или сетчатыми экранами
