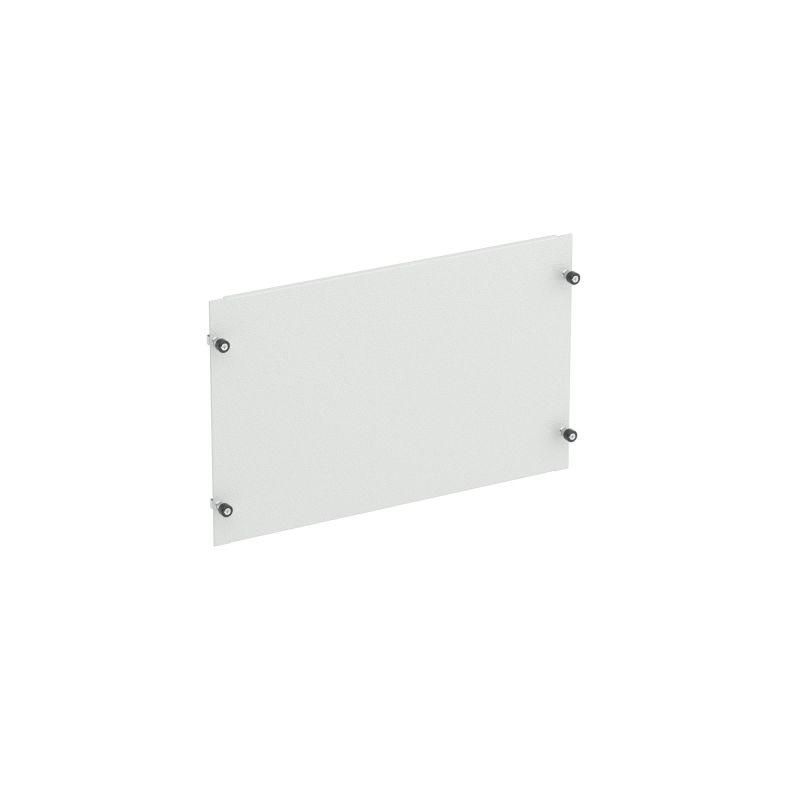

Панель внутренняя глухая с винтовым креплением ШхВ 600х400 мм | R5NFPI640 DKC ДКС

Панель внутренняя глухая с винтовым креплением 600x400 мм DKC - это элемент конструкции электрического шкафа, обеспечивающий механическую защиту и изоляцию токоведущих компонентов. Произведённая компанией DKC в серии RAM power, панель артикула r5nfpi640 рассчитана на установку внутри шкафов шириной 600 мм и используется там, где требуется надёжное фиксированное ограждение.

Назначение и область применения

Панель внутренняя глухая с винтовым креплением 600x400 мм DKC применяется для создания сплошного барьера внутри распределительных щитов и силовых шкафов. Она предотвращает случайный доступ к проводникам, клеммам и другим опасным элементам, соответствует требованиям безопасности при обслуживании электрооборудования. Устанавливается исключительно внутри шкафов - не предназначена для наружной эксплуатации.

Технические характеристики

• Размеры: 600 × 400 мм - оптимальны для стандартных шкафов шириной 600 мм;
• Материал: сталь - обеспечивает прочность и устойчивость к деформациям;
• Цвет: 7035 (серый матовый) - совместим с типовой цветовой гаммой промышленных шкафов;
• Тип крепления: винтовой - позволяет плотно закрепить панель на раме шкафа с помощью болтов или саморезов;
• Исполнение: с монтажным уголком - усиливает жесткость и упрощает выравнивание при установке.

Совместимость и монтаж

Панель внутренняя глухая с винтовым креплением 600x400 мм DKC совместима со шкафами серии RAM power и другими конструкциями с аналогичными габаритами. Для монтажа требуются четыре точки крепления по углам - используйте винты M4–M5 с длиной до 8 мм. Монтажный уголок уже интегрирован в конструкцию, что исключает необходимость дополнительных кронштейнов. Перед установкой проверьте соответствие посадочного профиля шкафа - зазор между панелью и рамой не должен превышать 1–2 мм.

Преимущества

• Высокая механическая прочность благодаря стальной основе - выдерживает нагрузки при сборке и эксплуатации;
• Удобство монтажа за счёт готового уголка - снижает время установки и риск перекоса;
• Стандартные размеры - легко заменяются в существующих проектах без переделки шкафа;
• Отсутствие окон и отверстий - полностью исключает доступ к токоведущим частям даже при открытых дверях шкафа.

Ограничения применения

• Не предназначена для внешней установки - не имеет защиты от влаги, пыли или УФ-излучения;
• Не подходит для шкафов шириной менее 580 мм или более 620 мм - возможна некорректная посадка;
• Не является изолирующим элементом по электробезопасности - должна использоваться в сочетании с другими средствами защиты (например, изолирующими пластинами или экранами);
• Не рекомендуется применять в средах с агрессивными химическими веществами - сталь не покрыта антикоррозийным слоем.

Примеры использования

• Ограждение автоматических выключателей в распределительном щите цеха;
• Защита клеммных колодок на вертикальной секции шкафа управления насосом;
• Фиксированный барьер рядом с преобразователями частоты в системах конвейеров;
• Закрытие задней части шкафа для предотвращения попадания сторонних предметов.

Практические советы

• Перед монтажом протестируйте посадку панели - она должна входить свободно, без усилия; если есть люфт, проверьте точность изготовления рамы шкафа;
• Используйте антивибрационные прокладки под винты, если панель расположена рядом с вибрирующими устройствами;
• При необходимости можно просверлить дополнительные отверстия - материал позволяет локальные модификации без потери целостности;
• Для долговечности в условиях повышенной влажности рекомендуется дополнительно обработать кромки панели противокоррозийным составом.
