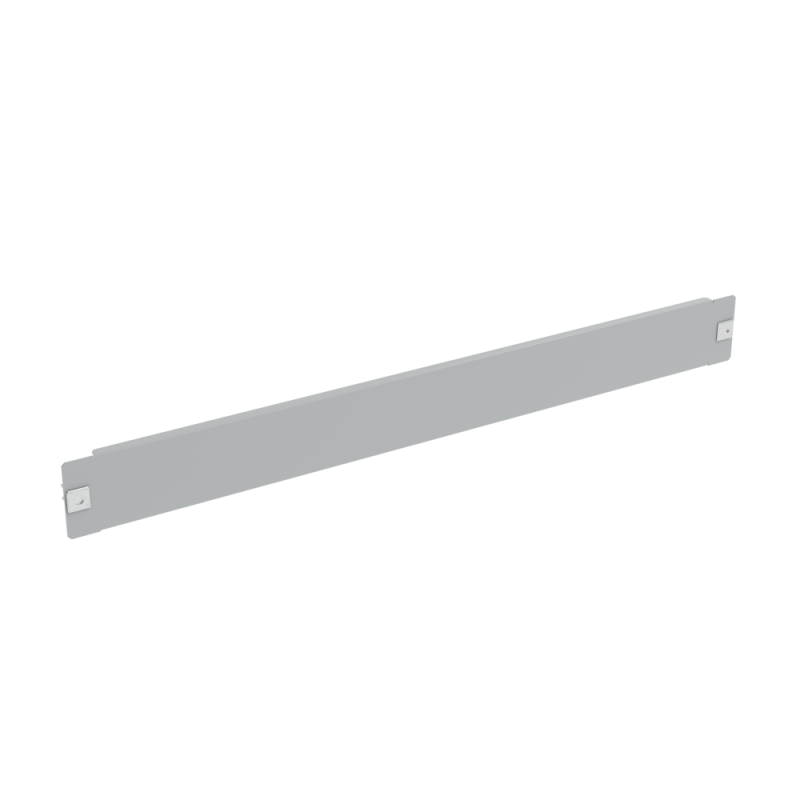

Панель внутренняя глухая Ш=600 В=300 | 307390 КЭАЗ

Панель внутренняя глухая Ш600 В300 от КЭАЗ (арт. 307390) - это металлический соединительный элемент для сборки шкафов управления, обеспечивающий жесткую фиксацию и герметичность внутри корпуса. Применяется в системах автоматизации, на промышленном оборудовании и в распределительных устройствах.

Назначение и область применения

Панель внутренняя глухая Ш600 В300 используется для формирования стенок внутренних камер шкафов управления, когда требуется закрытая поверхность без проемов. Подходит для установки в составе модульных конструкций OptiBox M от КЭАЗ. Обеспечивает механическую прочность, защиту от внешнего воздействия и служит основой для крепления оборудования внутри шкафа.

Технические характеристики

• Размеры: ширина 600 мм, высота 300 мм
• Материал: окрашенная сталь толщиной 1 мм
• Цвет: серый (RAL 7035)
• Тип исполнения: соединительный элемент боковой
• Форма: прямоугольная, глухая (без отверстий)

Совместимость и монтаж

Панель внутренняя глухая Ш600 В300 совместима с другими компонентами серии OptiBox M от КЭАЗ. Монтируется с помощью болтовых соединений или специальных зажимов, предусмотренных в рамной конструкции шкафа. Для правильного монтажа убедитесь, что посадочные места соответствуют габаритам панели - 600×300 мм. Установка выполняется исключительно внутри уже собранного каркаса.

Преимущества

• Высокая механическая прочность благодаря стальной основе толщиной 1 мм
• Устойчивость к коррозии за счет порошкового покрытия RAL 7035
• Точное соответствие габаритам стандартных секций OptiBox M
• Не требует дополнительной обработки после установки

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты по IP
• Не подходит для мест с повышенной влажностью или агрессивными средами без дополнительной изоляции
• Не является несущей конструкцией - должна использоваться только как вспомогательная стенка внутри шкафа
• Не допускается сверление или резка без согласования с проектом - нарушает целостность покрытия и прочность

Примеры использования

• Закрытие боковой стороны шкафа управления в цехе с конвейерной линией
• Формирование перегородки между функциональными зонами в распределительном щите
• Установка в качестве задней стенки в малогабаритных ящиках для контрольных устройств

Практические советы

• Перед монтажом проверьте, чтобы все кромки панели были ровными - деформация может затруднить сборку
• При необходимости прокладки кабелей рядом с панелью используйте кабельные вводы в смежных элементах, а не в самой панели
• Для долговечности избегайте контакта с острыми предметами во время транспортировки - повреждение краски снижает коррозионную стойкость
• Панель внутренняя глухая Ш600 В300 от КЭАЗ оптимально сочетается с другими деталями серии OptiBox M - рекомендуется использовать комплектно
