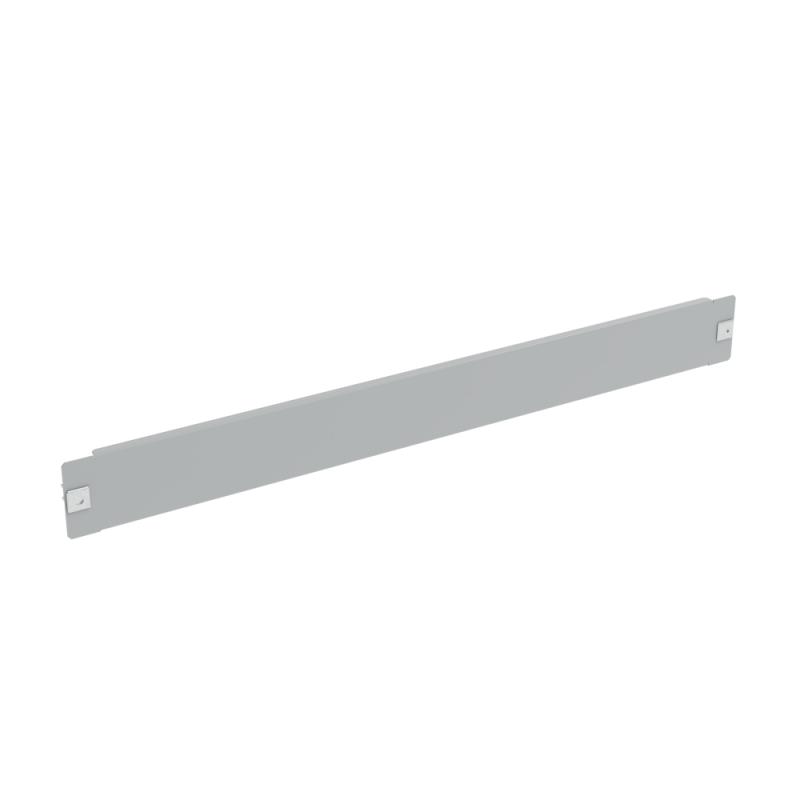

Панель внутренняя глухая Ш=800 В=100 | 307396 КЭАЗ

Панель внутренняя глухая Ш800 В100 от КЭАЗ - соединительный элемент для сборки корпусов распределительных устройств, изготовлен из окрашенной стали толщиной 1 мм. Применяется в системах автоматизации и управления, особенно в компактных щитах серии OptiBox M с артикулом 307396.

Назначение и область применения

Панель внутренняя глухая Ш800 В100 используется для формирования боковых стенок внутри электрических шкафов и щитов. Она не имеет проемов - предназначена исключительно для механического укрепления конструкции и защиты внутренних компонентов от внешнего воздействия. Подходит для установки в промышленных условиях: на станках, конвейерах, в системах АСУ ТП, где требуется жесткая рамная основа.

Технические характеристики

• Размеры: ширина 800 мм, высота 100 мм
• Материал: сталь толщиной 1 мм, окрашенная порошковым способом
• Цвет: серый (RAL 7035)
• Тип исполнения: соединительный элемент боковой
• Производитель: КЭАЗ (Курский электроаппаратный завод), серия OptiBox M
• Артикул: 307396

Совместимость и монтаж

Панель внутренняя глухая Ш800 В100 совместима с другими элементами серии OptiBox M: рамами, крышками, передними панелями и кронштейнами. Монтируется с помощью самонарезающих винтов или заклепок в предварительно подготовленные отверстия в смежных деталях. Для точного соединения проверьте соответствие шага крепежных отверстий - они соответствуют стандартному модулю 50 мм, используемому в OptiBox M.

Преимущества

• Высокая прочность за счет стальной основы толщиной 1 мм
• Защитное покрытие RAL 7035 устойчиво к царапинам и коррозии в помещениях с нормальной влажностью
• Гладкая поверхность без выступов снижает риск повреждения проводов и кабелей при монтаже
• Стандартные габариты обеспечивают взаимозаменяемость с аналогичными элементами других производителей, если соблюдены размеры и система крепления

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и УФ-излучения
• Не рассчитана на нагрузки выше веса собственной конструкции; не служит несущей конструкцией для тяжелых аппаратов
• Не поддерживает монтаж оборудования напрямую - требует наличия крепежных платформ или направляющих
• Не совместима с системами, требующими доступа через боковые стороны (например, для вывода кабелей)

Примеры использования

• Заполнение свободного пространства между двумя вертикальными стойками в щите управления насосной станцией
• Обрамление боковой части компактного шкафа OptiBox M для защиты от случайного контакта с проводниками
• Создание перегородки внутри шкафа для разделения зон питания и управления

Практические советы

• Перед монтажом убедитесь, что панель внутренняя глухая Ш800 В100 точно соответствует внутреннему размеру вашего шкафа - допуск по высоте +-1 мм
• Используйте только рекомендованные крепежи от КЭАЗ: винты M4x8 или заклепки Ø3,2 мм
• При необходимости можно слегка согнуть край панели для лучшей посадки - материал достаточно пластичен, но не подлежит сварке
• Для длинных рядов панелей рекомендуется использовать одинаковый порядок крепления, чтобы избежать перекоса всей конструкции
