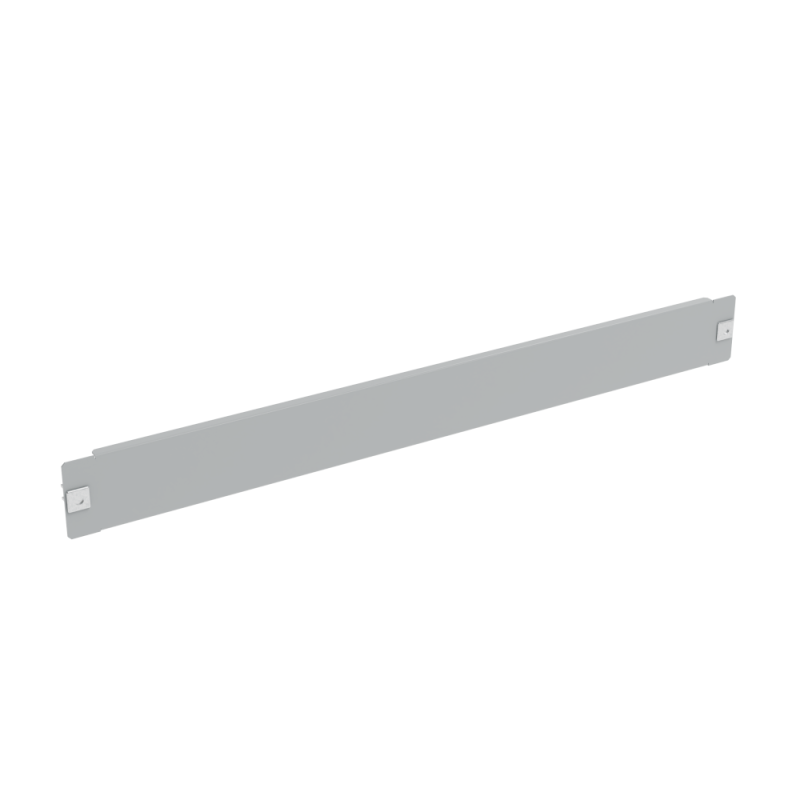

Панель внутренняя глухая Ш=800 В=500 | 307404 КЭАЗ

Панель внутренняя глухая Ш800 В500 от КЭАЗ - это металлический соединительный элемент для сборки распределительных щитов, обеспечивающий герметичную и механически прочную структуру внутри шкафа. Артикул 307404 из серии OptiBox M предназначен для установки в помещениях с контролируемой средой.

Назначение и область применения

Панель внутренняя глухая Ш800 В500 используется как стеновая деталь в составе корпусов электрощитов. Она не имеет проёмов - служит для замыкания бокового фланца шкафа, обеспечивая жесткую раму и защиту от внешнего воздействия. Применяется в системах автоматизации, на производствах, в объектах ЖКХ и промышленной инфраструктуре, где требуется надёжная сборка щита без доступа через боковые поверхности.

Технические характеристики

• Размеры: ширина 800 мм, высота 500 мм
• Материал: окрашенная сталь толщиной 1 мм
• Цвет: серый (RAL 7035)
• Тип исполнения: соединительный элемент боковой
• Производитель: КЭАЗ (Курский электроаппаратный завод)
• Серия: OptiBox M
• Артикул: 307404

Совместимость и монтаж

Панель внутренняя глухая Ш800 В500 совместима с другими компонентами серии OptiBox M - рамами, крышками, передними панелями и направляющими. Для монтажа используются самонарезающие винты или заклёпки, которые фиксируют её к боковым профилям шкафа. Установка выполняется после сборки основного каркаса. Обратите внимание: панель не предназначена для самостоятельного крепления - она требует наличия соответствующих направляющих или уголков из той же серии.

Преимущества

• Высокая механическая прочность благодаря стальной основе толщиной 1 мм
• Устойчивость к коррозии за счёт порошкового покрытия RAL 7035
• Стандартные габариты позволяют легко интегрировать в типовые решения OptiBox M
• Гладкая поверхность упрощает маркировку и крепление внутренних компонентов

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от осадков и перепадов температур
• Не подходит для щитов с требованиями IP54 и выше на боковых поверхностях - панель не создаёт герметичного уплотнения
• Не рекомендуется использовать в агрессивных средах с химическими парами или соляными выбросами - покрытие не рассчитано на такие условия

Примеры использования

• Закрывание боковой стороны шкафа управления насосной станцией
• Формирование задней стенки распределительного щита на производстве
• Сборка многосекционного шкафа в цехе с использованием модульной системы OptiBox M
• Дополнение существующего щита до нужной глубины или ширины

Практические советы

• Перед монтажом проверьте соответствие размеров панели Ш800 В500 другим элементам корпуса - особенно высоте стоек и ширине рамы
• Используйте только крепёж, рекомендованный КЭАЗ для серии OptiBox M, чтобы избежать деформации материала
• Если планируете вывод кабелей через соседние панели - учтите, что эта модель не имеет отверстий; все коммуникации должны проходить через другие элементы
• При необходимости маркировки используйте этикетки с клеевой основой - сверление отверстий снижает защитные свойства покрытия
