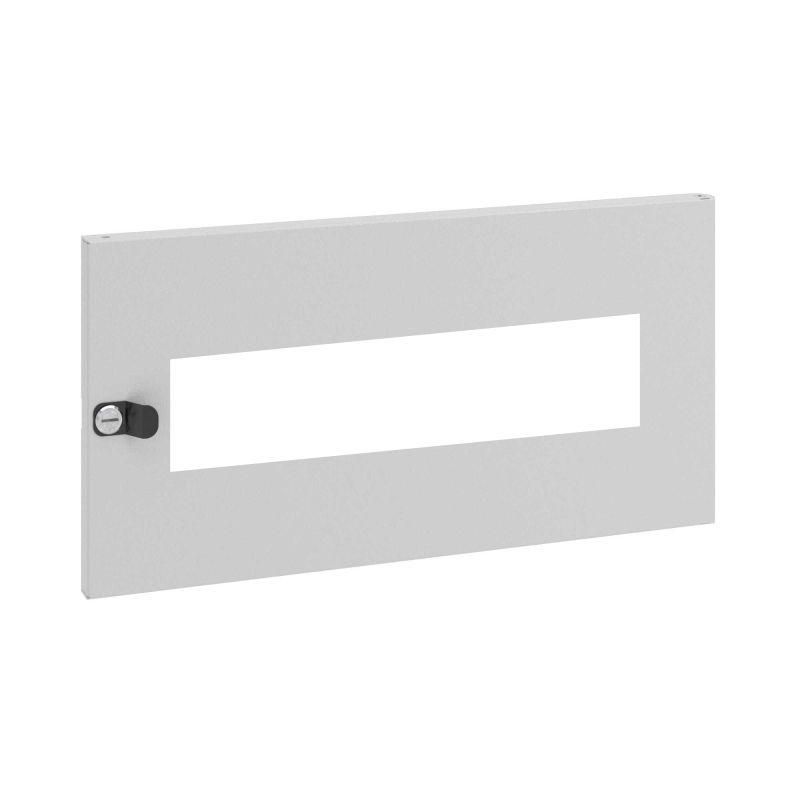

Панель внутренняя поворотная с регулируемой DIN-рейкой Ш=600 В=200 - R5NPI6201 ДКС

Панель внутренняя поворотная с DIN-рейкой Ш=600мм В=200мм от DKC (ДКС), артикул r5npi6201, предназначена для компактной установки модульного оборудования в закрытых помещениях. Благодаря поворотному механизму обеспечивает удобный доступ к устройствам на DIN-рейке без демонтажа корпуса.

Назначение и область применения

Панель внутренняя поворотная с DIN-рейкой Ш=600мм В=200мм используется для монтажа автоматических выключателей, реле, контакторов, преобразователей частоты и других модульных устройств в условиях, где требуется регулярный доступ к оборудованию. Подходит для распределительных щитов в цехах, офисах, системах управления технологическими процессами. Альтернатива комплектам установки R5PKIB0V* - более гибкая и экономичная сборка.

Технические характеристики

• Ширина: 600 мм
• Высота: 200 мм
• Количество DIN-реек: одна, стандартная 35 мм
• Количество модулей на рейке: до 22 единиц (по стандарту 17,5 мм на модуль)
• Тип покрытия: с вырезом - позволяет устанавливать кнопки, индикаторы и переключатели через фронтальную поверхность
• Материал: металл с антикоррозийным покрытием
• Степень защиты: IP40 (защита от прикосновений и твердых предметов >1 мм, пылевая защита не гарантирована)

Совместимость и монтаж

Панель совместима со всеми типами стандартных DIN-реек 35 мм. Установка осуществляется на стену с помощью крепежных отверстий по углам. Для монтажа оборудования используйте стандартные зажимы на DIN-рейке. Вырез в передней панели позволяет выводить элементы управления (кнопки, индикаторы) наружу - они должны соответствовать габаритам проема. Поворотный механизм работает на шарнирах с защелкой - открывается на 90–110° для удобного обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 62208 (щиты распределительные). Напряжение эксплуатации - до 1000 В переменного тока. Открытые части под напряжением недоступны при закрытом положении. Не предназначен для работы во взрывоопасных средах или на улице.

Преимущества

• Удобство сервиса: поворот пластрона освобождает весь объем щита без снятия крышки
• Экономия места: компактные габариты позволяют использовать в ограниченном пространстве
• Готовый вырез для органов управления: исключает необходимость сверления или доработки
• Одинаковая совместимость с продукцией серии RAM power - легко интегрируется в существующие решения DKC

Ограничения применения

• Не подходит для внешних установок - степень защиты IP40 не предохраняет от влаги и пыли
• Рассчитана на одну DIN-рейку; для большего количества модулей нужна другая модель
• Запрещено применять в местах с постоянными механическими воздействиями или вибрациями - возможен самопроизвольный поворот
• Не рекомендовано для помещений с температурой ниже –10C и выше +50C

Примеры использования

• Щит управления насосной станцией - быстрый доступ к термореле и контактам
• Автоматизация конвейера - монтаж ПЛК, реле времени и индикации в одном компактном решении
• Распределительный щит в административном здании - установка автоматов и счетчиков с легким доступом для проверки

Практические советы

• Перед монтажом проверьте посадочные размеры: ширина 600 мм требует минимум 620 мм свободного пространства в нише
• При использовании крупногабаритных устройств (например, частотных преобразователей) убедитесь, что они не выходят за границы панели - это может затруднить поворот
• Не забудьте предусмотреть провода питания и связи - оставьте запас длины для перемещения пластрона
• Проверьте соответствие выреза под кнопки/индикаторы - некоторые модели требуют точного совпадения по форме и размеру
• Панель r5npi6201 из серии RAM power идеально сочетается с другими изделиями DKC - можно собирать единые системы без адаптеров
