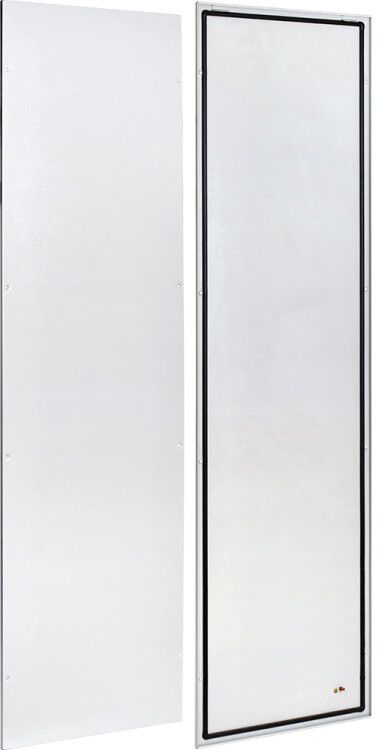

Панель задняя 2000х1000мм IP54 | YKM40D-FO-FP-200-100-54 FORMAT IEK

Панель задняя 2000х1000мм IP54 от IEK (ИЭК), артикул ykm40d-fo-fp-200-100-54, предназначена для герметичного закрытия задней стенки электрощитового шкафа, обеспечивая защиту от пыли и брызг воды. Применяется в сериях FORMAT для промышленной автоматизации, энергетики и объектов с высокими требованиями к защите оборудования.

Назначение и область применения

Панель задняя 2000х1000мм IP54 используется для закрытия задней стороны электрощитов, предотвращая проникновение пыли и жидкостей внутрь корпуса. Подходит для монтажа в шкафах, установленных в условиях повышенной запылённости, сырости или на открытых площадках. Обеспечивает механическую жесткость конструкции и служит основой для крепления компонентов внутри шкафа.

Технические характеристики

• Размеры: 2000×1000 мм
• Материал: сталь с порошковым покрытием цвета 7035 RAL
• Степень защиты: IP54 (защита от пыли и брызг воды со всех сторон)
• Несущая способность: до 50 кг на поверхность
• Климатическое исполнение: У2 (для умеренного климата, температурный диапазон –40…+40 C)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Комплектация: одна панель, метизы для крепления
• Заземление: встроенная шпилька M8 для подключения заземляющего провода

Совместимость и монтаж

Панель задняя 2000х1000мм IP54 совместима со шкафами формата FORMAT от IEK. Крепится к раме шкафа стандартными винтами из комплекта. Профиль полностью симметричен - панель можно устанавливать на любую боковую или заднюю плоскость без перестановки элементов. Для точного монтажа проверьте соответствие отверстий в каркасе шкафа и панели. Шпилька M8 расположена в центральной зоне - её используют для заземления шкафа через болтовое соединение с заземляющим проводником.

Безопасность и стандарты

Панель соответствует требованиям к степени защиты IP54, что гарантирует безопасную работу в средах с риском попадания пыли и влаги. Порошковое покрытие повышает коррозионную стойкость и исключает контакт токоведущих частей с металлической поверхностью. Соответствует ГОСТ Р 51321.1 и IEC 61439 для распределительных устройств.

Преимущества

• Литой резиновый уплотнитель по контуру обеспечивает надёжную герметичность без дополнительной прокладки
• Высокая прочность стали и порошковое покрытие увеличивают срок службы и устойчивость к механическим воздействиям
• Шпилька M8 упрощает заземление - не требует сверления дополнительных отверстий
• Унифицированный крепёж совместим с другими элементами серии FORMAT
• Симметричная форма снижает время сборки и позволяет использовать панель как левую, правую или заднюю

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает защиту от струй под давлением или длительного контакта с водой
• Не рекомендуется для установки в условиях экстремальных температур ниже –40 C или выше +40 C
• Максимальная нагрузка 50 кг - превышение может вызвать деформацию или отрыв креплений
• Подходит только для шкафов с подходящим габаритным каркасом; не является универсальной для всех типов щитов

Примеры использования

• Задние панели для шкафов управления насосными станциями
• Защитные крышки для распределительных щитов на заводах и в цехах
• Корпуса для автоматических систем контроля технологических процессов
• Щитовые устройства на объектах ЖКХ, где возможны брызги воды и пыль

Практические советы

• Перед монтажом проверьте, чтобы все отверстия в каркасе шкафа совпадали с крепёжными отверстиями панели - особенно важно при замене старой панели
• При использовании в сыром помещении дополнительно смажьте резьбу метизов антикоррозийной смазкой
• При необходимости заземления используйте только медный проводник сечением не менее 10 мм2, подсоединяемый к шпильке M8
• Не применяйте панель как несущую конструкцию - она не рассчитана на вес оборудования, только на крепление самих компонентов
• При хранении сохраняйте панель в сухом месте, избегая контакта с острыми предметами - порошковое покрытие легко поцарапать
