Панель задняя для шкафов DAE/CQE, 1400 x 1600 мм | R5CRE14160 DKC - (ротация на CQE N R5NCRE14160 ) ДКС

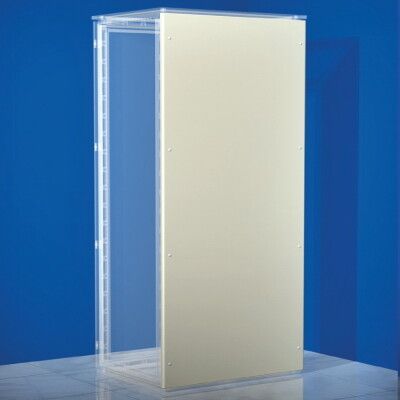

Панель задняя для шкафов DAE/CQE/CAE/RAM BLOCK 1400x1600 мм DKC - элемент конструкции шкафов серии RAM block, обеспечивающий закрытую заднюю стенку для защиты оборудования от внешнего воздействия и фиксацию кабелей через встроенный ввод. Артикул r5cre14160 соответствует стандартным габаритам шкафов этой серии.

Назначение и область применения

Панель задняя для шкафов DAE/CQE/CAE/RAM BLOCK 1400x1600 мм DKC используется для завершения сборки шкафов управления и распределения электрооборудования. Она служит для ограничения доступа к внутренним компонентам с тыльной стороны, защищает оборудование от пыли, механических повреждений и случайного контакта. Применяется в промышленных системах автоматизации, релейной защиты, мониторинга и управления - например, на станках, конвейерах, насосных станциях и в энергообъектах.

Технические характеристики

• Размеры: 1400 × 1600 мм - точно соответствуют внутренним габаритам шкафов серии RAM block
• Материал: сталь толщиной 1,2–1,5 мм - обеспечивает жесткость и долговечность
• Покрытие: порошковое - устойчиво к царапинам, коррозии и химическим воздействиям
• Цвет: 7035 (серый матовый) - совпадает со стандартной цветовой гаммой шкафов DKC
• Замок: есть - позволяет запирать панель для контроля доступа
• Кабельный ввод: есть - обеспечивает проход кабелей без нарушения степени защиты
• Количество модулей (U): 1 - не является несущим элементом, предназначен исключительно для закрытия задней плоскости
• Соответствие нормам: ГОСТ 50827.3-2009 - требования к металлическим корпусам для электротехнических устройств

Совместимость и монтаж

Панель задняя для шкафов DAE/CQE/CAE/RAM BLOCK 1400x1600 мм DKC совместима только с шкафами серии RAM block, имеющими аналогичные размеры и систему крепления. Устанавливается после монтажа всех внутренних компонентов. Крепление осуществляется с помощью болтов или самонарезающих винтов, предусмотренных конструкцией рамы шкафа. Кабельный ввод уже подготовлен - достаточно просверлить отверстие под нужный диаметр кабеля и установить уплотнительную втулку. Замок требует наличия ключа - он не входит в комплект, но совместим с другими замками серии.

Безопасность и стандарты

Изделие соответствует ГОСТ 50827.3-2009, что гарантирует соответствие требованиям безопасности для металлических корпусов электротехнического оборудования. Порошковое покрытие снижает риск возникновения электростатических разрядов. Наличие замка и кабельного ввода способствует выполнению правил электробезопасности при обслуживании. Панель не предназначена для несения нагрузки - все весовые усилия воспринимаются основной рамой шкафа.

Преимущества

• Высокая механическая прочность благодаря толстой стали - выдерживает удары до уровня IK10
• Унифицированная форма - легко заменяется при ремонте или модернизации
• Защита от пыли и влаги - сочетание с герметизированными дверями повышает IP-класс всего шкафа
• Экономия времени при сборке - готовая панель с вводом и замком не требует доработки
• Совместимость с другими элементами серии RAM block - можно использовать в комплексе с боковыми, верхними и нижними крышками

Ограничения применения

• Не применяется вне шкафов серии RAM block - несовместима с другими сериями DKC или конкурентов
• Не рассчитана на несущую функцию - нельзя крепить тяжелые устройства прямо к панели
• Не имеет собственной системы вентиляции - для теплоотвода требуется отдельное решение (например, вентиляторы или решётки в других частях шкафа)
• Цвет 7035 - не подходит для сред с особыми требованиями к визуальной идентификации (например, взрывоопасные зоны с цветовым кодированием)

Примеры использования

• Шкаф управления насосной станцией - панель защищает реле, контакторы и кабели от попадания влаги и грязи
• Автоматический щит на конвейере - обеспечивает безопасный доступ к проводкам сзади, не нарушая целостность корпуса
• Щит релейной защиты в подстанции - замок предотвращает несанкционированное вмешательство
• Контрольный шкаф на пищевом производстве - порошковое покрытие легко моется и не впитывает загрязнения

Практические советы

• Перед установкой проверьте, чтобы внутренний периметр шкафа был ровным - искривления могут затруднить плотное прилегание панели
• При прокладке кабелей используйте втулки подходящего диаметра - это сохранит степень защиты IP и предотвратит перегибы
• Не используйте панель как опору - даже легкие устройства должны крепиться к направляющим шкафа, а не к задней стенке
• При необходимости замены - отсоедините все кабели перед снятием, так как ввод расположен в одном месте и не предусматривает быстрого отключения
• Артикул r5cre14160 - всегда указывайте его при заказе запасных частей, чтобы избежать путаницы с другими размерами
