Панель задняя для шкафов DAE/CQE, 1800 x 300 мм | R5CRE1830 DKC - (ротация на CQE N R5NCRE1830 ) ДКС

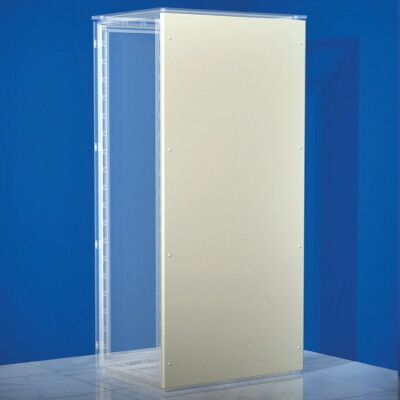

Панель задняя для шкафов DAE/CQE/CAE, 1800 x 300 мм от DKC (ДКС), артикул r5cre1830, предназначена для закрытия тыльной стороны шкафов серии RAM block, защищая внутреннее оборудование от внешнего доступа и механических повреждений.

Назначение и область применения

Панель задняя для шкафов DAE/CQE/CAE, 1800 x 300 мм используется для завершения сборки шкафов серии RAM block. Она фиксируется на задней стенке корпуса и служит барьером против случайного доступа к проводкам, клеммникам и другому оборудованию внутри шкафа. Применяется в системах автоматизации, релейной защиты, мониторинга и управления - например, на промышленных объектах, в энергообъектах, на транспорте и в центрах обработки данных.

Технические характеристики

• Размеры: 1800 × 300 мм
• Материал: сталь толщиной 1,2–1,5 мм
• Покрытие: порошковое, цвет 7035 (серый матовый)
• Наличие замка: да - обеспечивает запираемость для контроля доступа
• Наличие кабельного ввода: да - позволяет выводить кабели через панель без дополнительных отверстий
• Высота в U-единицах: 1 U (соответствует стандартному шагу монтажа оборудования)
• Соответствие нормативам: ГОСТ 50827.3-2009

Совместимость и монтаж

Панель совместима исключительно со шкафами серии RAM block: DAE, CQE и CAE. Устанавливается на заводские направляющие и крепления задней рамы шкафа. Крепление осуществляется болтами, входящими в комплект. Для монтажа требуется доступ к задней части собранного шкафа. Кабельный ввод уже подготовлен - достаточно просверлить отверстие под нужный диаметр кабеля и затянуть зажимную гайку. Не рекомендуется использовать с другими сериями шкафов - размеры и точки крепления отличаются.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 50827.3-2009 - стандарту для металлических шкафов электрооборудования. Материал и толщина стали обеспечивают класс ударопрочности IK10, что гарантирует защиту от значительных механических нагрузок. Наличие замка соответствует требованиям безопасности для доступа к распределительному оборудованию. Цвет 7035 - нестандартный, но устойчив к выгоранию и химическим воздействиям.

Преимущества

• Запираемая конструкция - снижает риск несанкционированного вмешательства
• Встроенный кабельный ввод - экономит время при прокладке коммуникаций
• Порошковое покрытие - устойчиво к коррозии, царапинам и перепадам температур
• Стальная конструкция - выдерживает вес тяжелого оборудования внутри шкафа
• Совместимость с сериями DAE, CQE, CAE - унифицированная система сборки

Ограничения применения

• Не подходит для установки вне шкафов серии RAM block - несовпадение креплений и габаритов
• Не является элементом IP-защиты - не обеспечивает герметичность сама по себе; требует наличия уплотнителей на дверях и других элементах
• Не рассчитана на частую демонтаж - постоянное открывание/закрывание замка может привести к износу креплений
• Цвет 7035 - не подходит для сред с особыми требованиями к визуальной идентификации (например, взрывоопасные зоны с цветовой маркировкой)

Примеры использования

• Задняя панель шкафа управления насосной станцией в водоканале
• Финишный элемент шкафа релейной защиты на подстанции 10/0,4 кВ
• Завершение корпуса контроллера на конвейере пищевого производства
• Установка в шкаф системы мониторинга температуры в холодильном комплексе

Практические советы

• Перед монтажом проверьте, чтобы все кабели прошли через ввод до фиксации панели - после установки доступ ограничен
• При использовании в условиях повышенной влажности дополнительно смажьте механизм замка антикоррозийной смазкой
• Не используйте панель как несущую конструкцию - она не рассчитана на нагрузки, кроме собственного веса и кабельных усилий
• Артикул r5cre1830 всегда заказывайте вместе с основным шкафом - панель не продается отдельно в большинстве регионов без комплекта
• Проверяйте соответствие номера серии: панель подходит только для DAE, CQE, CAE - другие модели имеют другой шаг крепления
